След моята неосъществената все още радиовръзка с QRPP Pixie 2 / (Micro-80) от интернет ми попаднаха схеми на телеграфни трансиверчета в още по-интересно изпълнение.

От "извора" на нестандарни идеи може да се черпи от:
http://www.aa1tj.com/radio.html

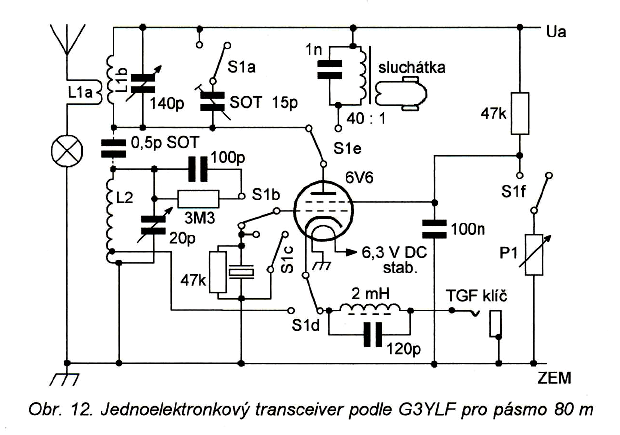

Желание имам да осъществим връзка между еднолампов и/или еднотранзисторен QRPP CW RTX.

Споделям интересните за мен решения.


Прикачени файлове:
g3ylf_one_tube_qrp.gif [ 45.8 KiB | Прегледано 6202 пъти ]


Последна промяна LZ2WSG на 11 Дек 2011, 01:31, променена общо 1 път
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 08 Дек 2010, 21:35
Offline

Регистриран на: 07 Апр 2009, 19:08
Мнения: 72
Местоположение: Шумен,Шипка
това е доста интересна схема и с радост бих прочел положителните коментарии, недостатаците, превилегиите , при оживчване на схемичката :)


Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 10 Дек 2010, 21:47
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Да помогнем на нетърпеливите да сглобяват - конструкция на еднотранзисторен трансивър 8)

Повече информация тук: http://ra4a.narod.ru/portal/RX10.htm


Прикачени файлове:
6470154.jpg [ 21.61 KiB | Прегледано 6202 пъти ]
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 12 Дек 2010, 12:56
Offline

Регистриран на: 17 Окт 2008, 19:49
Мнения: 131
Преди доста години пиратствахме с ето тази схема. Наложи се да я възстановя :D


Прикачени файлове:
7mhc.jpg [ 31.72 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 04 Яну 2011, 16:35
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра

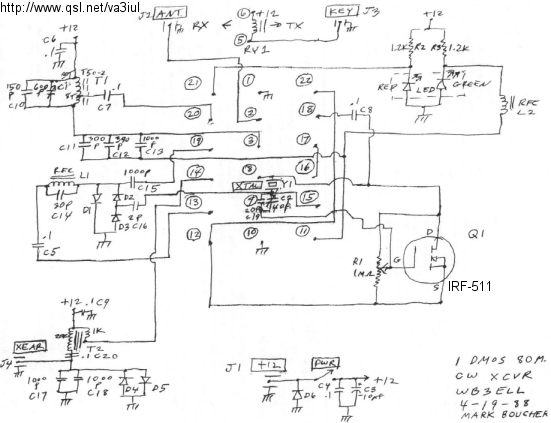

Още едина схема на еднотранзисторен телеграфен трансивър :wink:


Прикачени файлове:
80m_One_Transistor_CW_TRX_WB3ELL.gif [ 82.39 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 07 Юни 2011, 10:34
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра

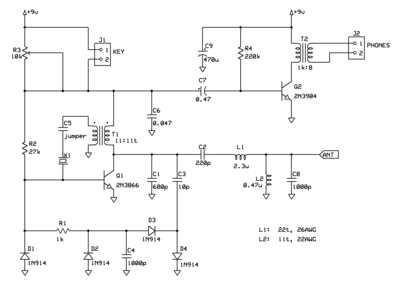

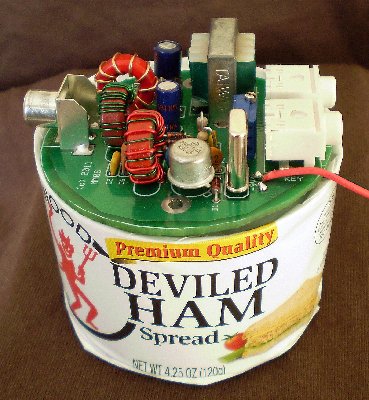

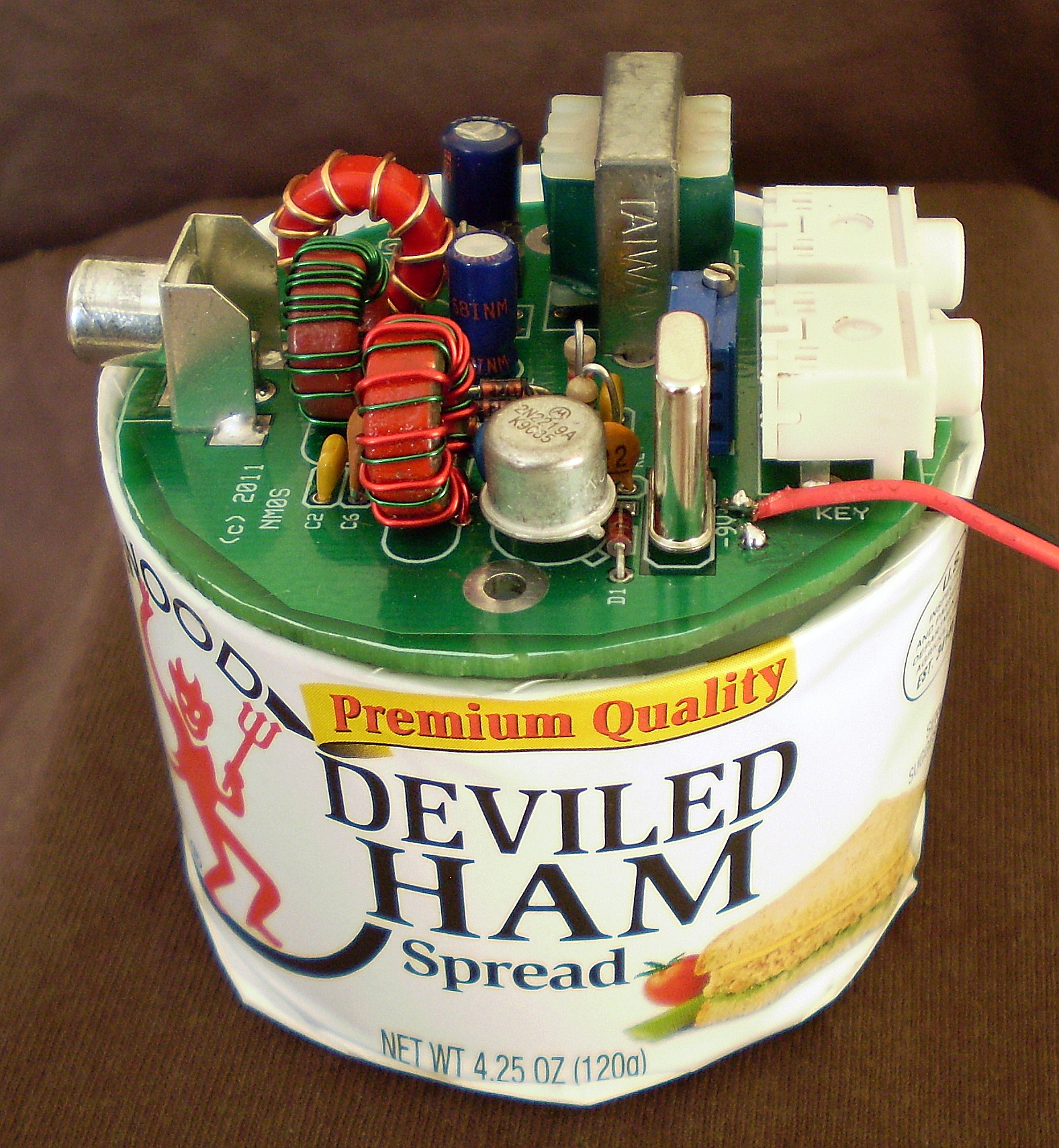

Още една схема на минималистичен трансивър на NM0S (в случая двутранзисторен), което ни най-малко не намалява удоволствието от разглеждането, изработката и експлоатацията на този тип техника :D

http://www.wa0itp.com/hamcan.html


Прикачени файлове:
hamcan3.jpg [ 812.15 KiB | Прегледано 10566 пъти ]
ham_can_schematic_rev_a.gif [ 16.23 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 11 Окт 2011, 21:24
Offline

Регистриран на: 11 Окт 2011, 21:22
Мнения: 8
lz2xl написа:
Преди доста години пиратствахме с ето таззи схема.Наложи се да я възстановя :D
интересно!Някакви данни за бобините?как се държеше схемката?


Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 16 Окт 2011, 22:51
Offline

Регистриран на: 11 Окт 2011, 21:22
Мнения: 8

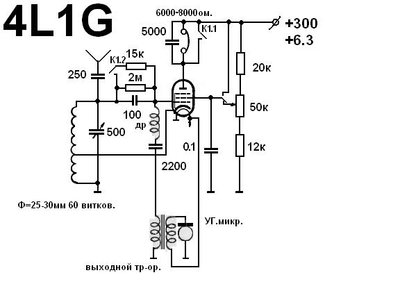

Ето какво събирам в момента,ако тръгне ще кажа как е,творението е на 4L1G!


Прикачени файлове:
untitled1.JPG [ 27.95 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 11 Дек 2011, 01:30
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Еднотранзисторен приемопредавател от Chris Trask, N7ZWY
The Gnat 1: A One-Transistor CW Transceiver for HF Frequencies


Прикачени файлове:
trx_gnat_1_n7zwy.zip [100.77 KiB]
499 пъти
trx_gnat_1.gif [ 41.12 KiB | Прегледано 11379 пъти ]


Последна промяна LZ2WSG на 11 Мар 2012, 22:20, променена общо 2 пъти
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 28 Дек 2011, 15:43
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра

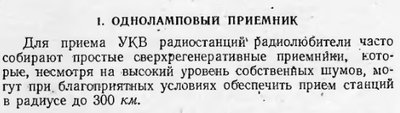

Н. В. Казанский, МРБ в. 279, "Схемы УКВ аппаратуры", 1957 г., стр. 13

"Одноламповый трансивер на 38-40 Мгц"


От същата книга цитат (по-долу).

Със съвремена радиостанция, славеща се с "много по-голямо чуване" от самоделните конструкции от 1957-а година аз не мога да го осъществя това :)

Проглес ли е ... регрес ли е в развитиети на приемопредавателната техника? :lol:


Прикачени файлове:
ukw_38_40.zip [60.01 KiB]
627 пъти
ukw.jpg [ 66.99 KiB | Прегледано 6203 пъти ]
ukw_38_40.jpg [ 127.18 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

 Заглавие:
МнениеПубликувано на: 11 Мар 2012, 22:03
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Реших да направя следния експеримент - радиоприемник на 3,5 MHz без захранване ("почти" 0V0) за телеграф и SSB, като за това ( естествено ) беше нужен помощен генератор за възстановяване на носещата.

Използвах такъв от експерименталните конструкции (полеви транзистор и буфер) с изходно напрежение около 1V/50 om амплитудна стойност.

За мое изумление с чувствителните ми слушалки и с "радиоприемник" по показаната принципна схема успях да чуя отчетливо и разбираемо следните станции:

1. "Квачката" на 3,756 MHz (естествено че тя ще е първата чута станция ... , вече 20 г. я слушам как всяка вечер "квака" ..., понякога е досадна, понякога я изпозлвам като "честотен еталон" и репер за самодеки).
2. Две рускоговорящи станции в долната част на обхвата.
3. Телеграфна станция.

За инфо същата вечер "квачката" със същата моя антена, в моя QTH на друг приемник се приемаше на RS 59+20.

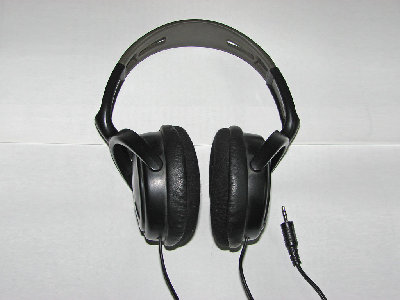

По-малко компоненти едва ли е възможно да се изпозлва за приемик. С тази схема успях да закача анената за слушалките почти директно и да приема любителски радиостанции :)


Прикачени файлове:
super_rx_500_369.gif [ 14.86 KiB | Прегледано 11376 пъти ]
super_rx.jpg [ 107.67 KiB | Прегледано 10394 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 18 Юли 2014, 14:53
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Тритранзисторен ...


Прикачени файлове:
10m6mdsbtrxsimplejapons.jpg [ 50.41 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 02 Дек 2014, 13:12
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Двулампов CW/SSB предавател:


Прикачени файлове:
TuckerTin Schematic.jpg
TuckerTin Schematic.jpg [ 244.98 KiB | Прегледано 6203 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 10 Апр 2017, 16:23
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1089
Местоположение: Силистра
Двутранзисторен: :)

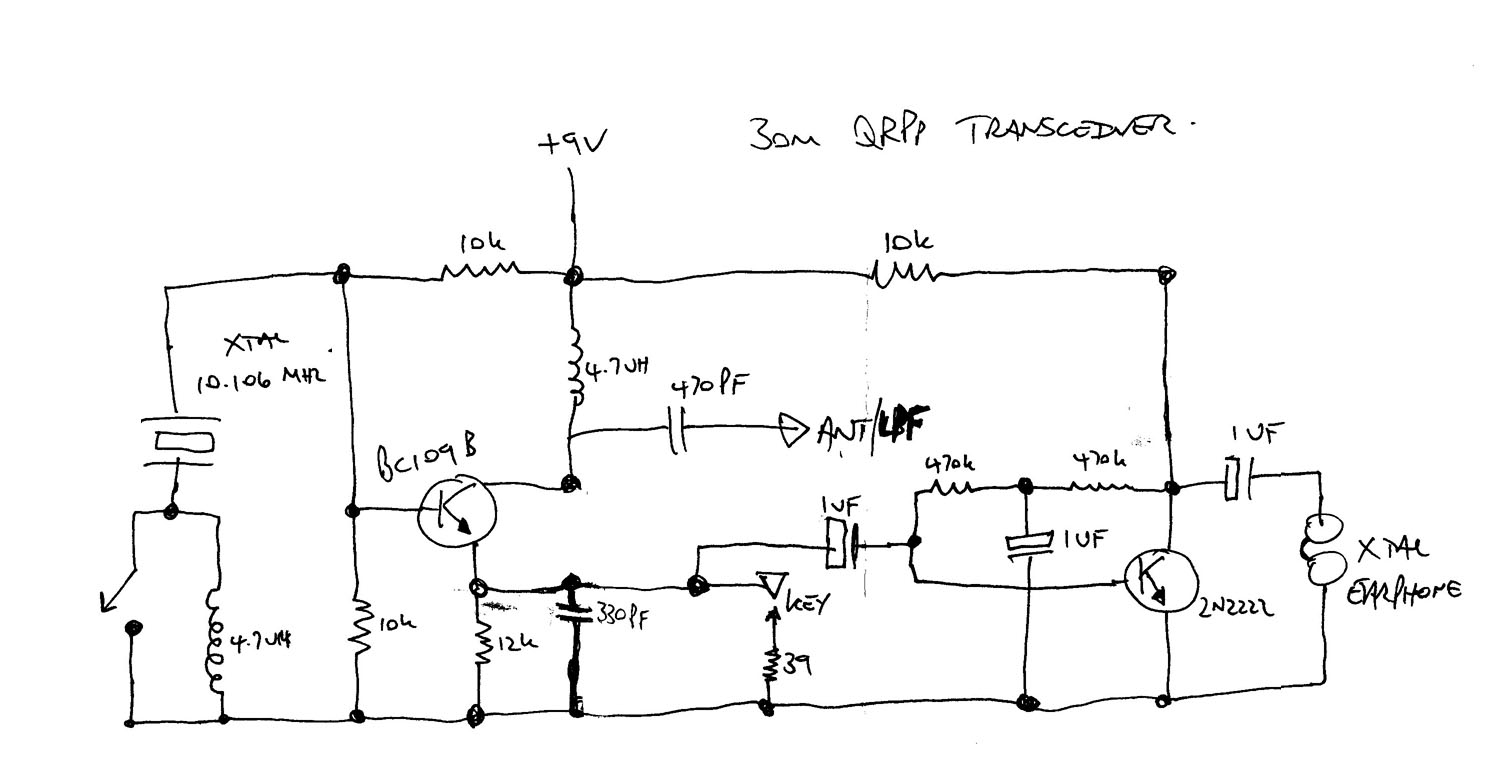

30m QRP transceiver from GJ7RWT:
Прикачени файлове:
30m_qrpp.jpg [ 85.12 KiB | Прегледано 6027 пъти ]

http://g3xbm-qrp.blogspot.bg/2010/05/30 ... j7rwt.html


Върнете се в началото
 Профил

МнениеПубликувано на: 11 Апр 2017, 19:23
Offline
Аватар

Регистриран на: 02 Окт 2007, 15:00
Мнения: 82
Местоположение: ДаГееееее!
80m XBM80-2 QRP CW transceiver https://sites.google.com/site/g3xbmqrp3/hf/80m_xbm80 :|


Върнете се в началото
 Профил
