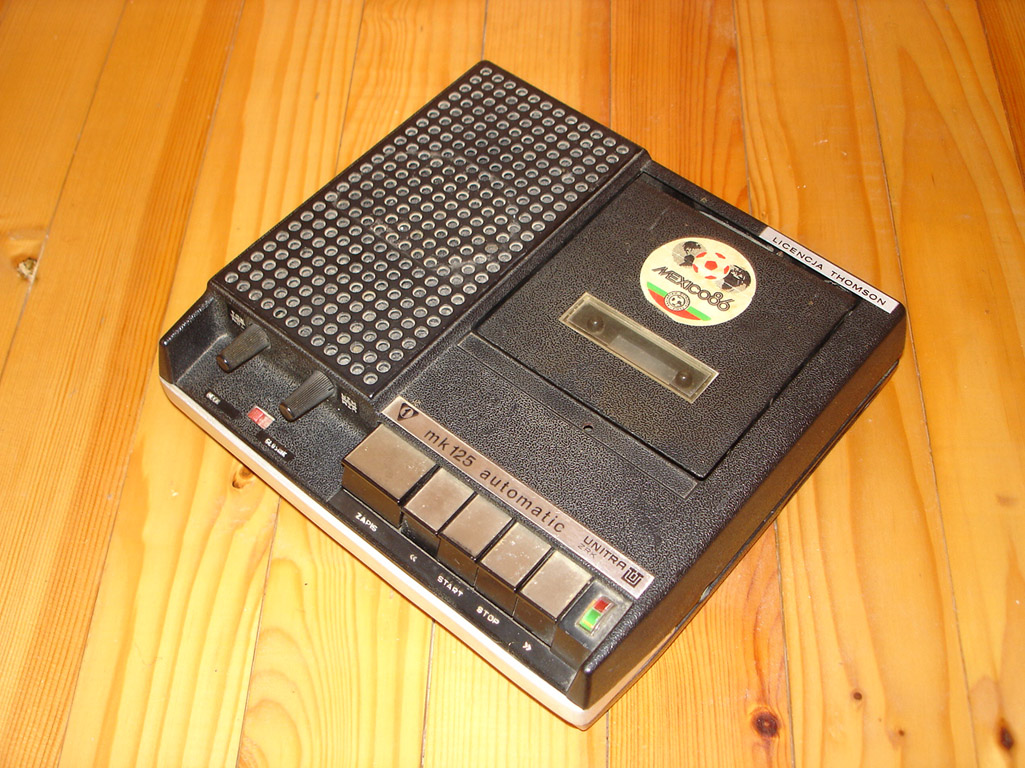

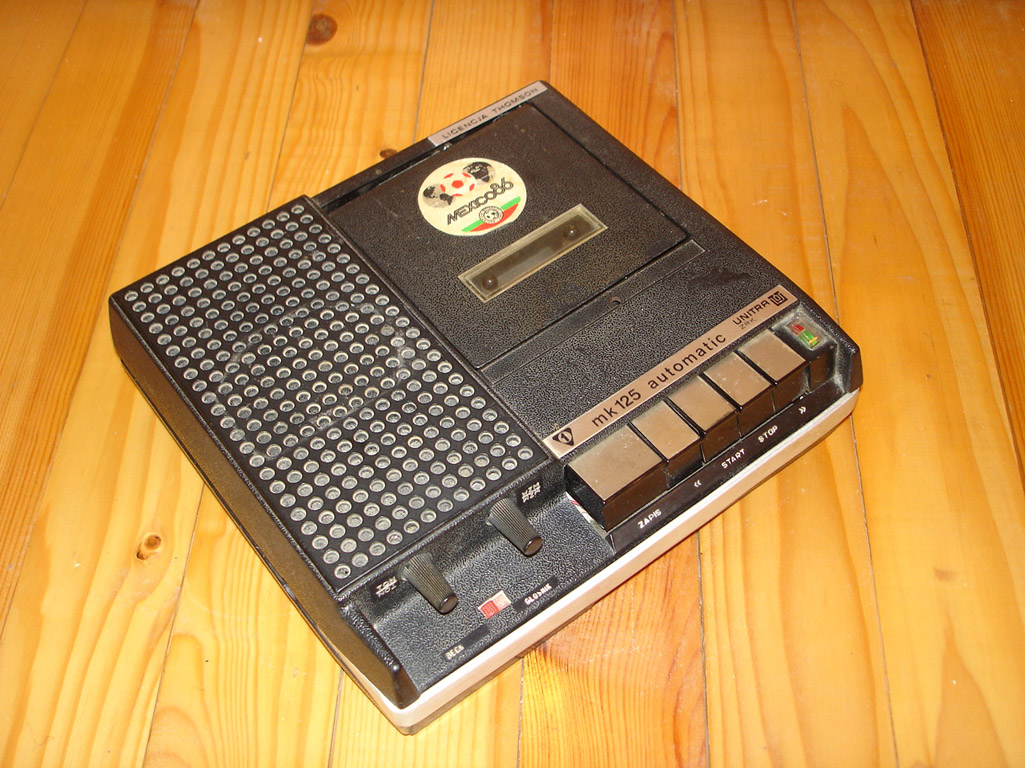

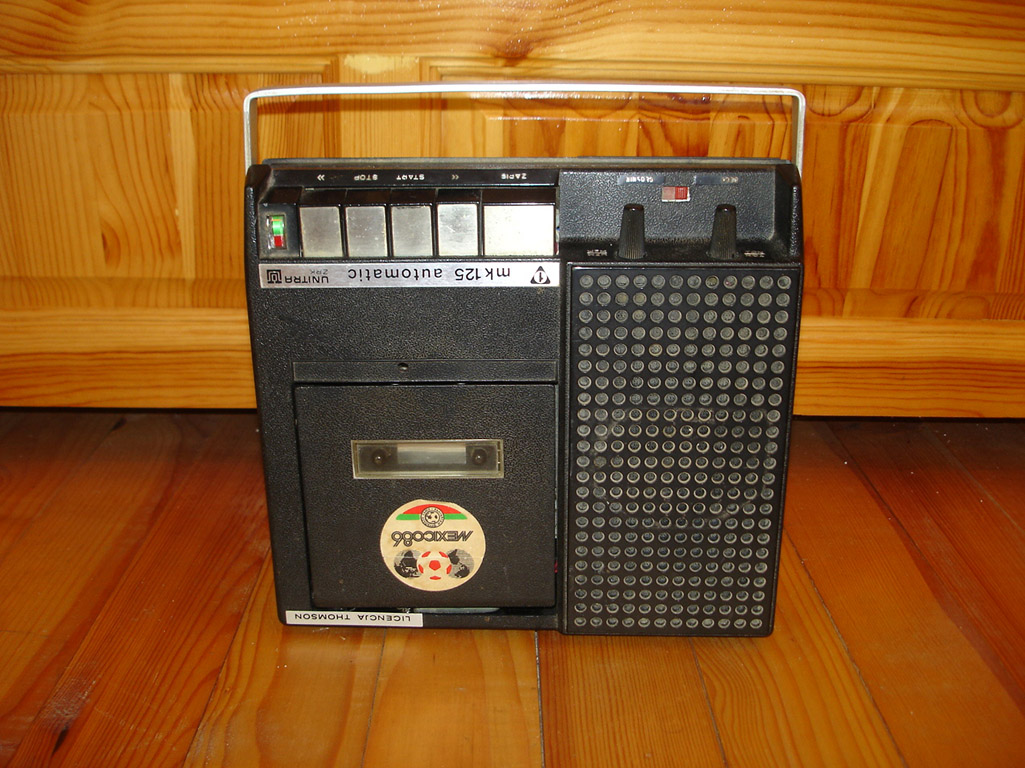

Касетофон МК-122

Принципна електрическа схема [pdf][79kb]

 Технически характеристики:

- Скорост на движение на лентата: 4.7 cm/s
- Детонации: 0.4 %
- Честотна лента: 80 .. 8000 Hz
- Динамика: 40 db
- Изх. мощност: 0.8 W
- Захранване: 9V (6х R20)
- Габаритни размери: 209 х 230 х 65 mm
- Тегло: 2.2kg
- Вход за микрофон, радио, грамофон
- Изход за говорител или слушалки

       Касетофонът е производство на полската фирма "UNITRA – ZRK" във варианти с транзисторно крайно стъпало или интегрална схема. Принципната схема може да се види в полското списание "RADIOAMATOR" Бр.1 / 1972 г.

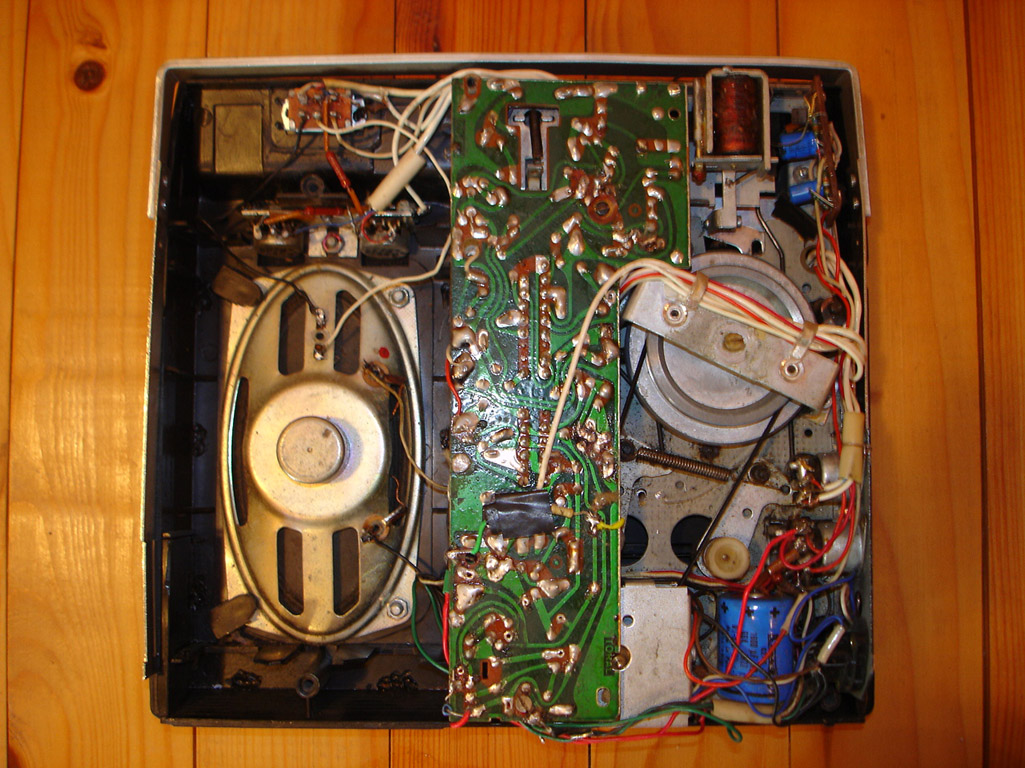

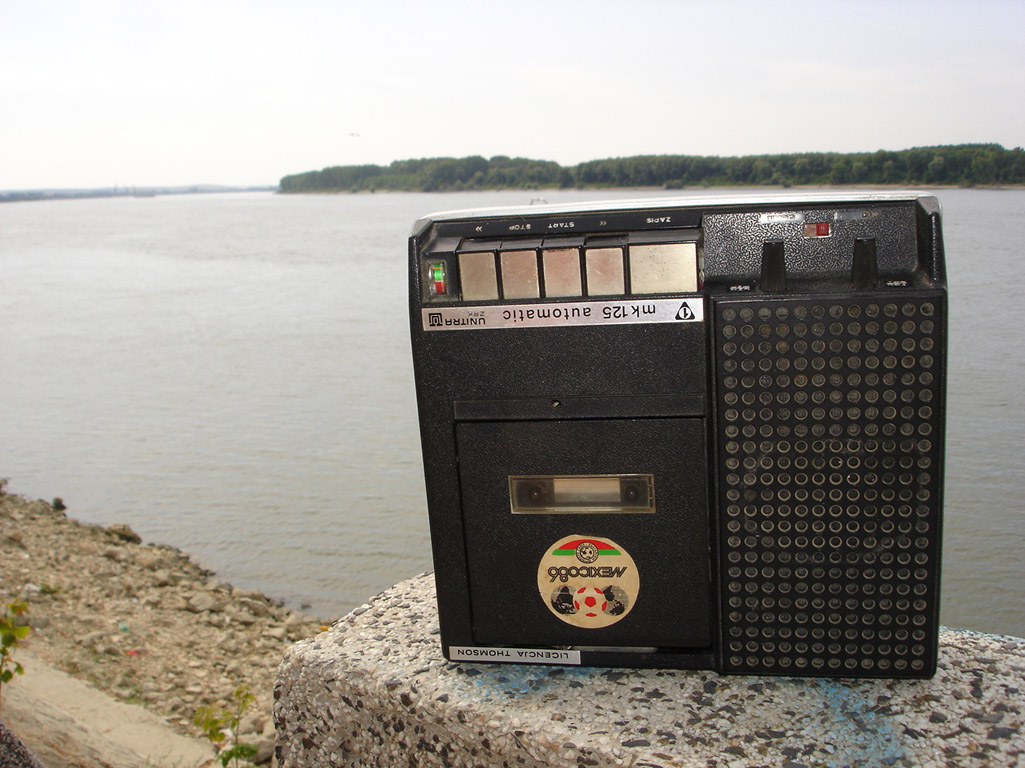

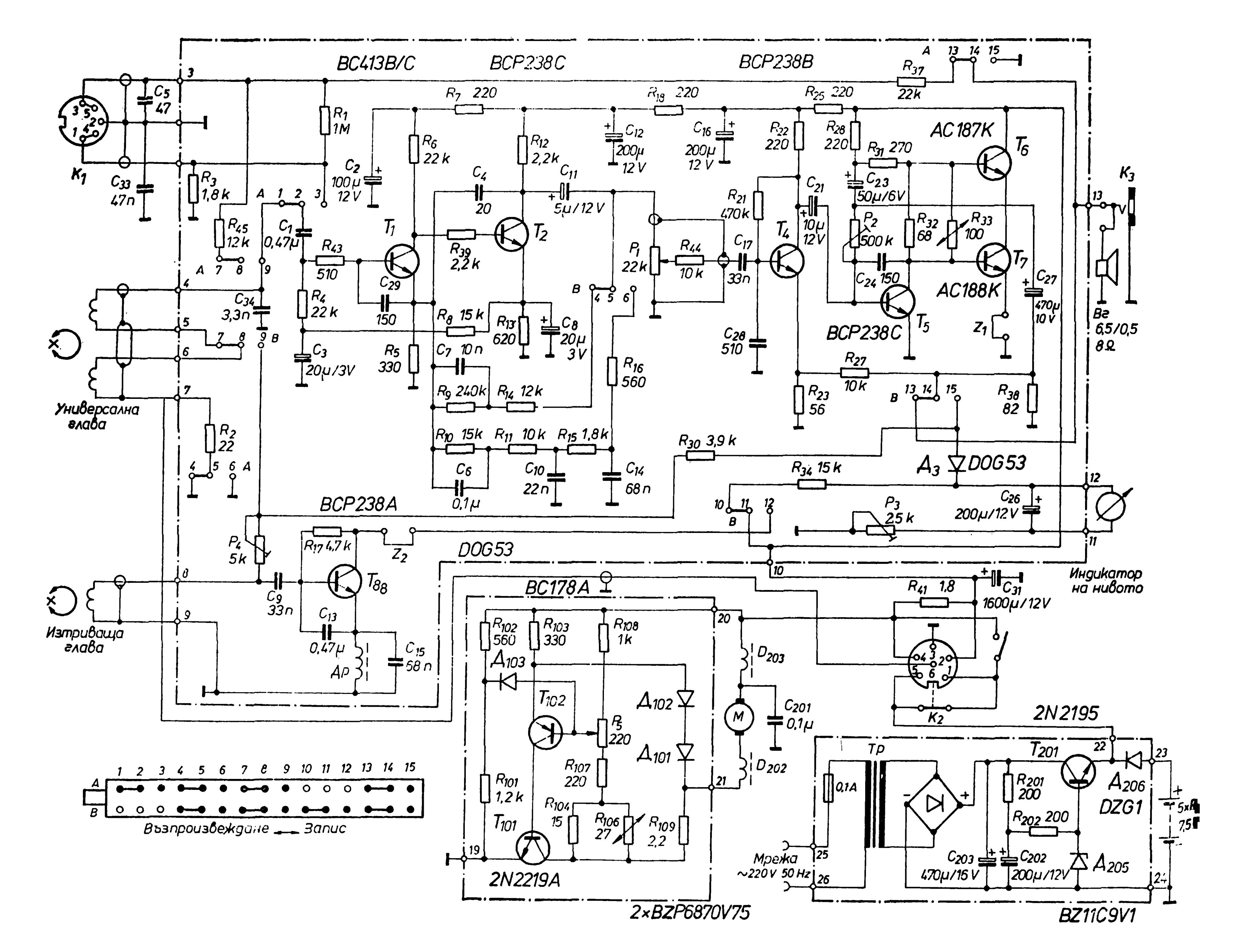

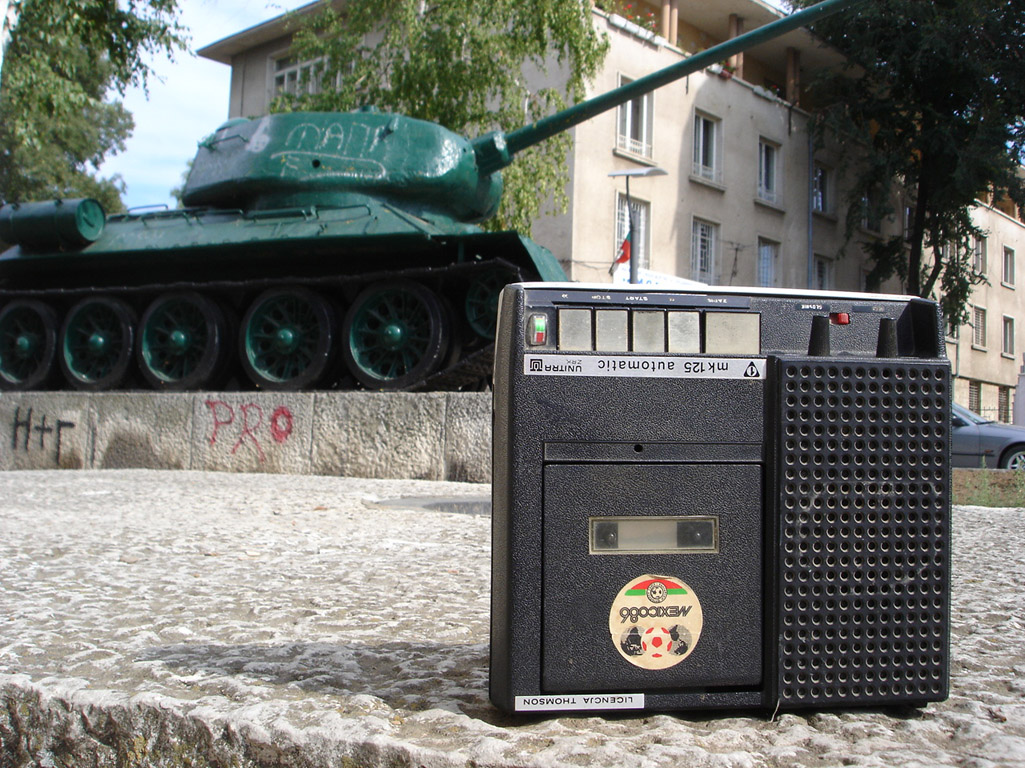

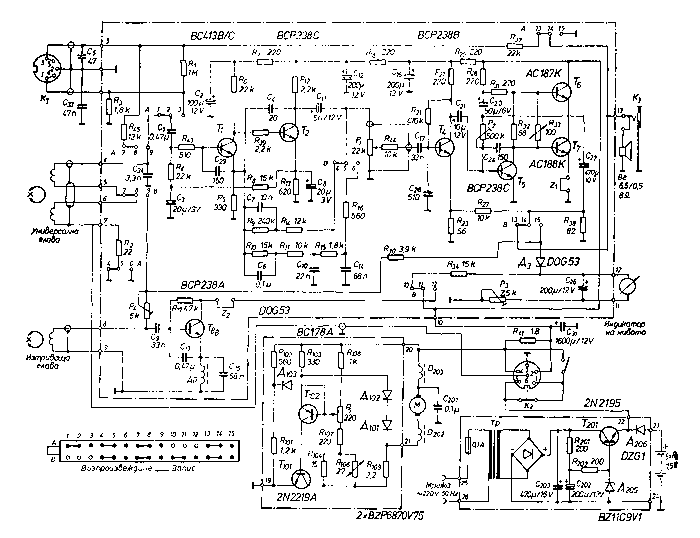

Фиг.1

       На Фиг.1 е представена схемата на опростения вариант на касетофона под наименованието МК-122, публикуван в списание "Радио, телевизия, електроника", бр.7 / 1975 г.

Петко Петков, Бургас/Силистра
29 август 2009 год.
