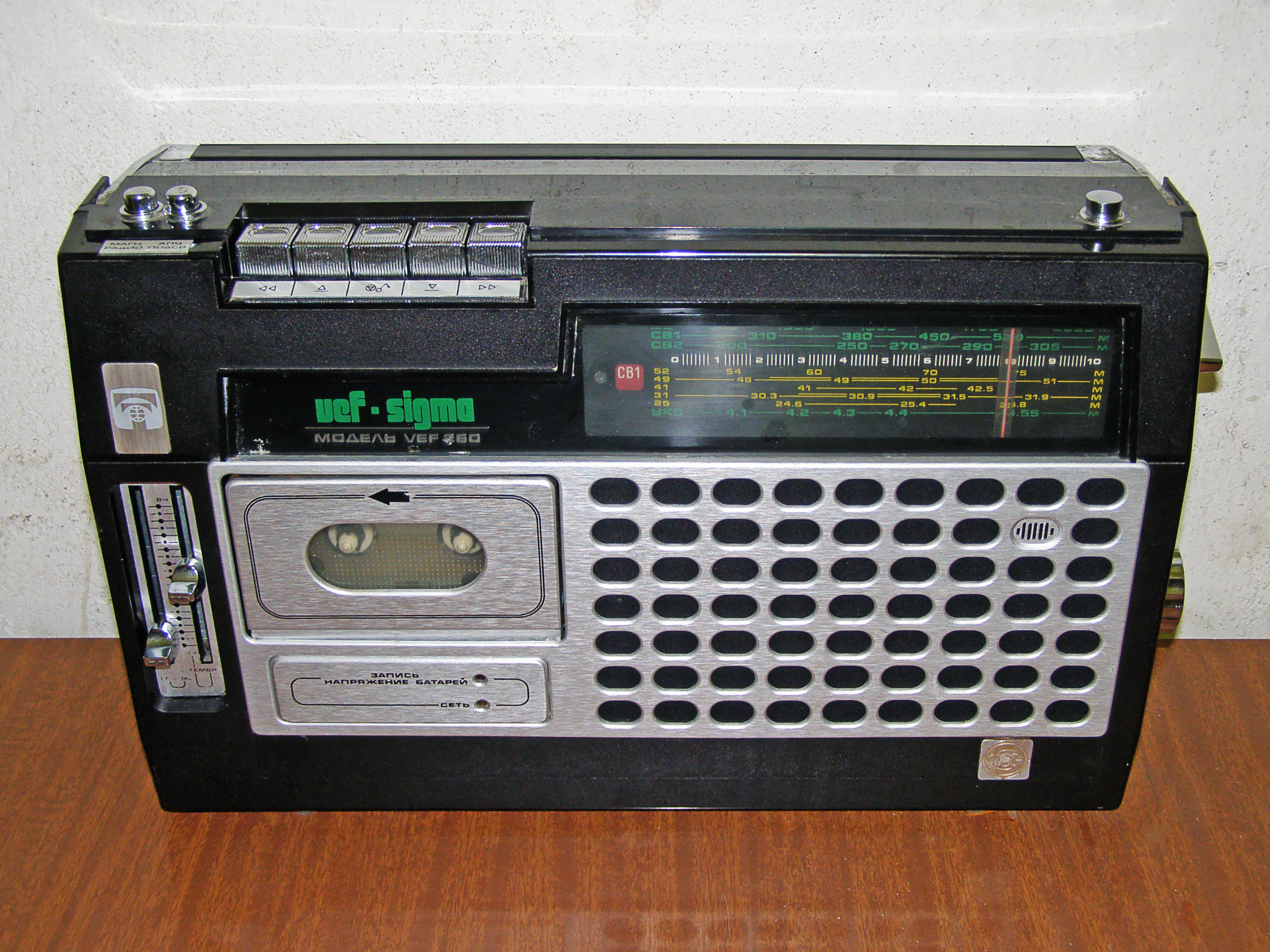

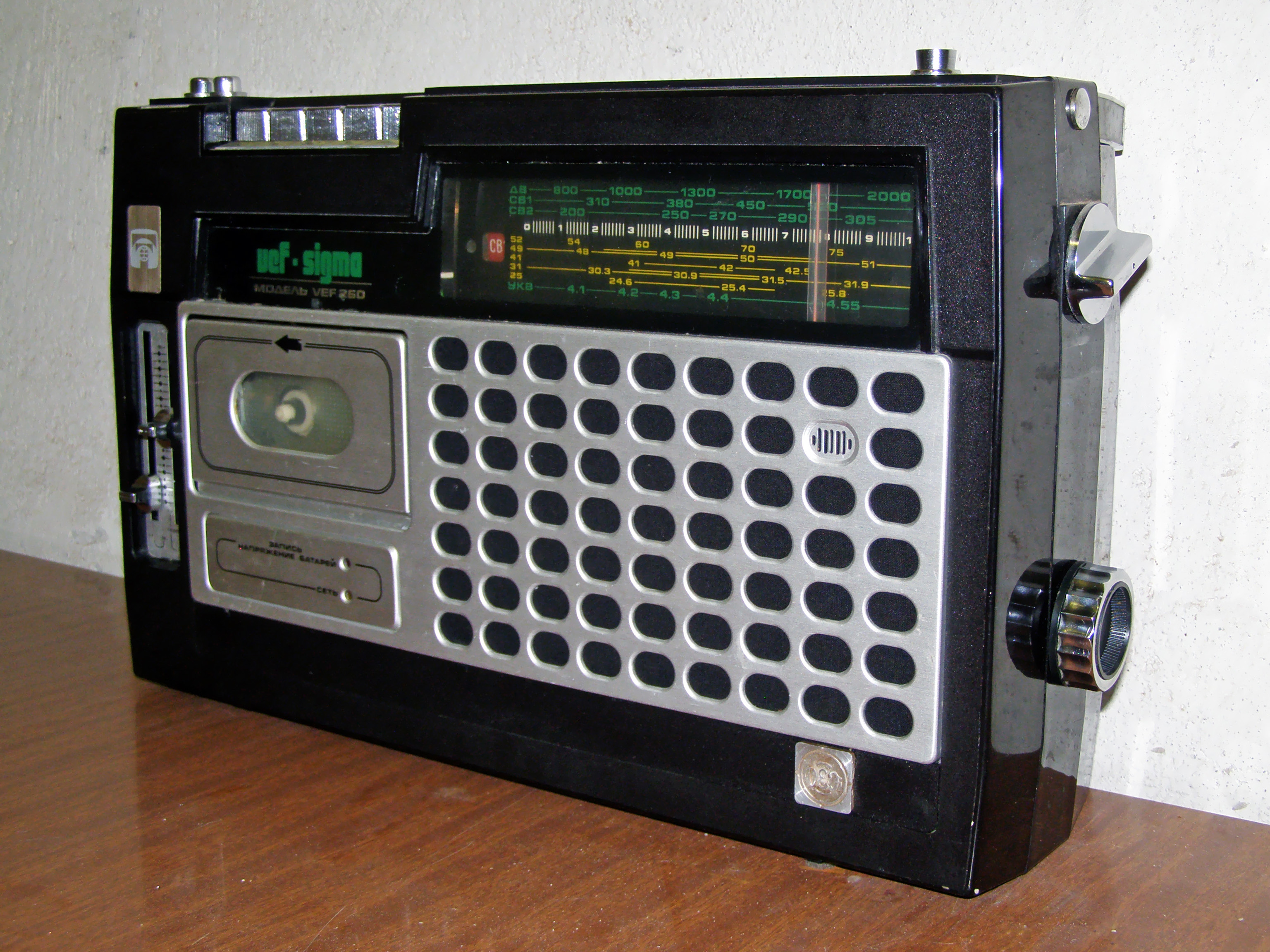

Радиокасетофон VEF 260 / VEF-Sigma

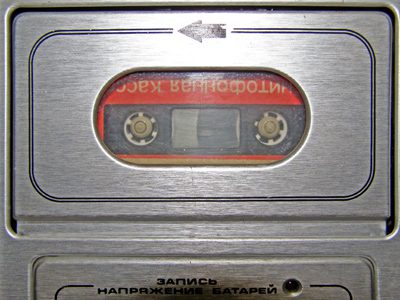

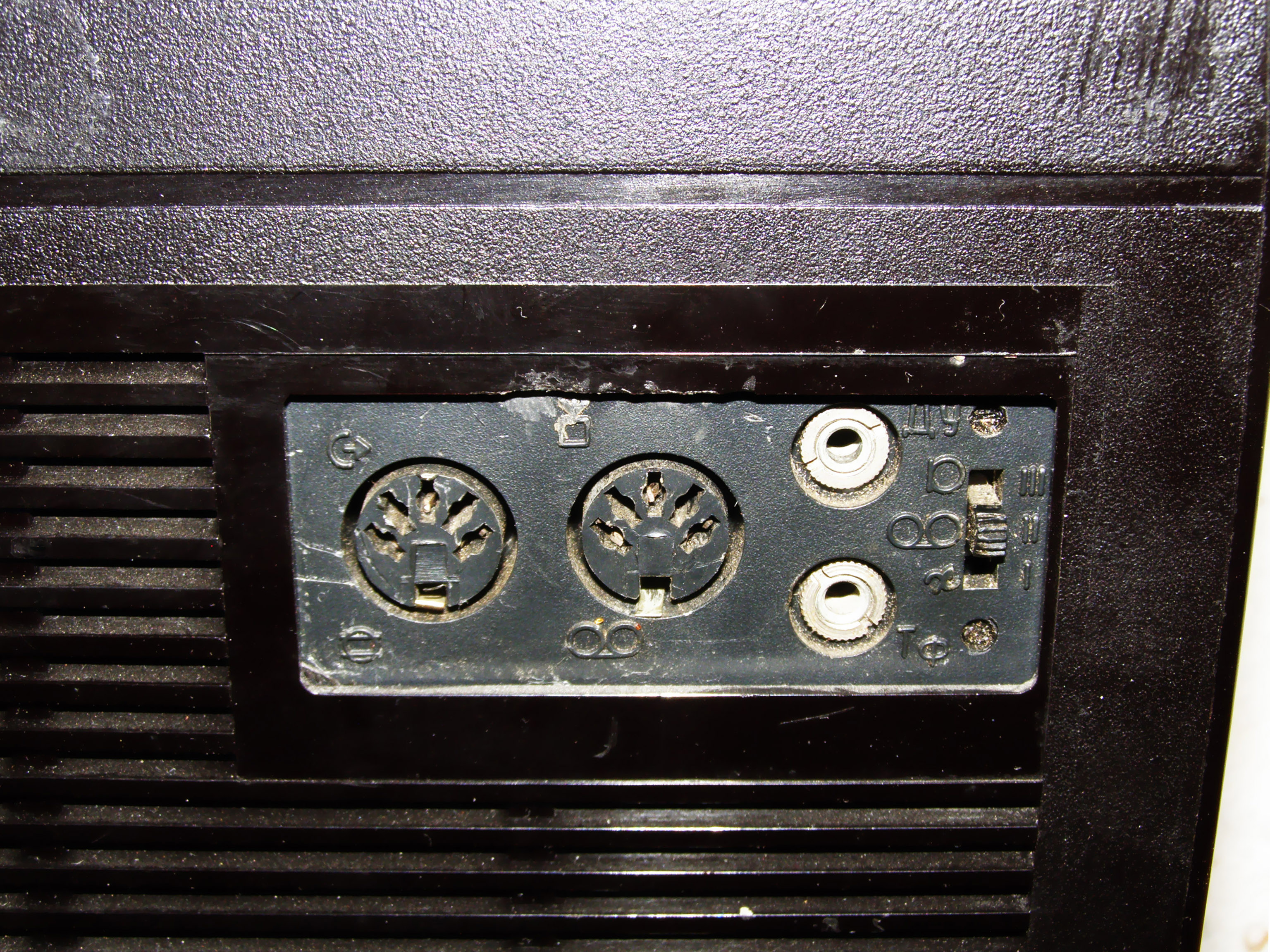

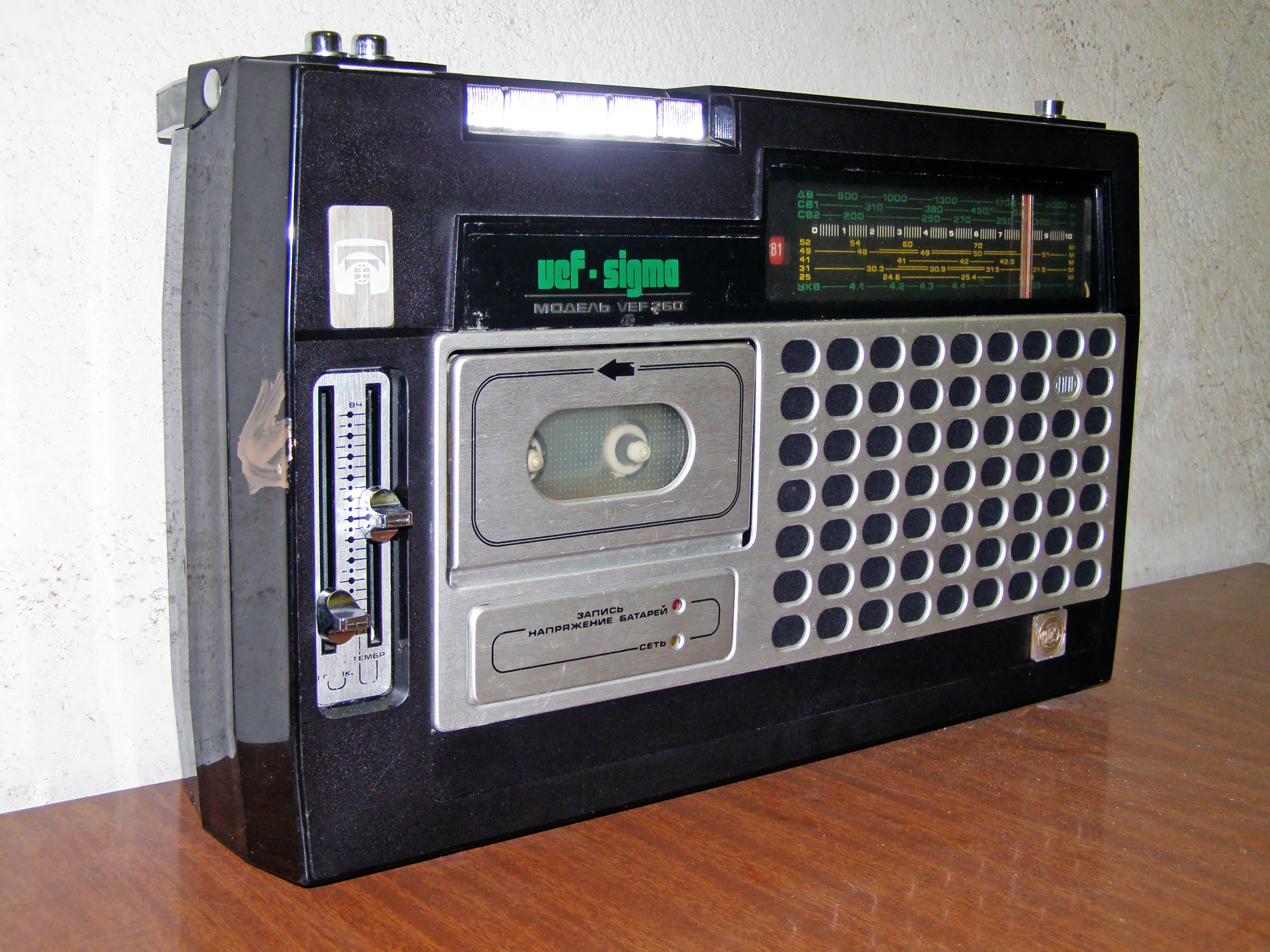

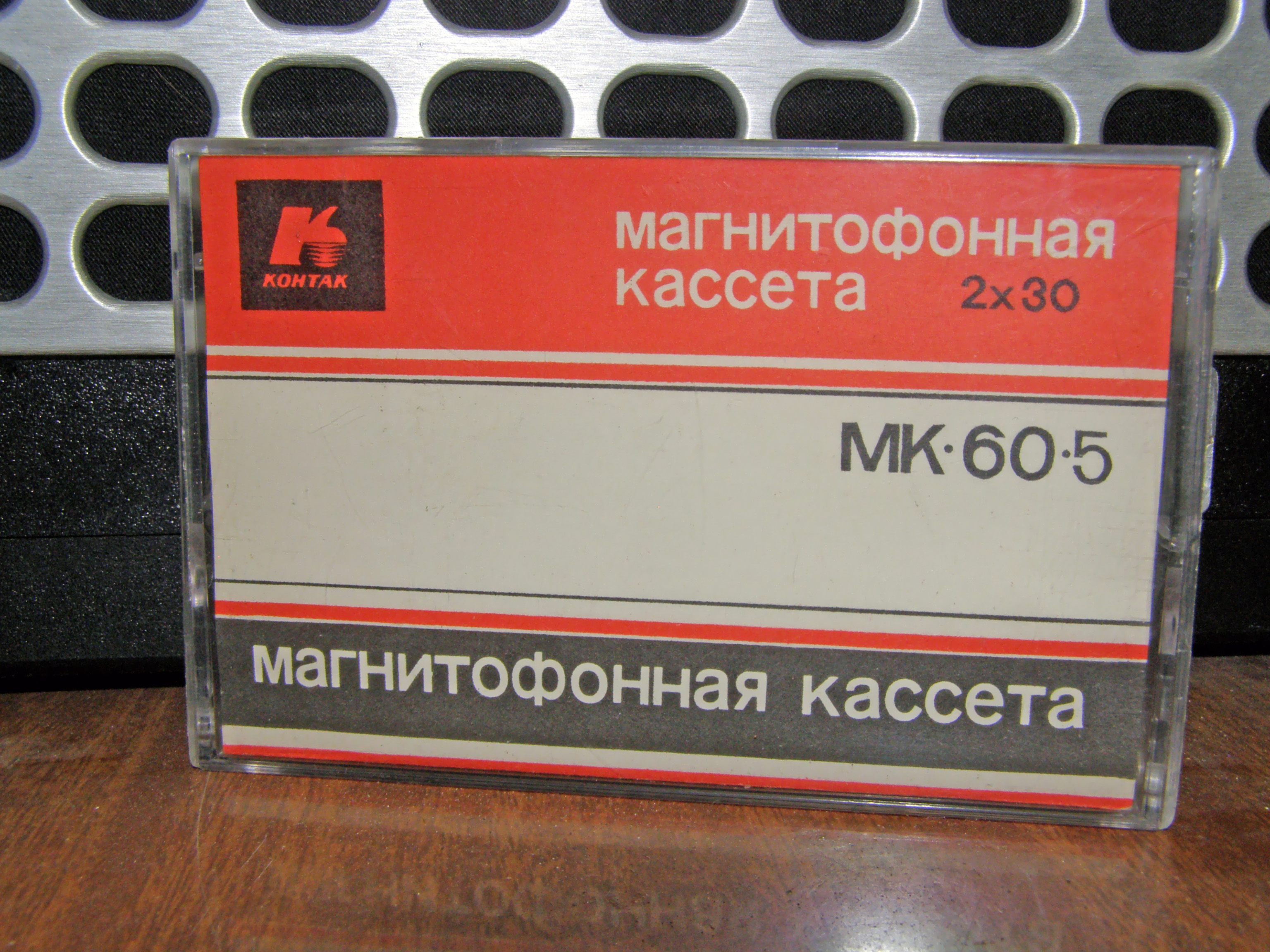

    VEF260-Sigma е преносим радиокасетофон 2-ри клас, произвеждан от 1978 г. Радиокасетофонът е предназначен за приемане на радиопредавателни станции в обхватите ДВ, СВ, КВ и УКВ, както възпроизвеждане и записване на нормални фероокисни аудио касети. Запис може да бъде направен от собствения радиоприемник, от вградения електретен микрофон или от външни източници на звукови програми, включително от радиотранслационна мрежа.

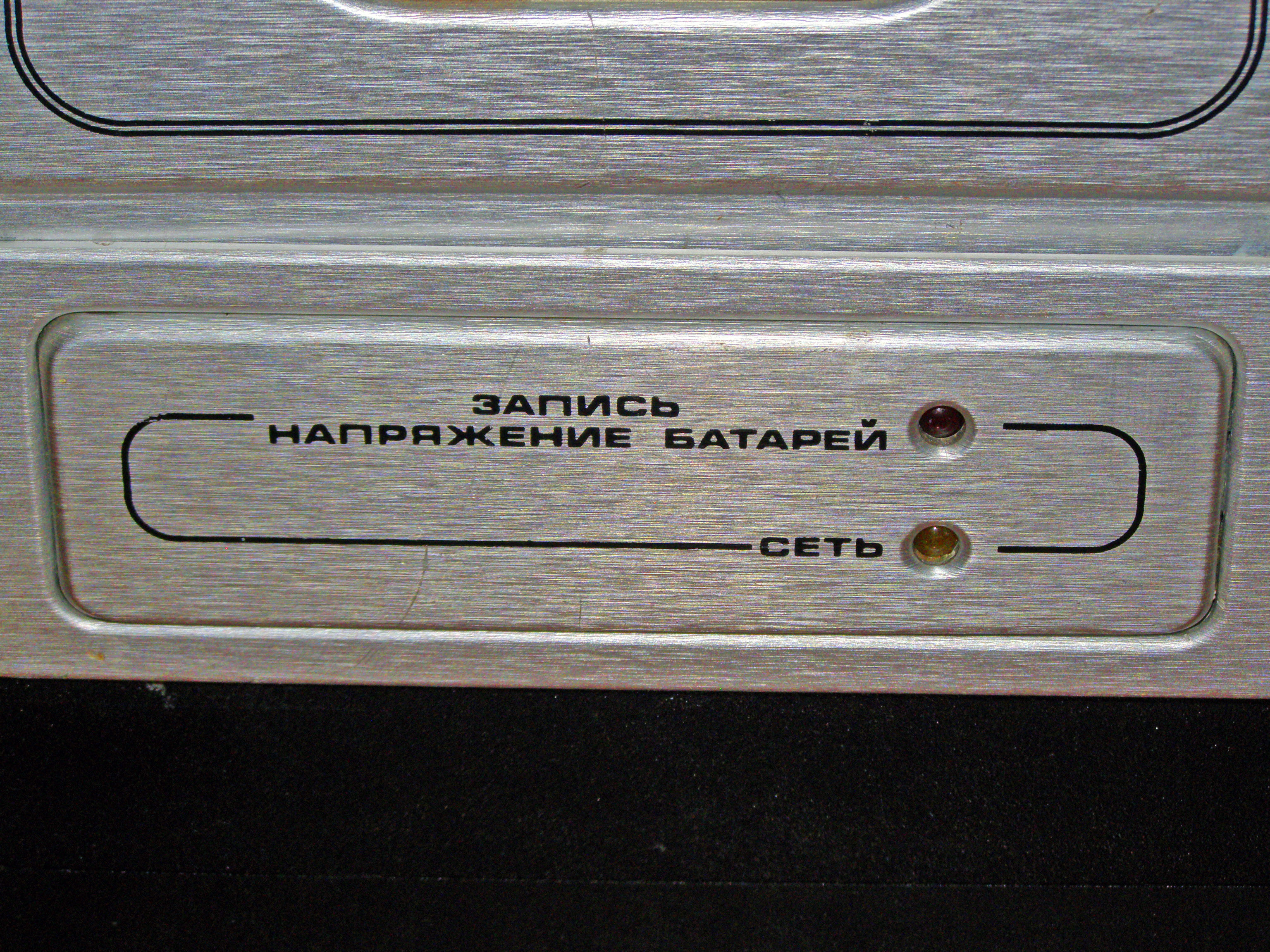

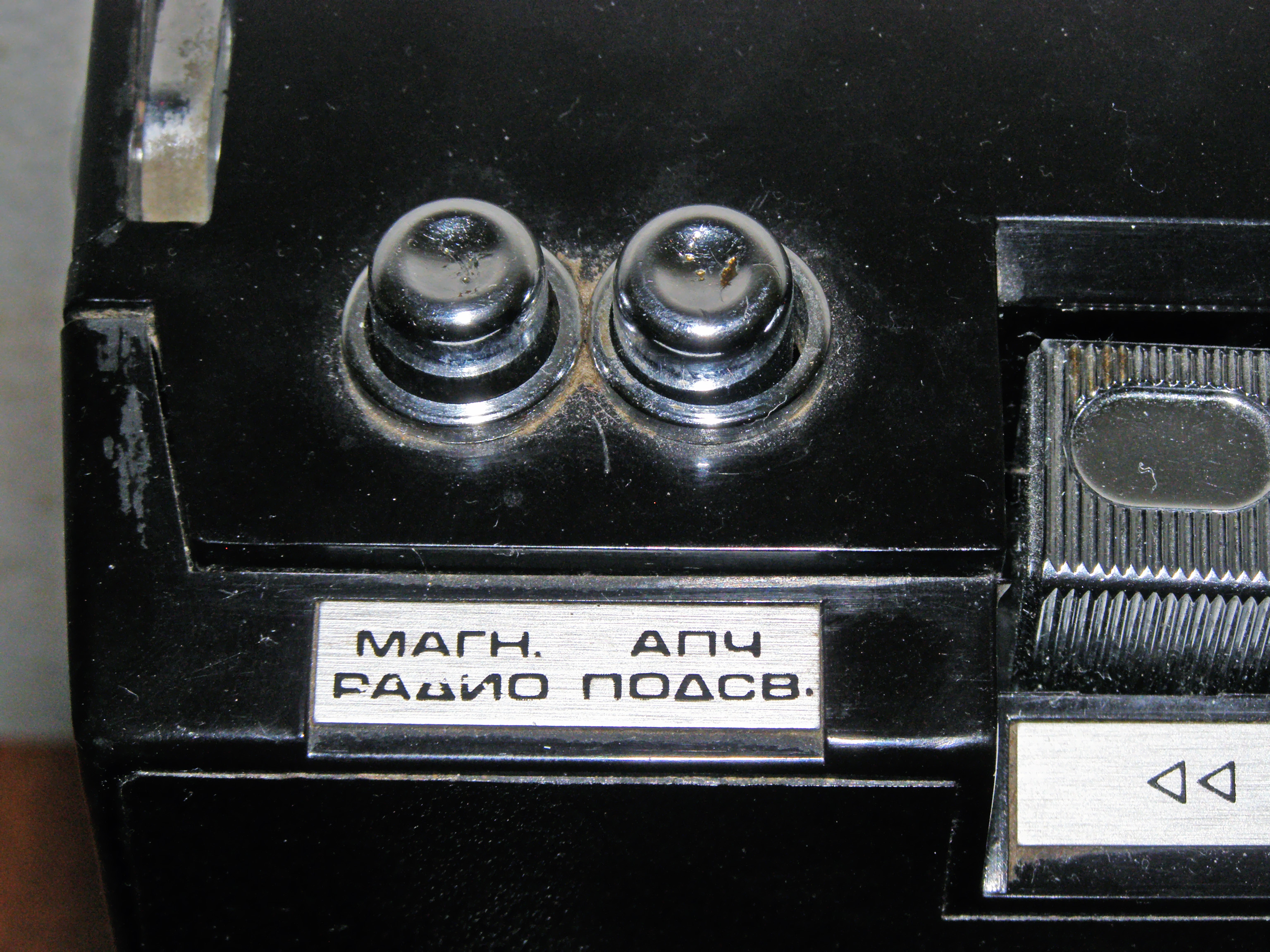

    Радиокасетофонът има АДЧ в обхвата УКВ, автоматическо регулиране на усилването на записа, светлинен индикатор за настройка, светодиоден индикатор в режим запис, който изпълнява и функция за следене на напрежението на батериите, когато е в режим запис, жично дистанционно управление на лентодвижния механизъм за режим"пауза".

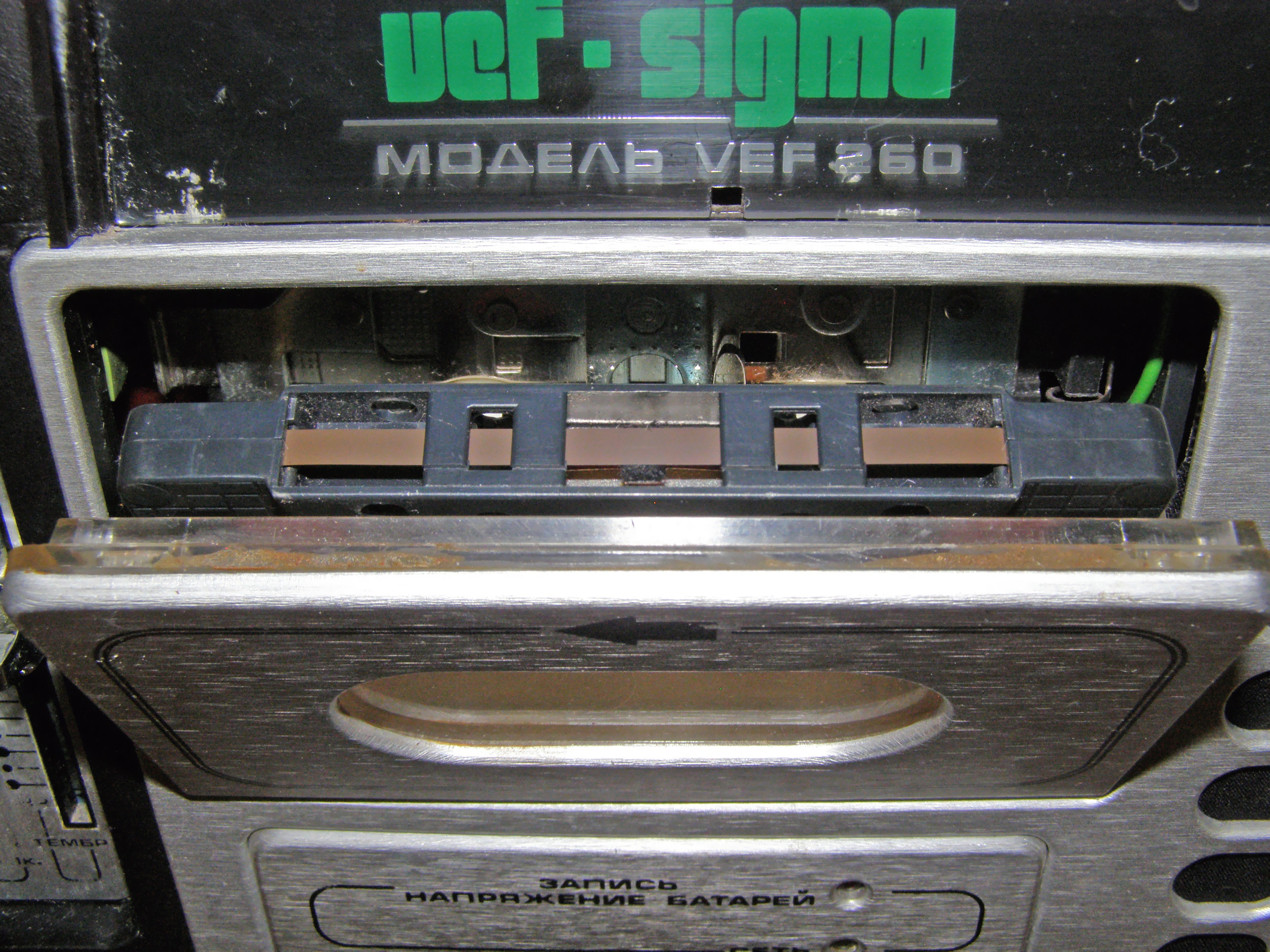

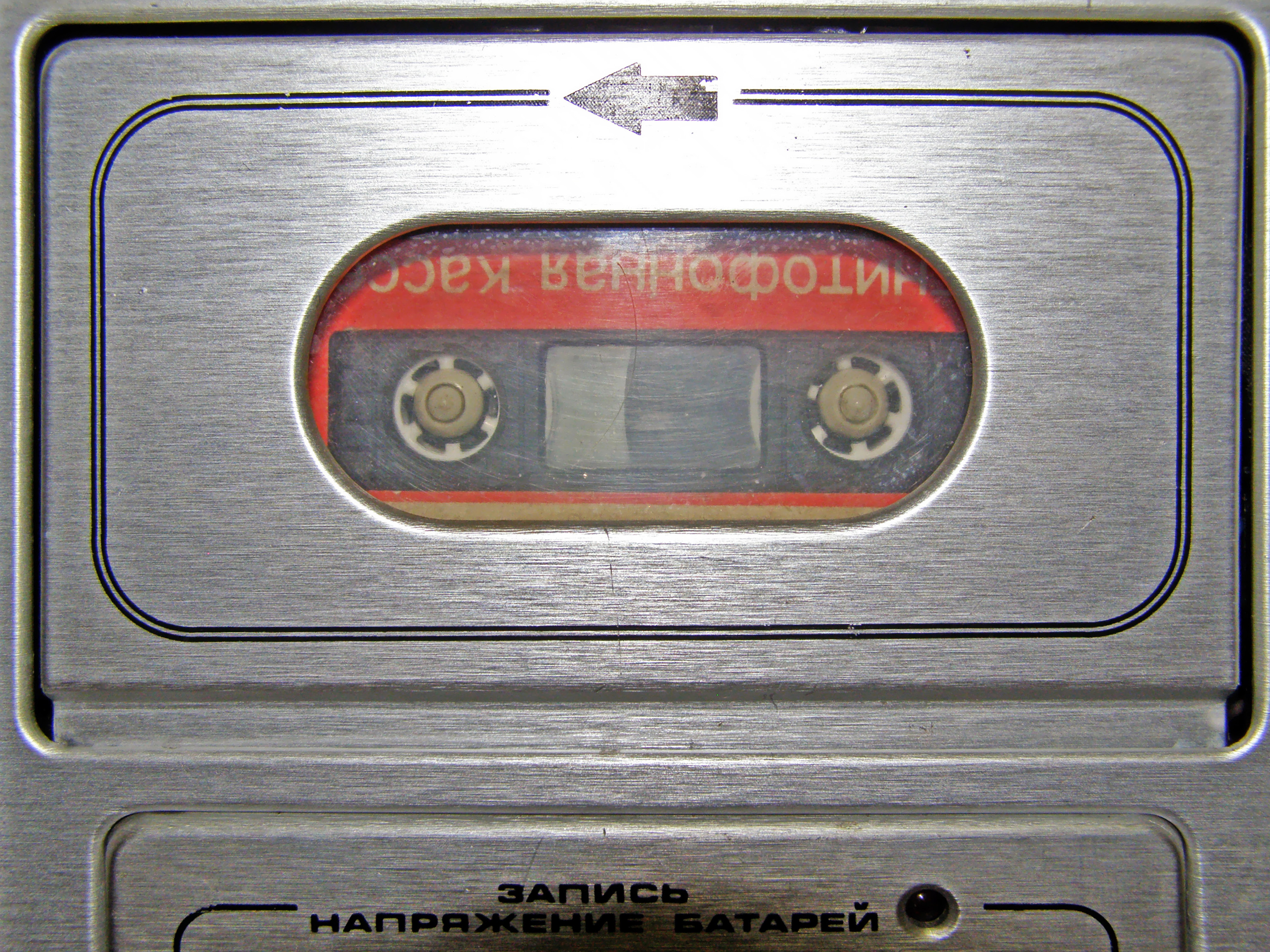

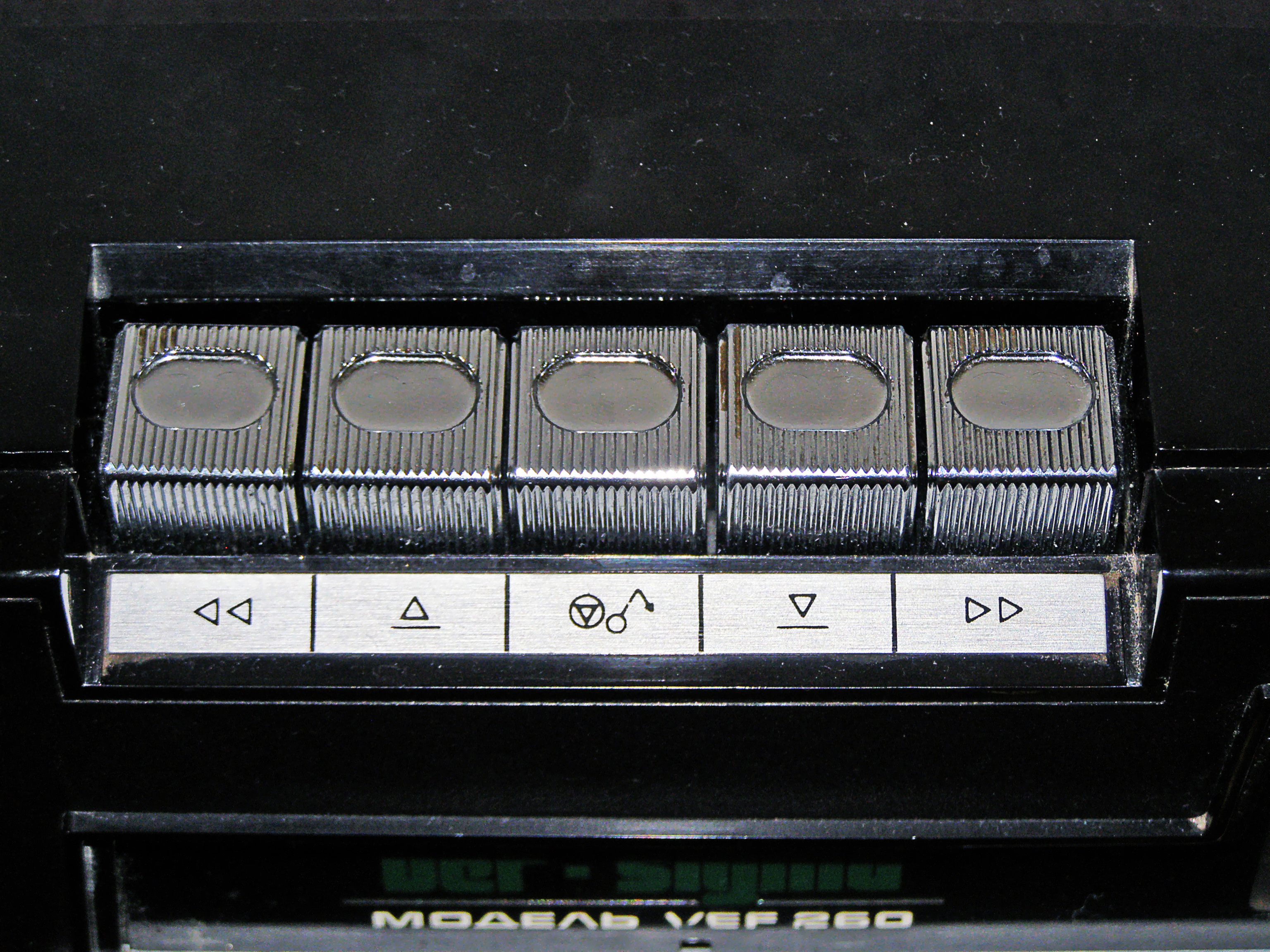

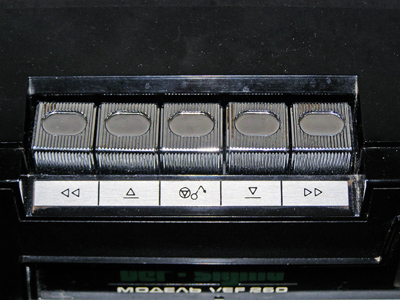

    Лентодвижещият механизъм е унгарско производство.


VEF 260 - ръководство по експлоатация и принципна електрическа схема [zip,pdf,djvu][14,7mb]

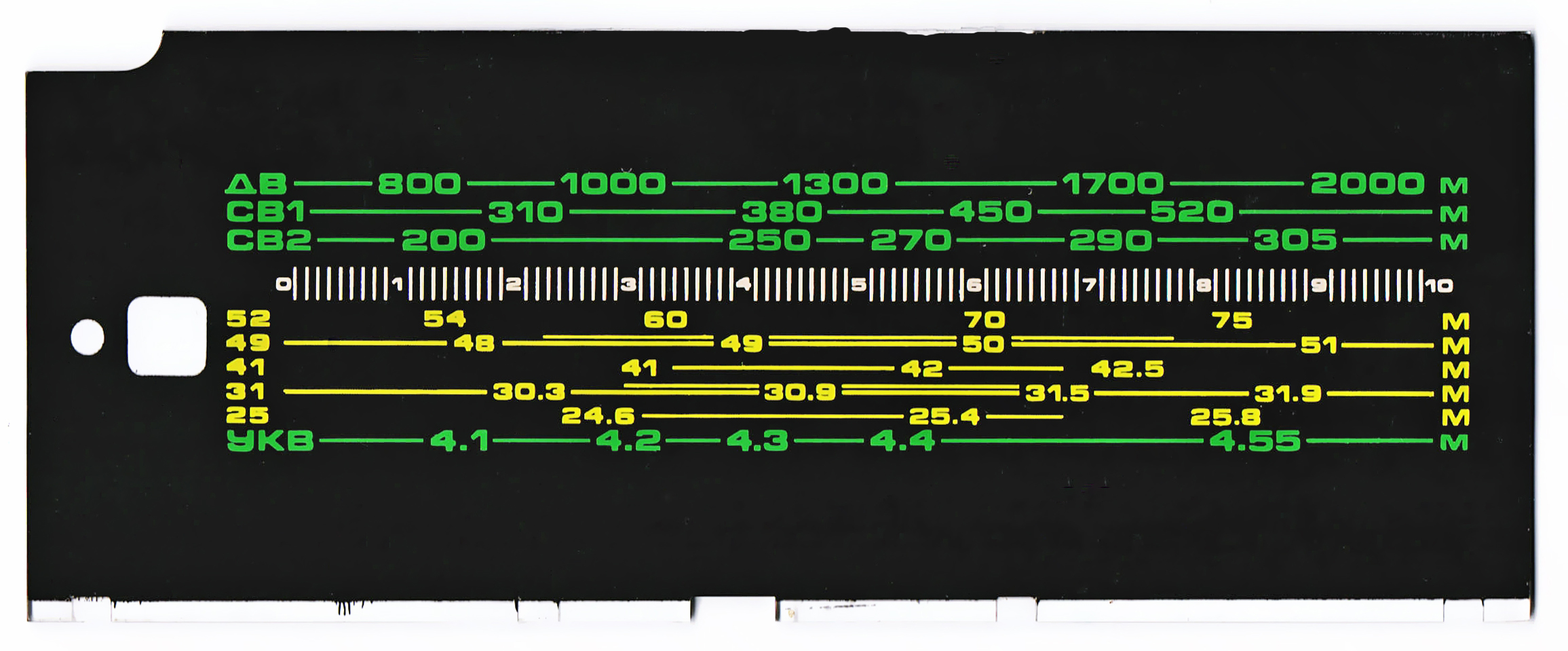

    Реалната чувствителност при феритна антена ДВ: 1,5 СВ: 0,7 мВ/м, а на телескопична антена КВ: 0,2; УКВ: 0,05 мВ/м.

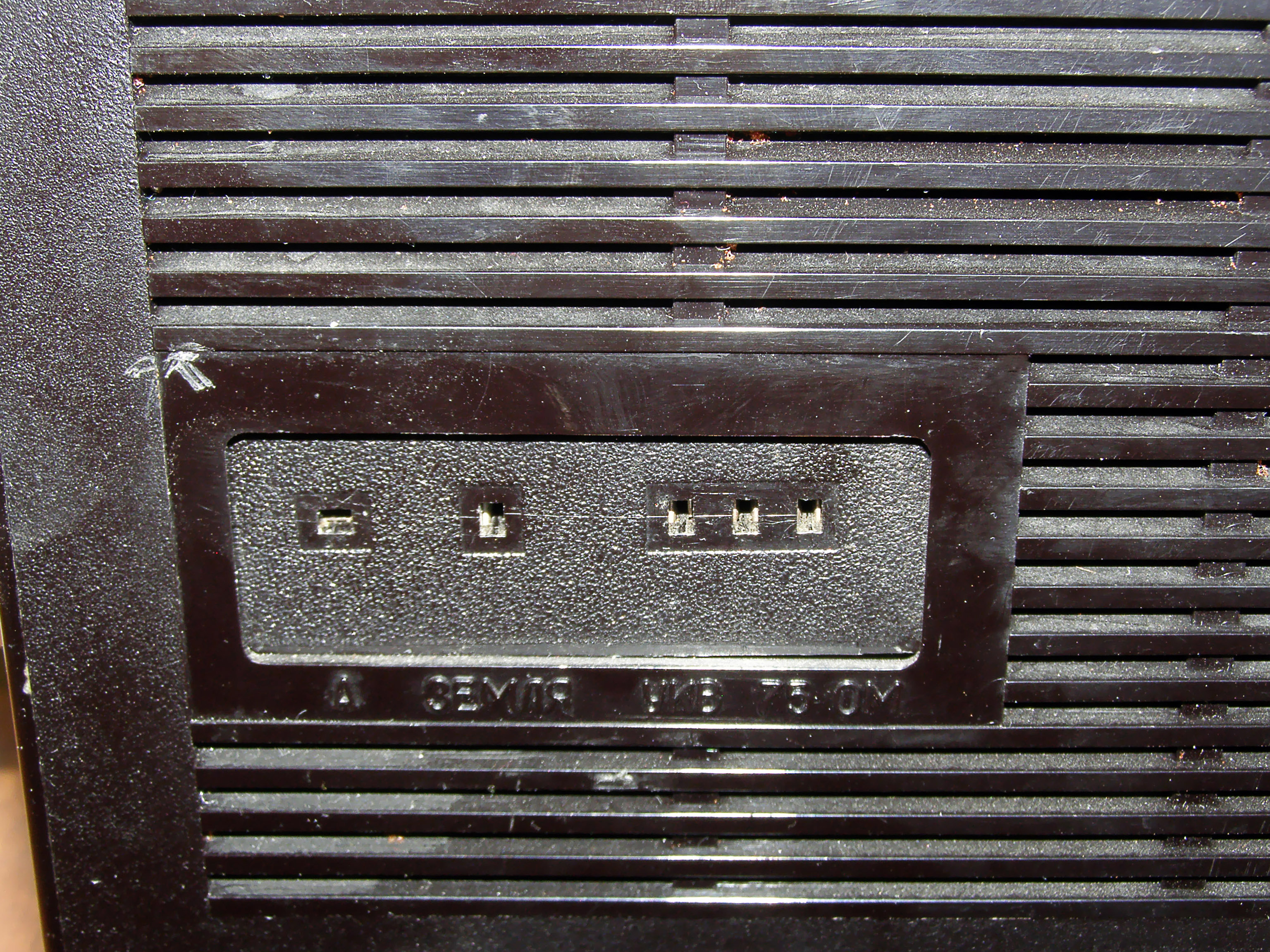

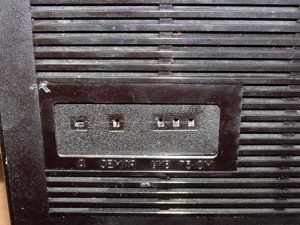

    Има възможност и за включване на външни антени за обхвата АМ и ЧМ.

    Времето за пренавиване в права и обратна посока на една 60 мин. касета е 180 сек, а една 90 мин касета е 260 сек.

    Продължителността на работа на радиокасетофона от един комплект батерии е около 10 ч, като зависи от голяма степен силата на звука и положението на включеното осветление на скалата. При работа само с радиоприемника, един комплект батерии е със срок на служба около 100 ч.

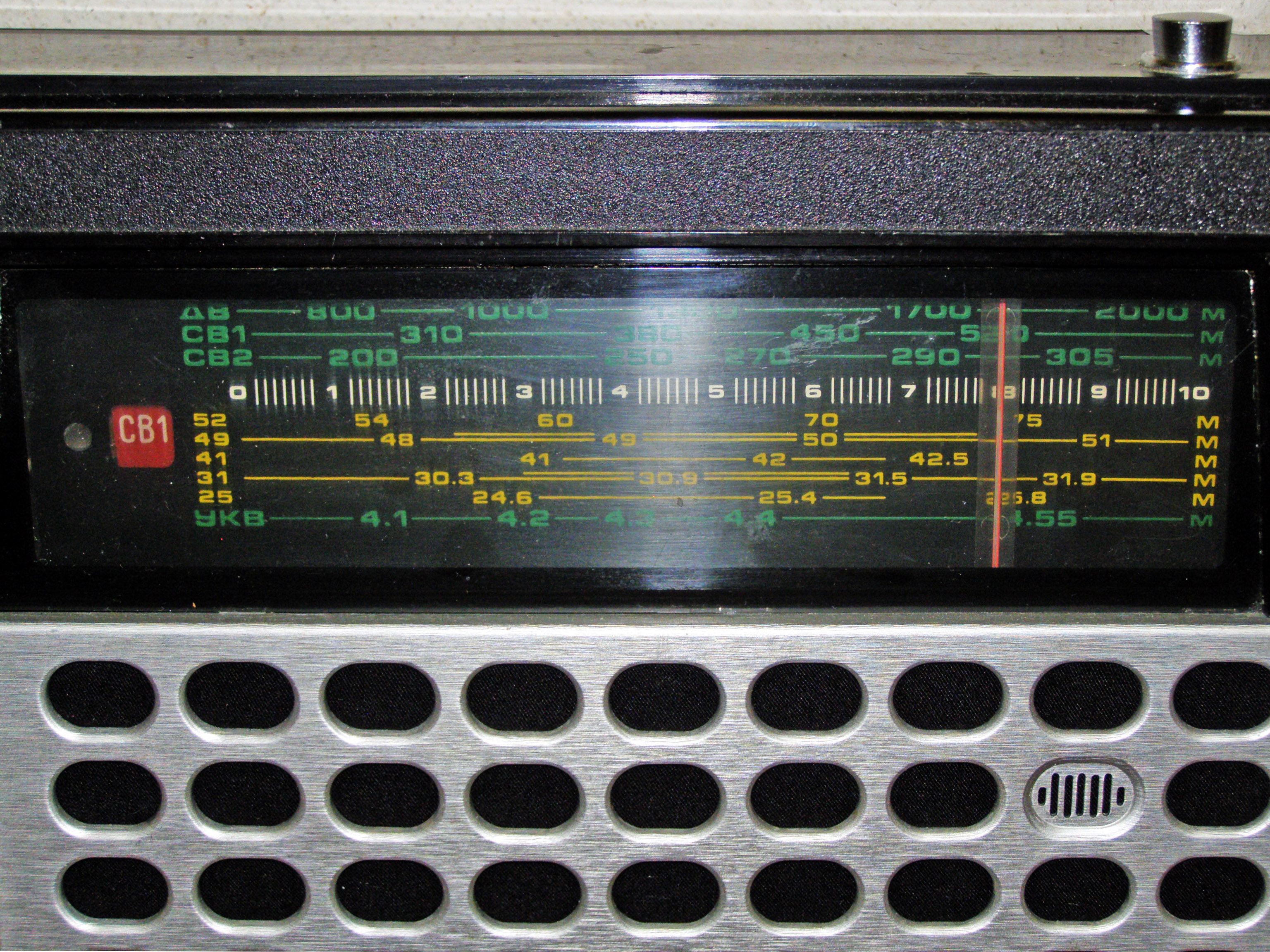

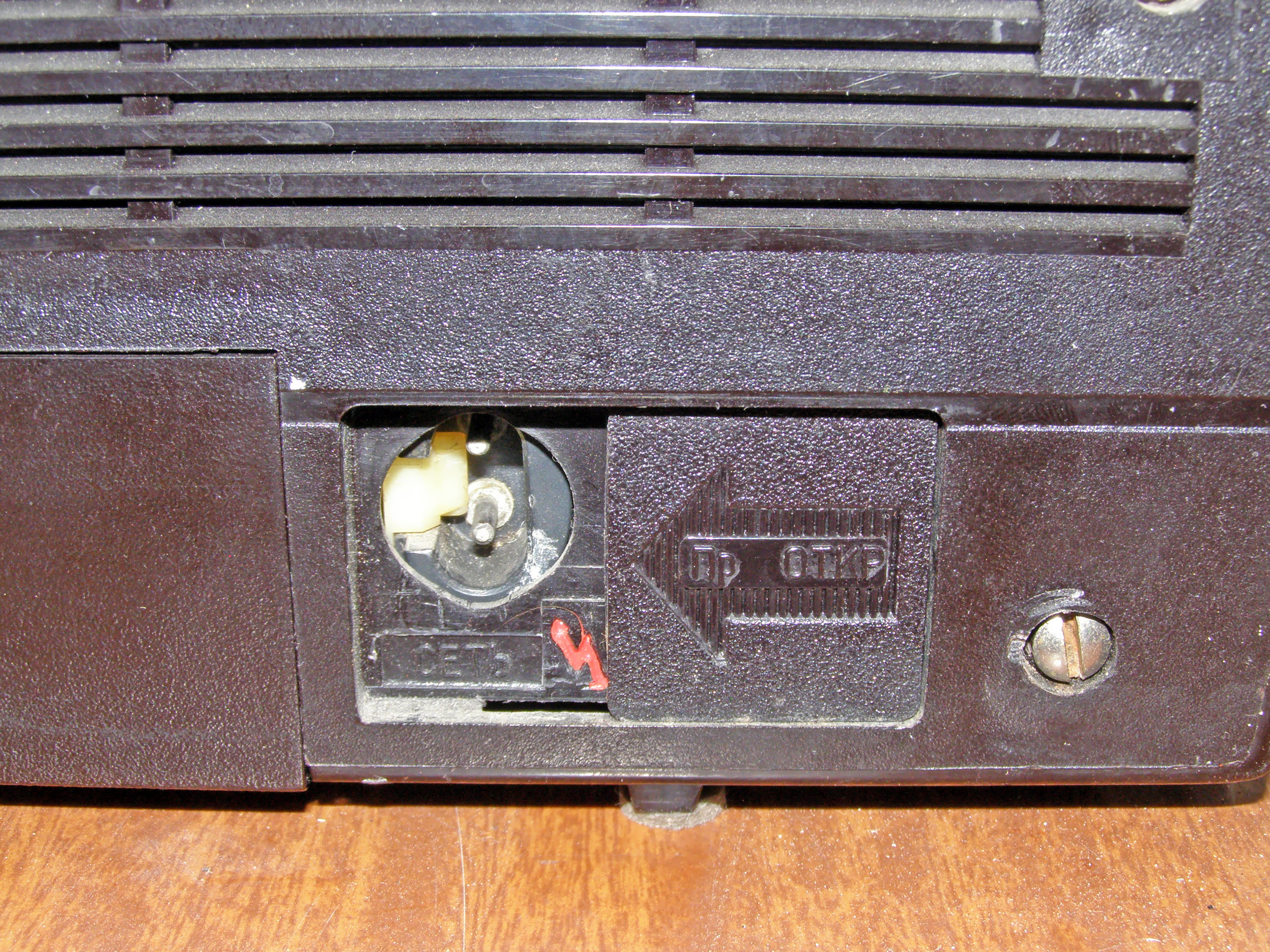

    Звуковият канал има номинална изходна мощност 0,7W, която се възпроизвежда от един високоговорител тип 1ГД-48 при честотна лента в обхват АМ 125-4000 Hz, в обхват УКВ и в режим възпроизвеждане 125-10000 Hz, при линеен изход 63-12000 Hz. Захранващото напрежение от мрежата е 127 или 220V, като превключването на напрежение 127V става само в сервизни условия. Масата на радиокасетофона без батерии е 4,7 кг при размери на кутията 417 х 240 х 106 мм. Има модели, в които обхват къси вълни имат 19 м вместо 52 м. Вероятно това е експортна версия.



    В годините на производство се забелязват някои малки промени в електрическата схема: индикаторът "сеть" вместо обикновена лампичка е заменена със светодиод, високоговорителят 1ГД-48 е заменен с друг тип (в по късните модели 2ГДШ-2, 2ГД-40, 3ГДШ-2), изменения в захранващия блок.

    Радиокасетофонът има възможност за записване на хромдиоксидни касети, като чрез тримера R26 се регулира тока на поднамагнитване.


Използвана литература:

1. VEF 260 Магнитола

Божидар Цветанов
4 март 2016 година
