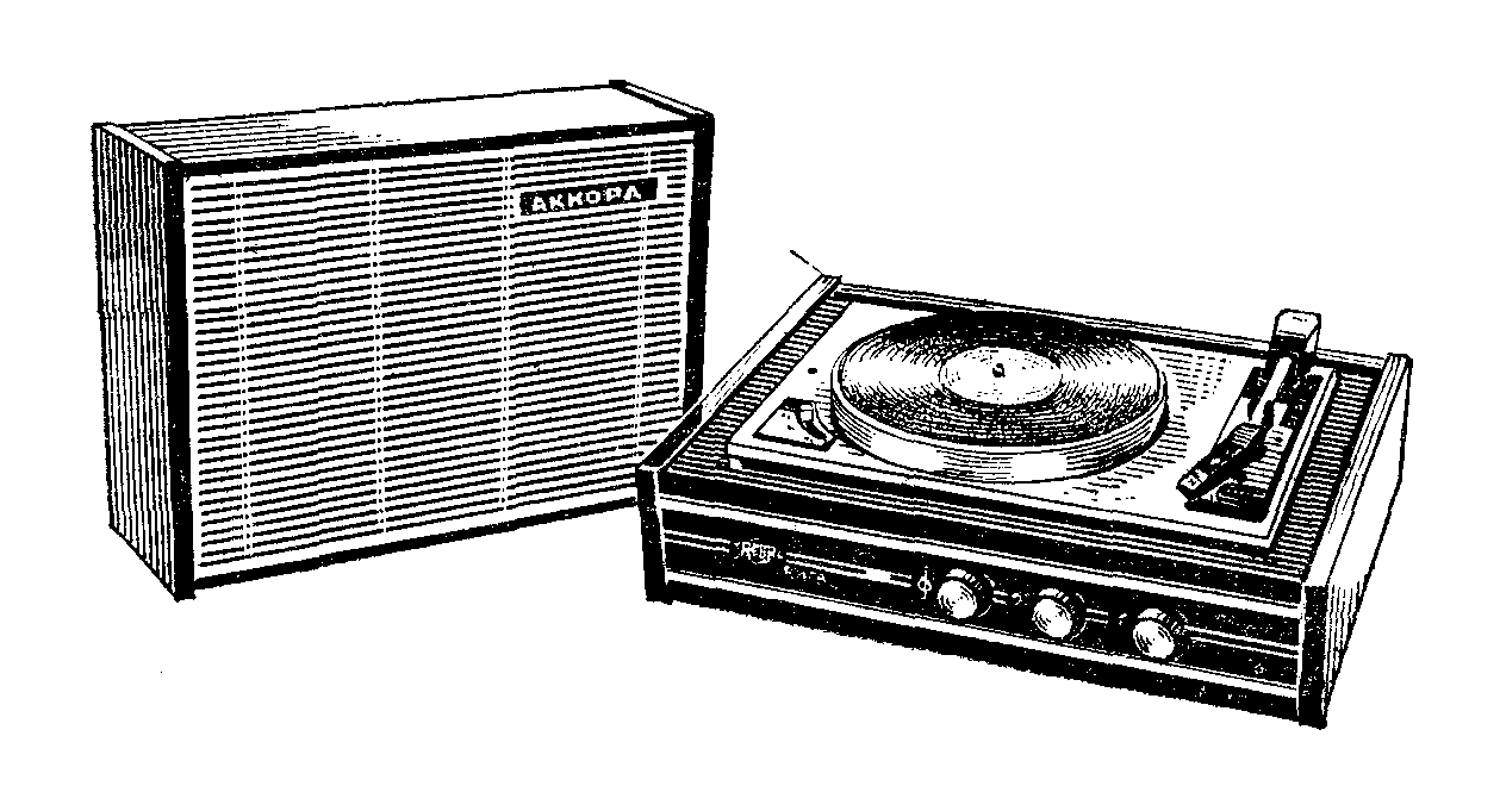

Грамофон "Акорд-201"

    "Акорд-201" е II клас грамофон тип: II-ЭФ-1М-127/220 В, предназначен за висококачествено електроакустическо възпроизвеждане на монофоничен запис на грамофонни плочи. Освен това, може да се използва като усилвател на звукова честота при свързване на външен магнетофон (в режим възпроизвеждане), малогабаритен приемник (с малка изходна мощност) или радиотранслационна линия.


Грамофон "Акорд-201"

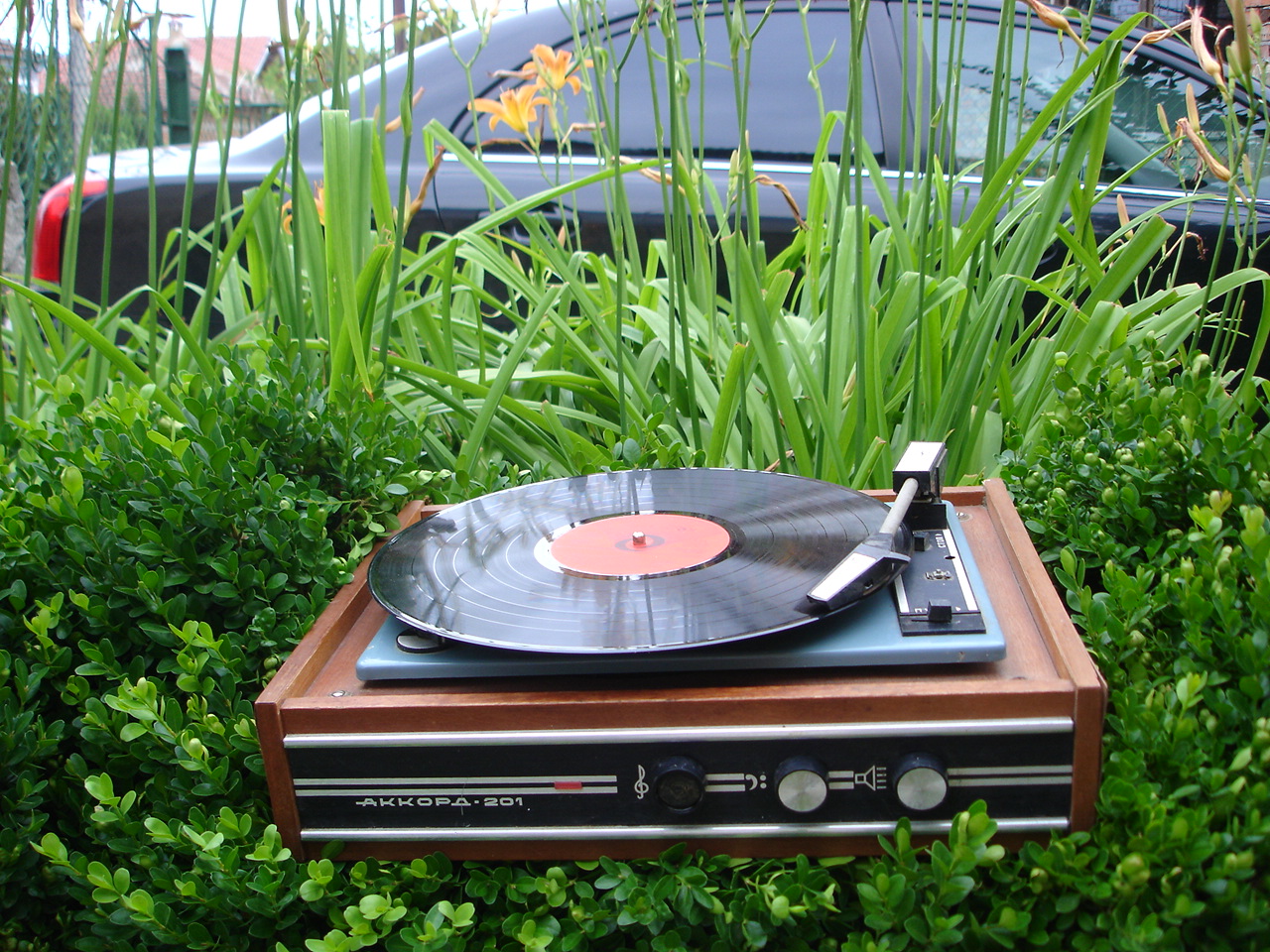

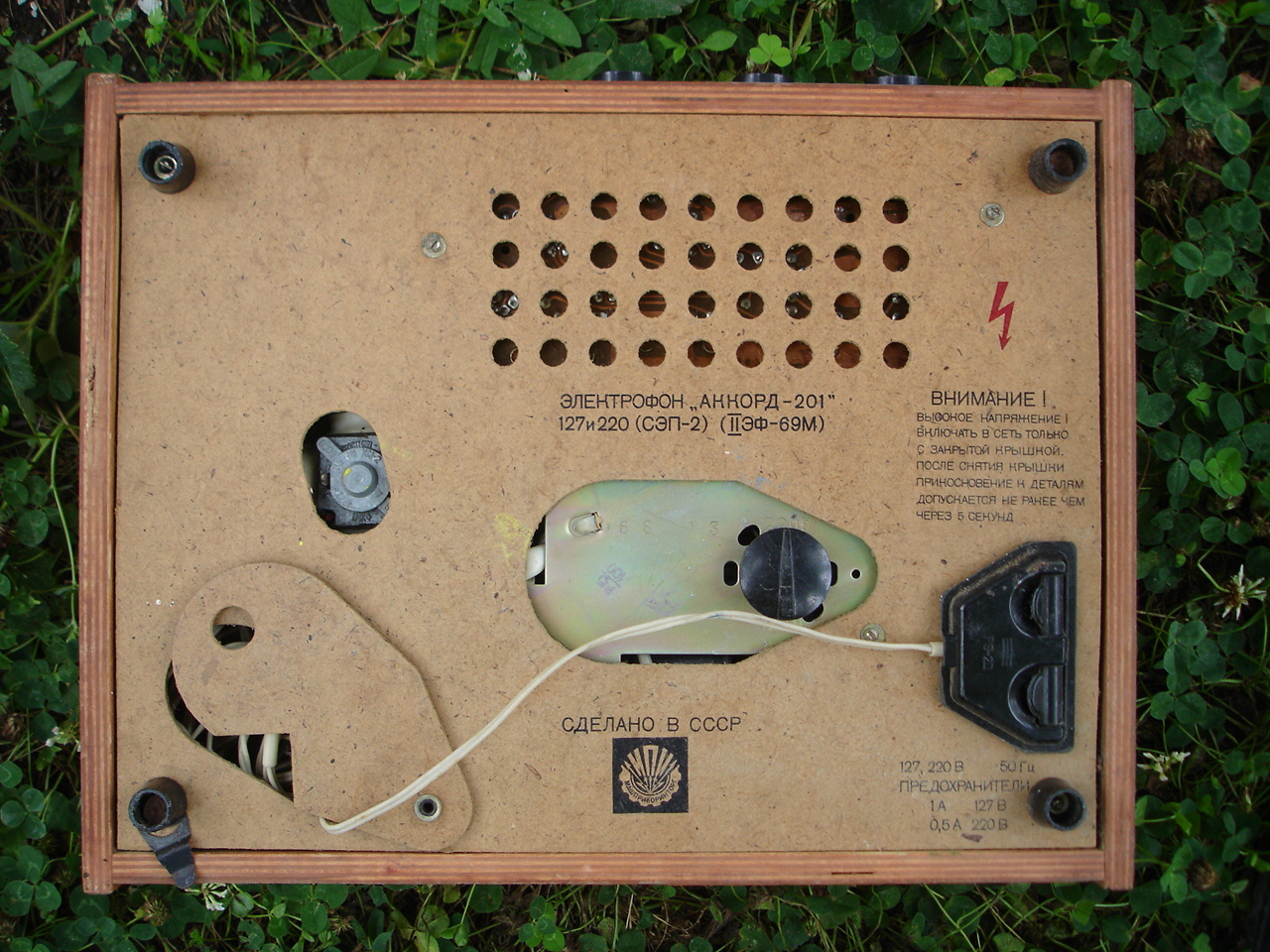

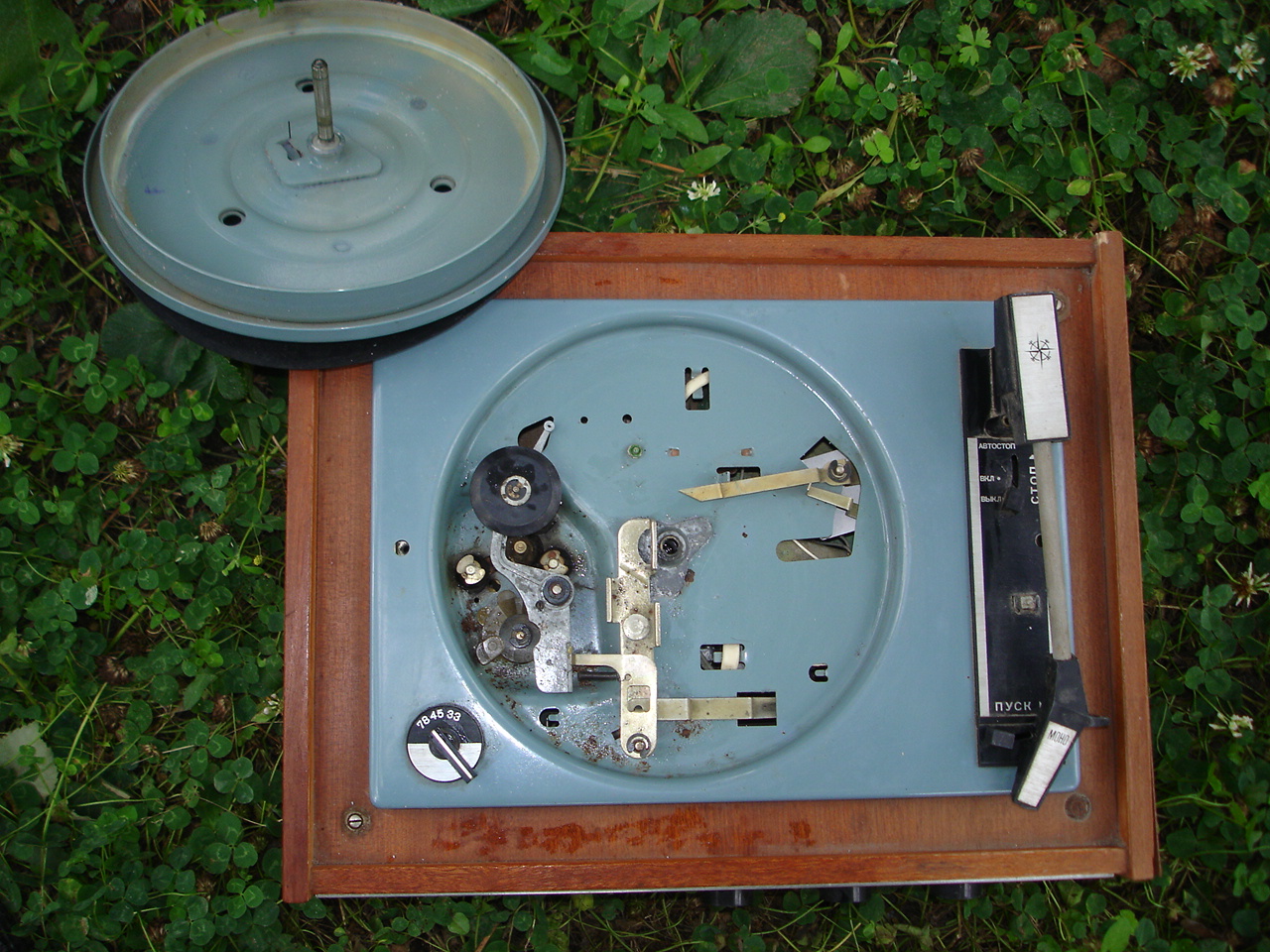

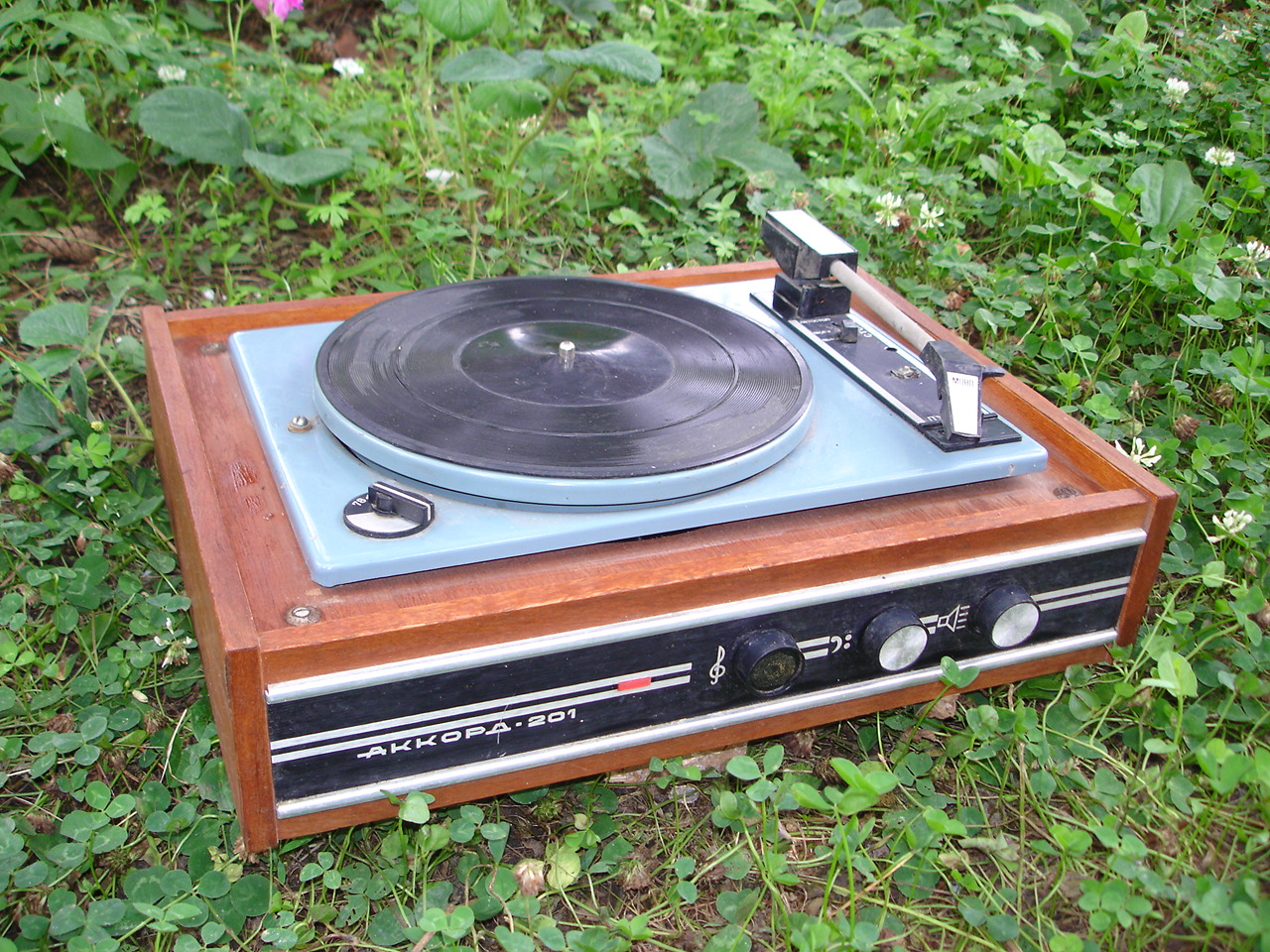

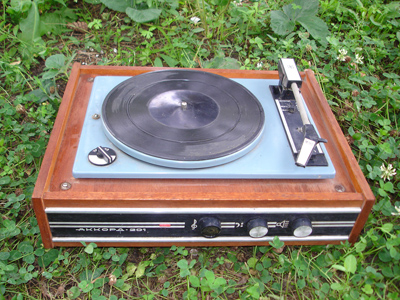

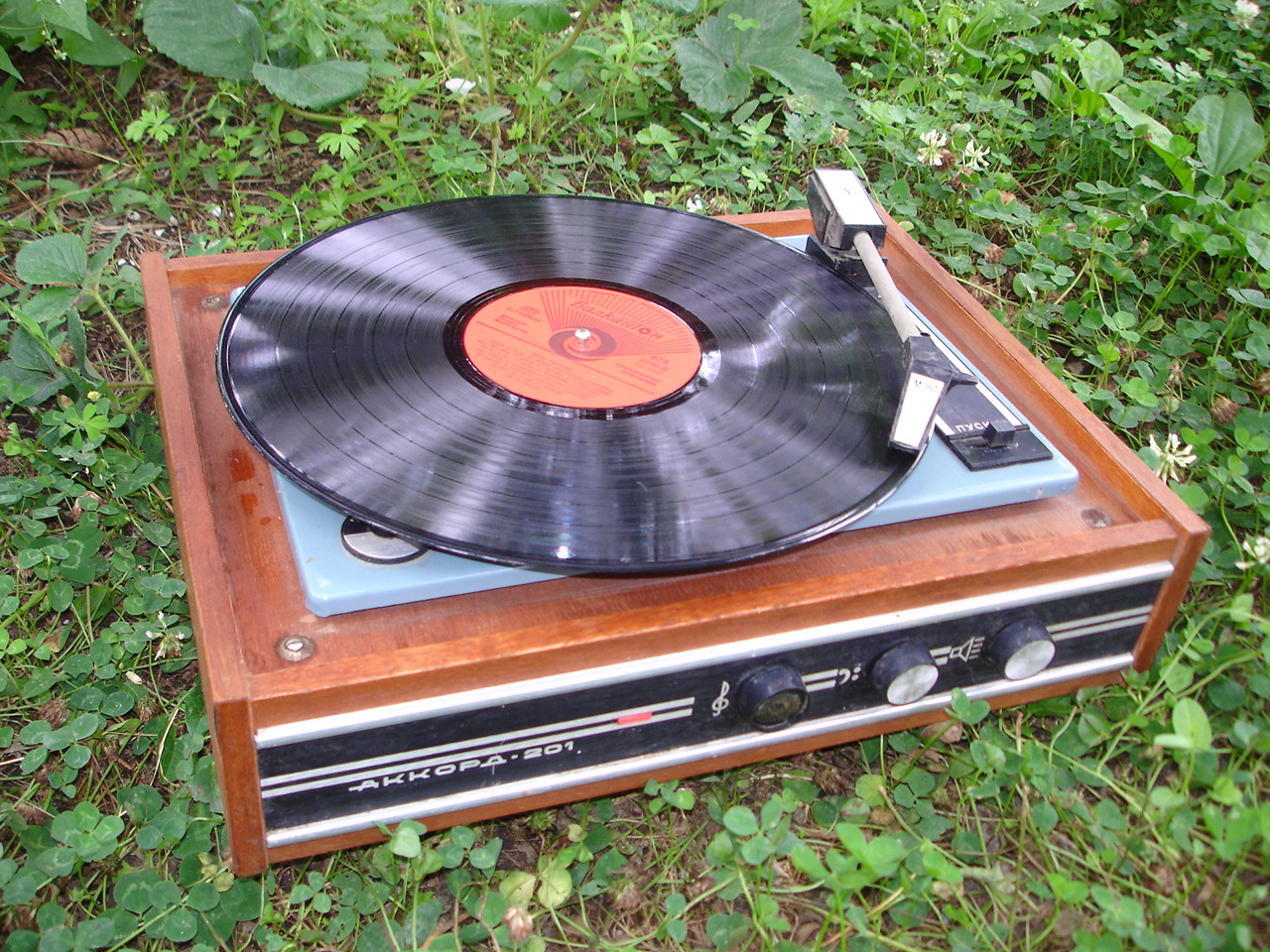

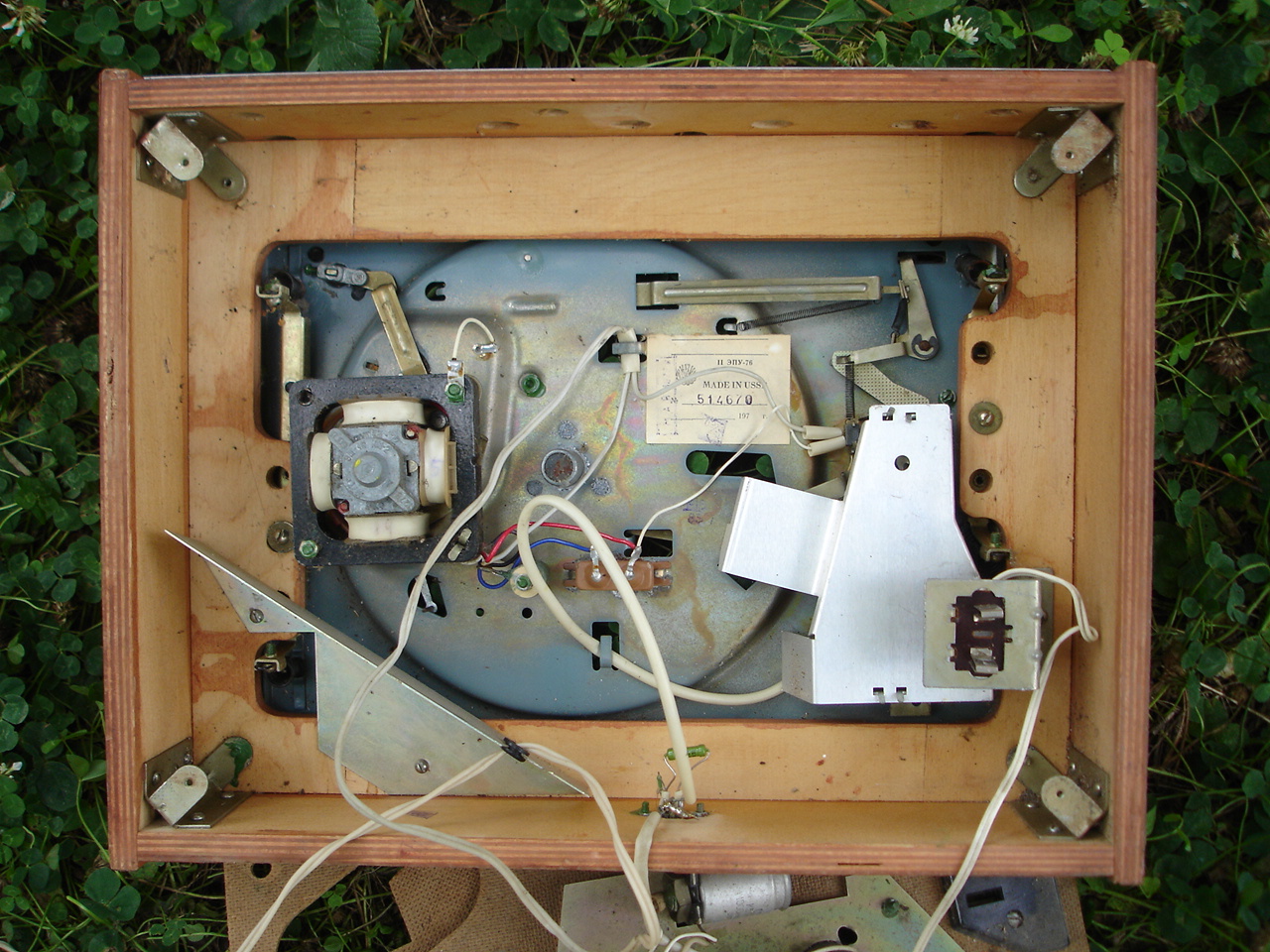

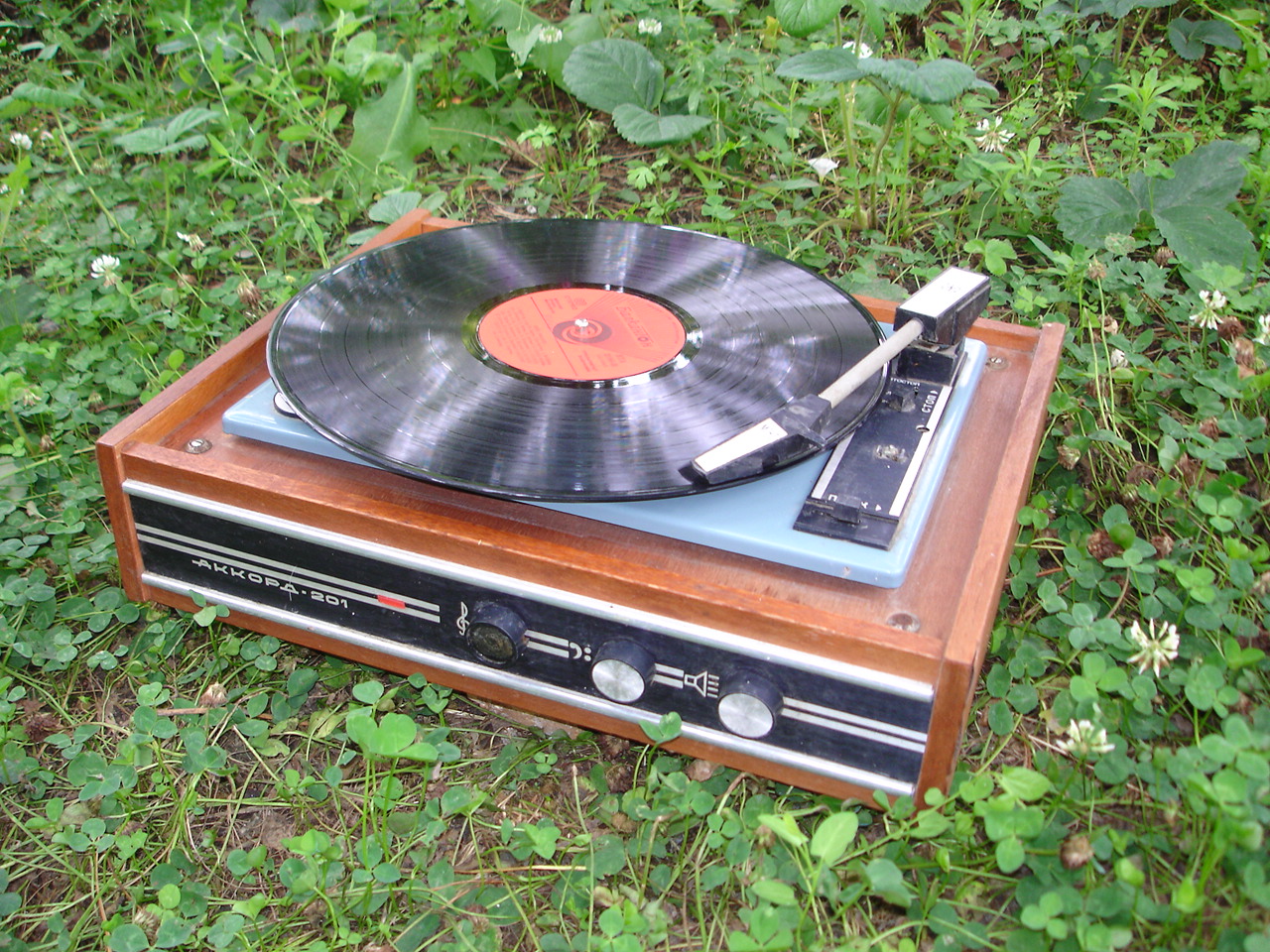

Снимки: Петко Петков

Основни технически данни:

1. Номинална изходна мощност при КНИ 3 %: 1.5 W

2. Максимална изходна мощност: 4 W

3. Възпроизвеждана честотна лента: 100 ÷ 10000 Hz

4. Чувствителност (не по-лоша от):
    – вход грамофон, радиоприемник и магнетофон: 250 mV
    – вход радиотранслационна линия: 15 V

5. Входно съпротивление (не по-лош от):
    - вход грамофон, радиоприемник и магнетофон: 500 k
    - вход радиотранслационна линия: 180 k

6. Граници на регулиране на тембъра (не по–малко от):
    - на ниска звукова честота (100 Hz): - 16 dB
    - на висока звукова честота (10000 Hz): - 14 dB

7. Ниво на фона (не по-лош от): -40 dB

8. Средно (номинално) звуково налягане (не по-малко от): 0.6 Ра

9. Тип на електрозадвижващото устройство: II–ЭПУ–40 или II–ЭПУ–76

10. Захранващо напрежение на електрозадвижващото устройство: 127V +/- 10 %

11. Консумирана мощност на електрозадвижващото устройство: 10 W

12. Обороти на въртене на диска: 33 1 /3, 45 и 78 об/мин

13. Чувствителност на звукоснемателя при честота 1000 Hz: 50 +50 mV/(cm/s)

14. Притискаща сила на звукоснемателя (не повече от): 70 mN

15. Най-голям диаметър на просвирваната плоча: 303 mm

16. Захранващо напрежение на грамофона: мрежово: 50 Hz 127/220 V

17. Консумирана мощност на грамофона при възпроизвеждане на грамофонна плоча (не повече от): 40W

18. Габаритни размери:
     Грамофон: 392 х 315 х 158 mm
     Тонколона: 363 х 270 х 122 mm

19. Тегло: 8 kg

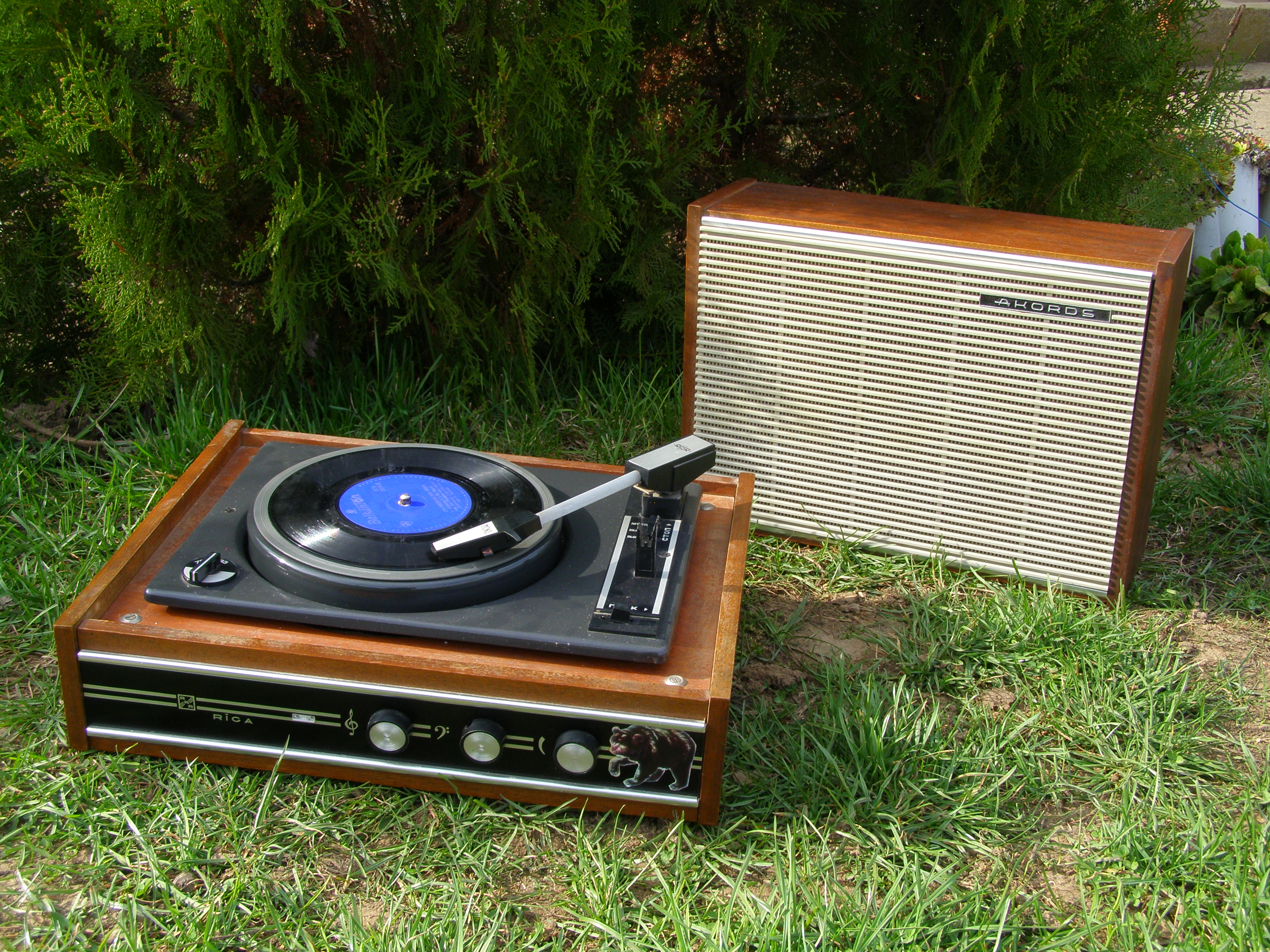

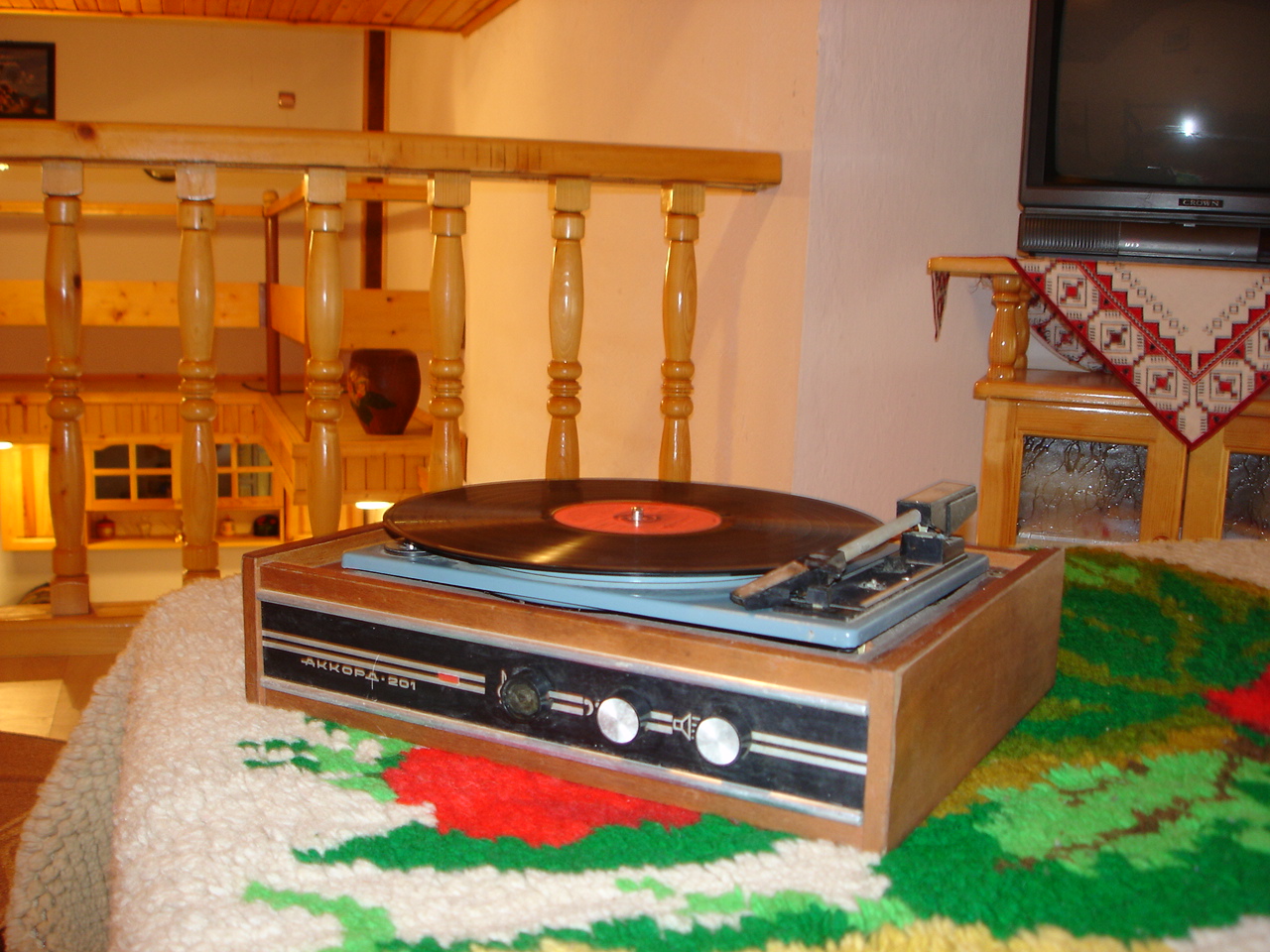

Снимка: Божидар Цветанов

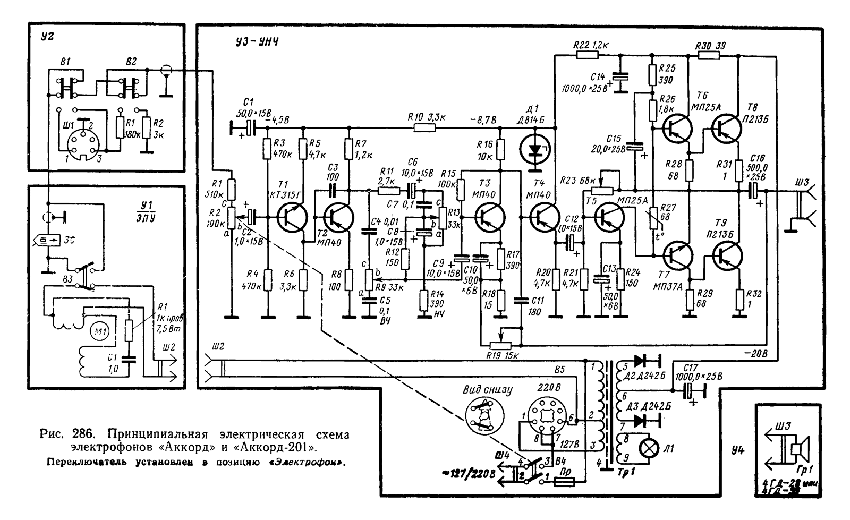

Принципната схема на грамофона е показана на Фиг.1:


Фиг.1

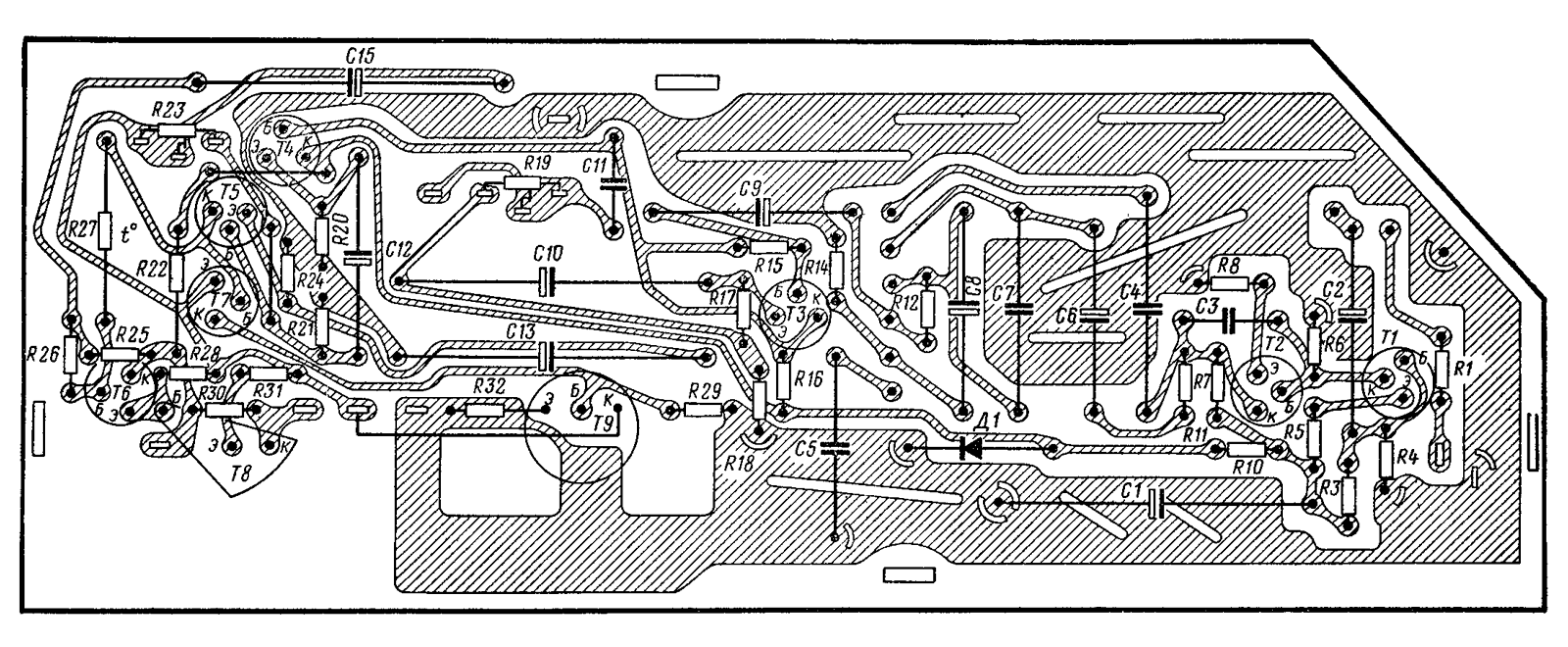

Монтажна схема (Фиг.2):


Фиг.2

Използвани транзистори с режими по постоянен ток:

Напрежение, V База Емитер Колектор
 Т1 - КТ315Г -3.0 -3.6 -0.25
 Т2 - МП40 -0.25 -0.1 -3.0
 Т3 - МП40 0.3 -0.2 -2.2
 Т4 - МП40 -2.2 -10.3 -8.7
 Т5 - МП25А (МП40А) -0.75 - 2.1 -10.2
 Т6 - МП25А (МП40А) -10.5 -0.6 -20.5
 Т7 - МП37А -10.2 -10.4 -0.02
 Т8 - П213Б -10.4 -0.2 -21.0
 Т9 - П213Б -0.02 0 -10.3

Петко Петков, Бургас, 9 юли 2010 година
доп. Божидар Цветанов, 17 ноември 2015 година
