Телевизионен приемник "Хемус"
/kn34pc.com/схеми/tv/...

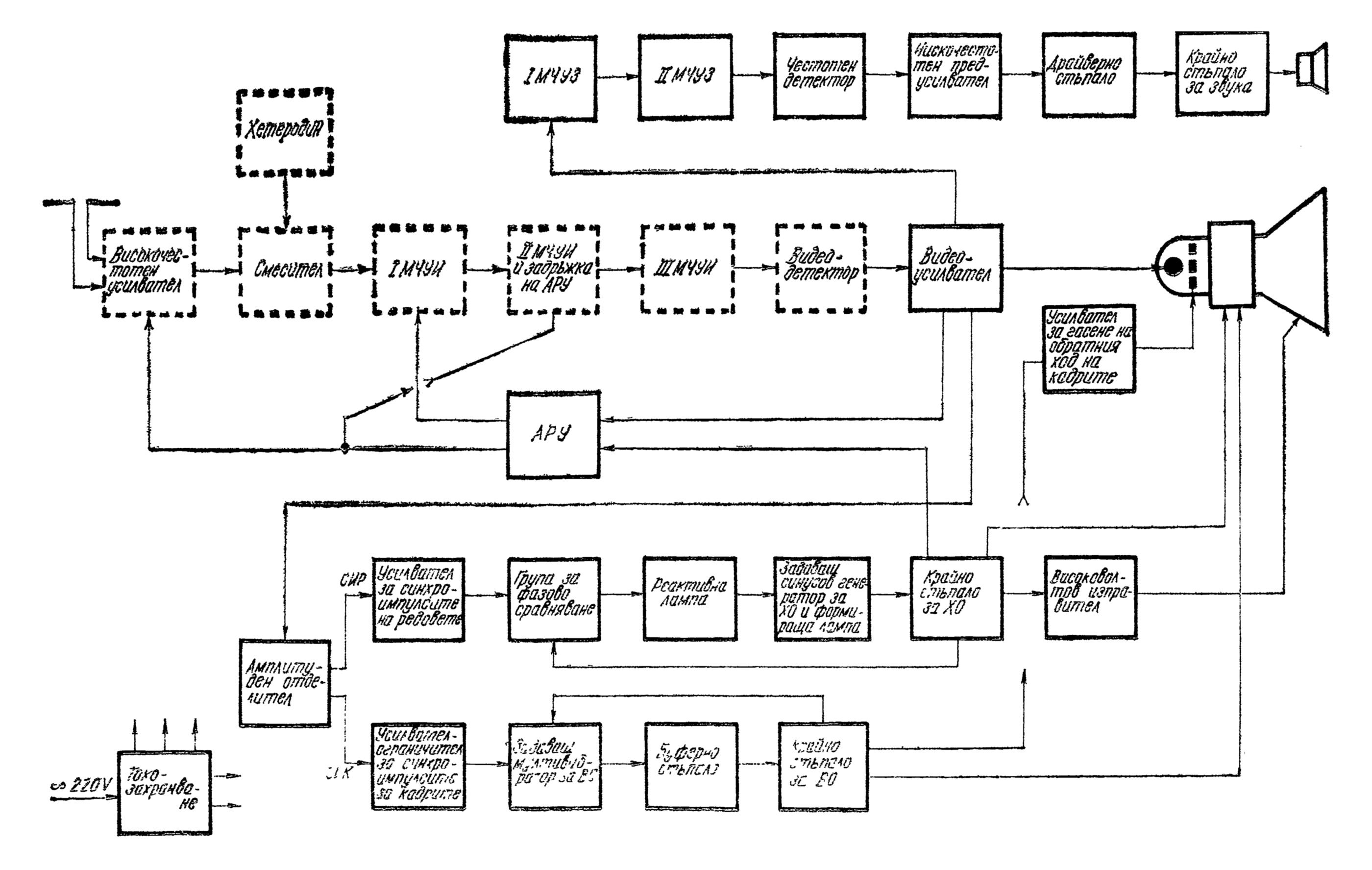

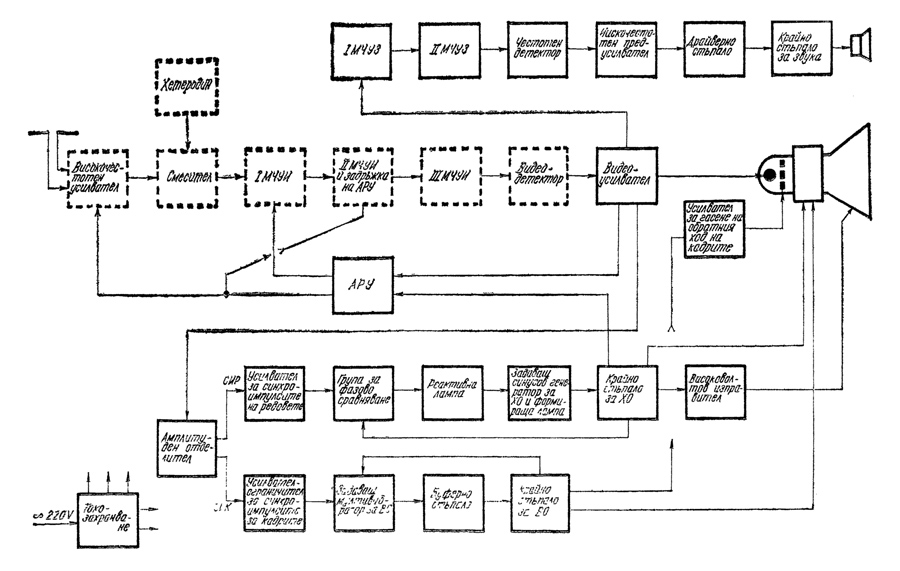

"Хемус" е
първият български хибриден телевизионен приемник, при който една част от схемата
е изпълнена с електронни лампи (високочестотният усилвател, смесителят,
хетеродинът, междинночестотният усилвател за изображението и видеоусилвателят, АРУ, задаващият генератор и крайното стъпало за хоризонтално
отклонение и групата за гасене на обратния ход на редовете и кадрите), а
останалата част от схемата е разработена с транзистори — българско производство
(междинночестотният усилвател за звука, нискочестотният усилвател, амплитудният
отделител, усилвателят за синхроимпулсите за редовете и цялата група за
вертикално отклонение).
"Хемус" е преходен модел между широко разпространените
лампови телевизионни приемници от типа "Пирин" и произвежданите в последно време
у нас хибридни телевизионни приемници от типа на "Осогово". Каналният
превключвател и междинночестотният усилвател за изображението при "Хемус" са
същите, каквито са използувани и при "Пирин", докато схемните решения на междинночестотния усилвател за звука, групата за инерционна хоризонтална
синхронизация, групата за хоризонтално отклонение и групата за вертикално
отклонение при "Хемус" са послужили за основа при разработването на тези стъпала
в "Осогово".

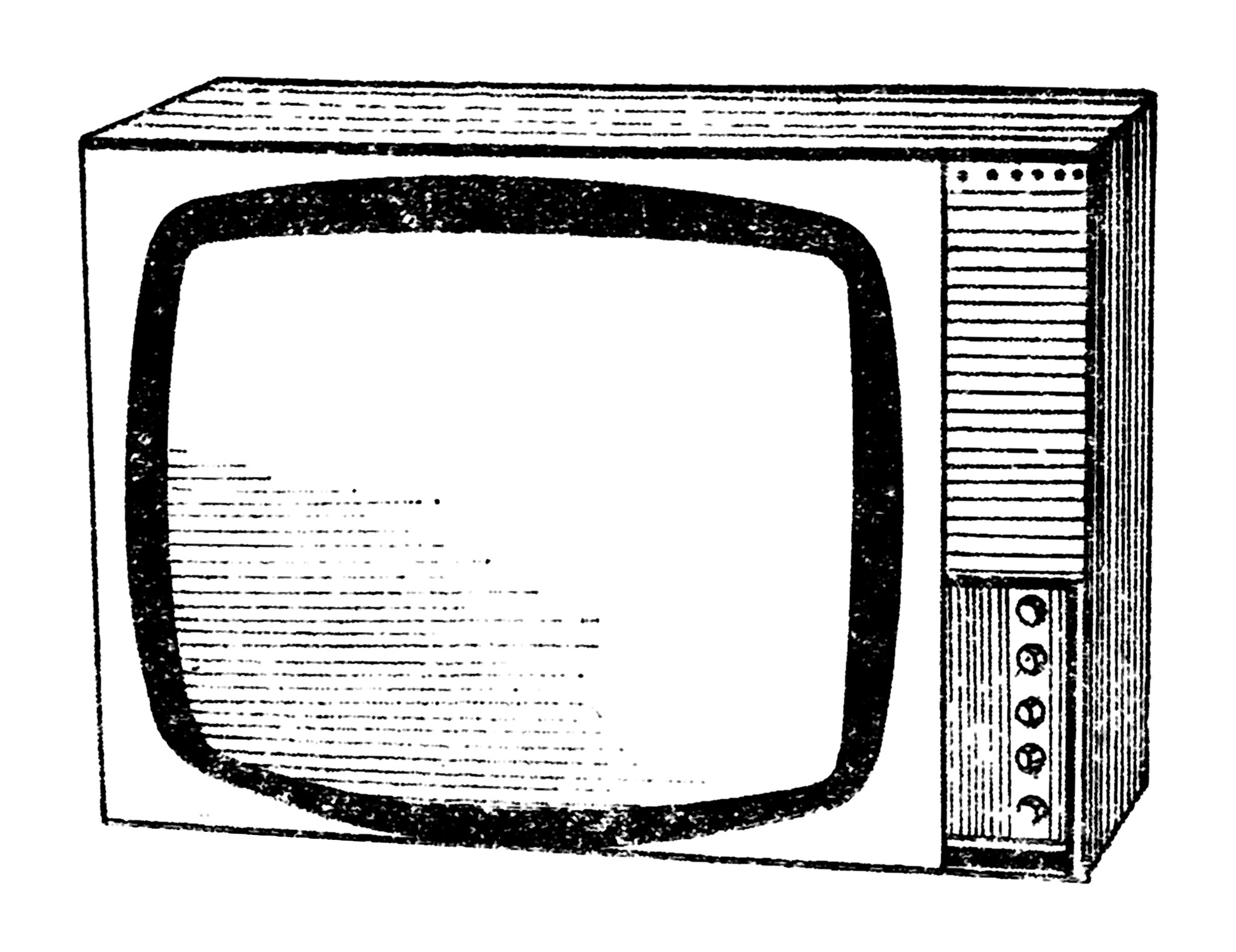

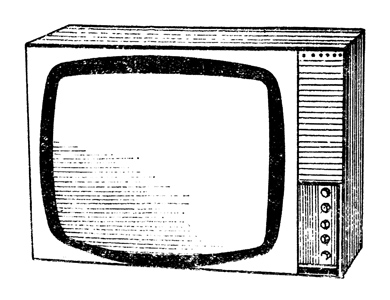

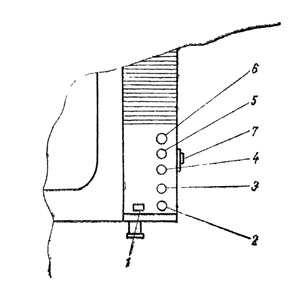

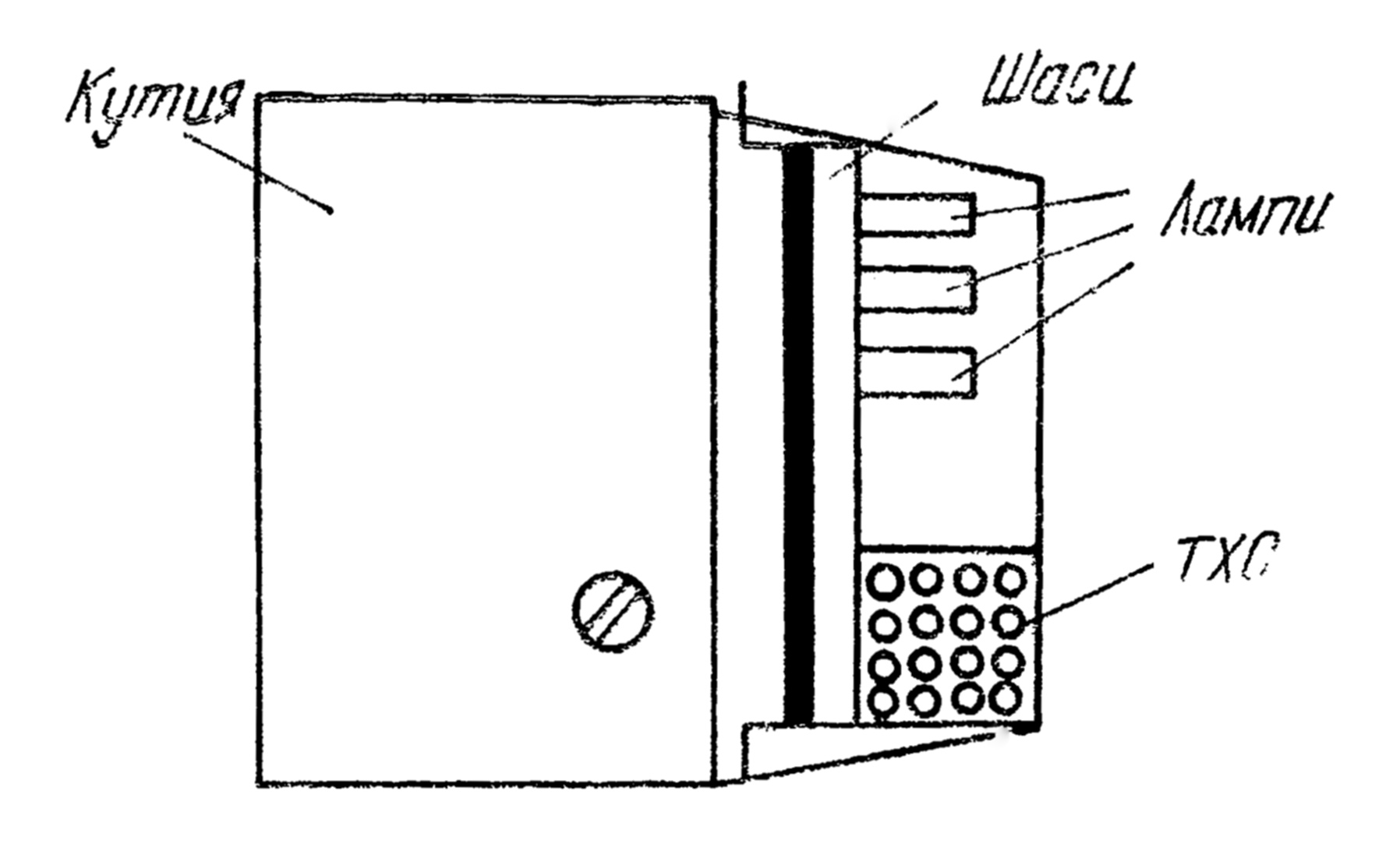

Външният вид на "Хемус" е показан на фигурата. Отпред на кутията са изведени основните регулатори, а отстрани — оста на каналния превключвател за I и III телевизионен обхват (показана е на същата фигура). Към кутията на телевизора са монтирани кинескопът, високоговорителят,блокът на основните регулатори и каналният превключвател; останалите елементи и възли от схемата са монтирани върху подвижно шаси.
Телевизионен приемник "Хемус" - общи сведения, конструкция, монтаж [pdf][3,2mb]
Използвана литература:
1. Телевизионни приемници, инж. Маргарит Серафимов, София, "Технка", 1977
год.
