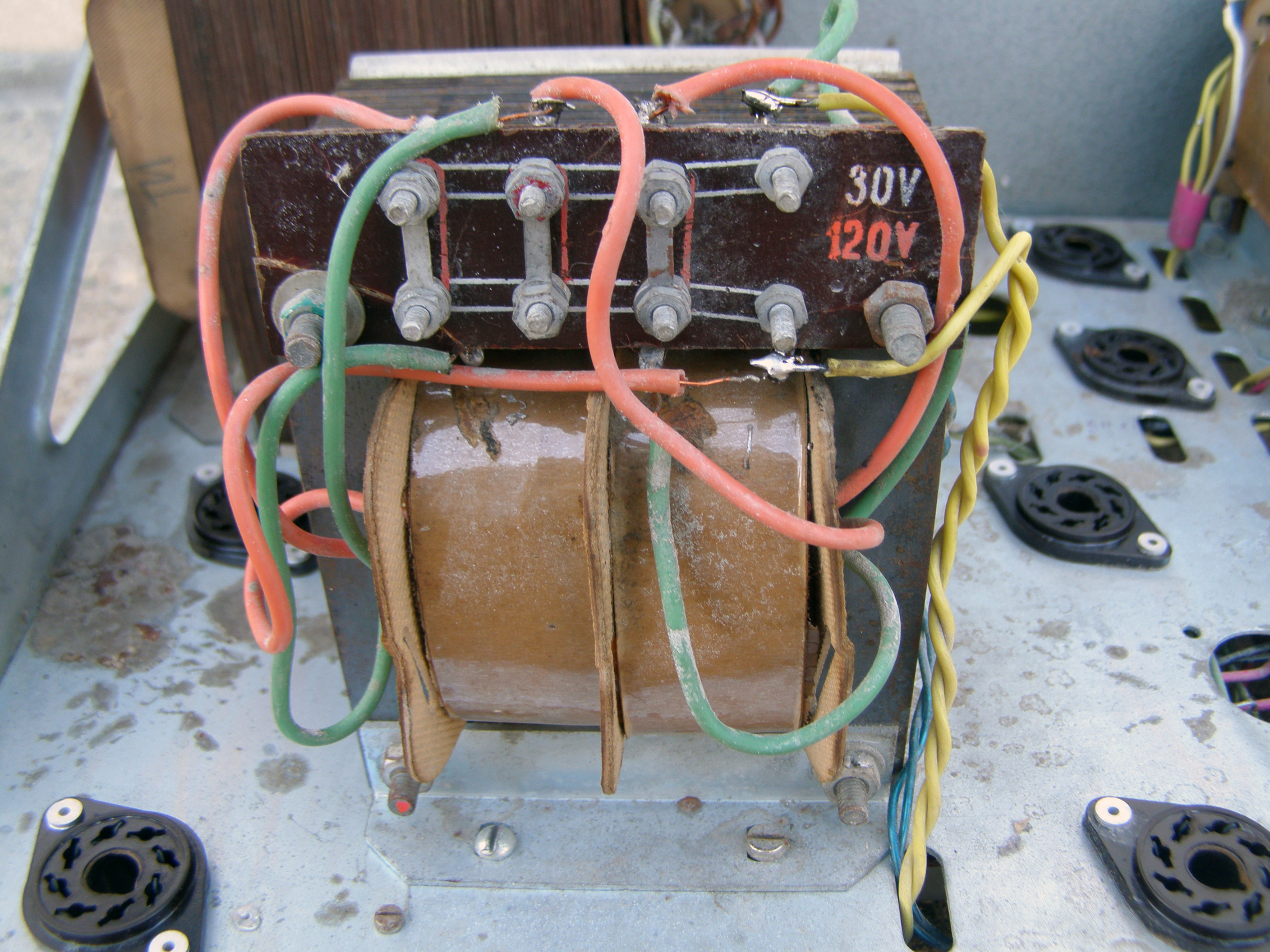

Усилвателната уредба се състои от радиоприемник, предусилвател с два микрофонни входа, един грамофонен вход, един вход линия и две крайни стъпала с изходна мощност 50W при номинални изходни напрежения 30V или 120V.

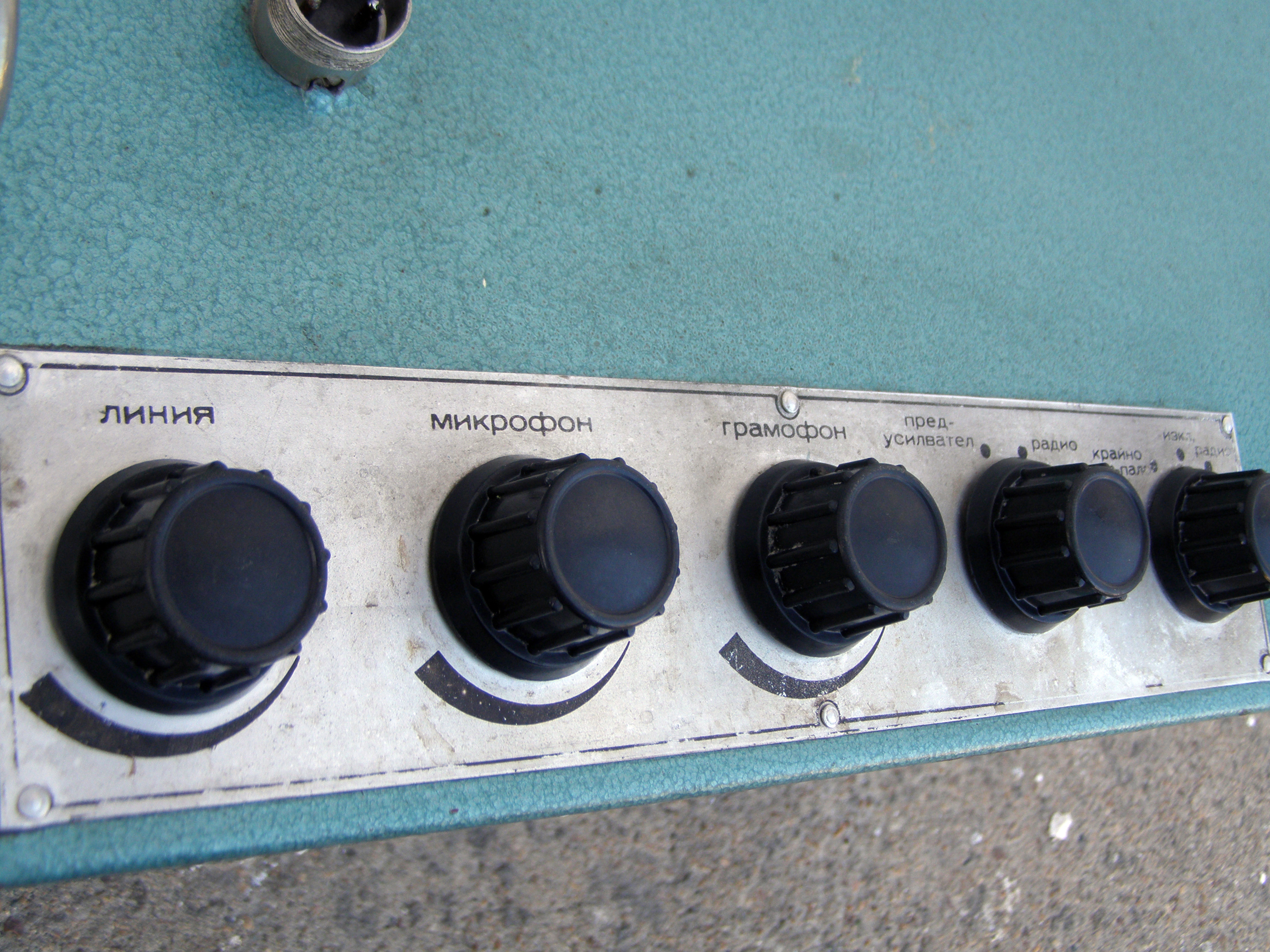

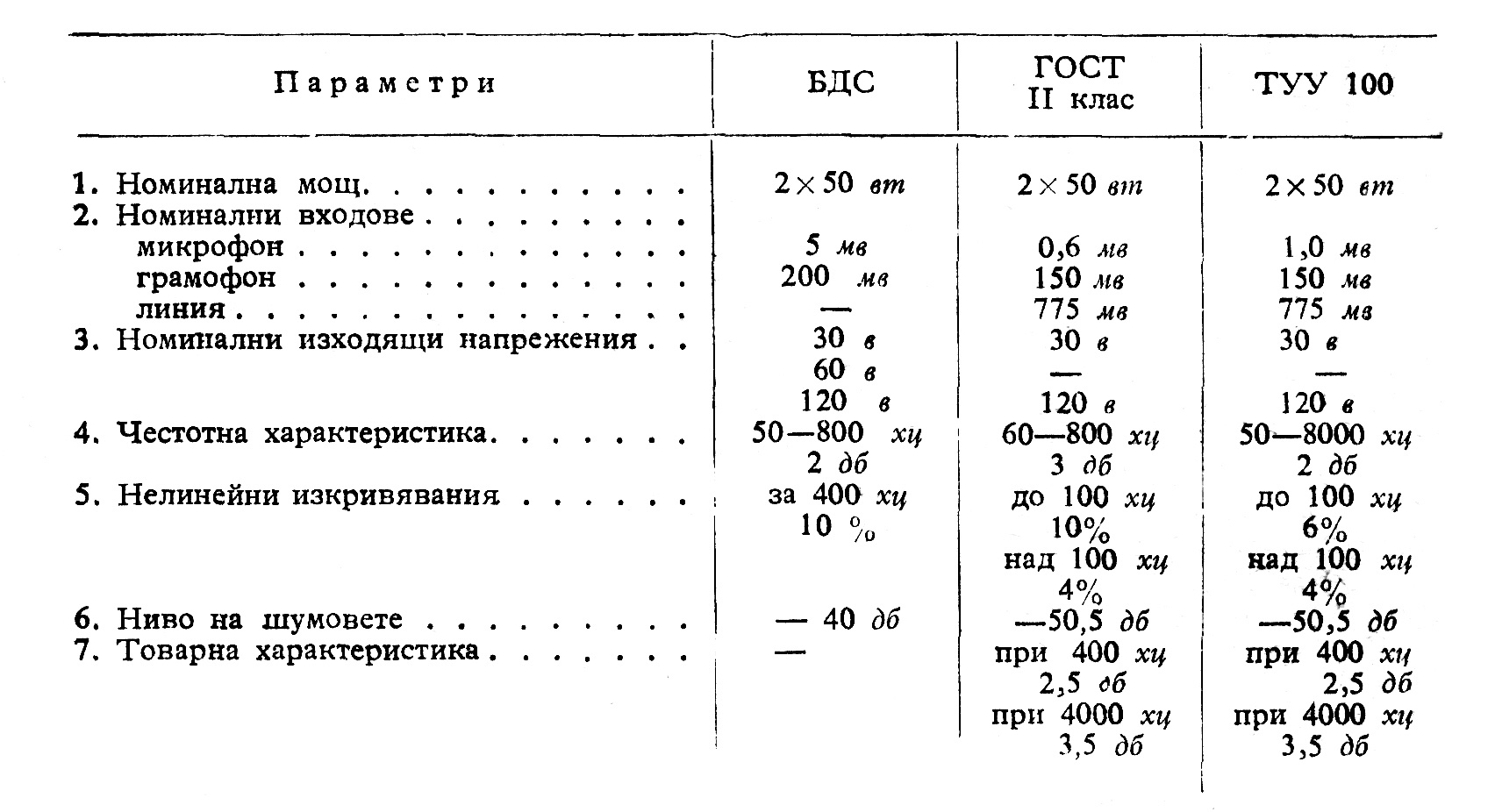

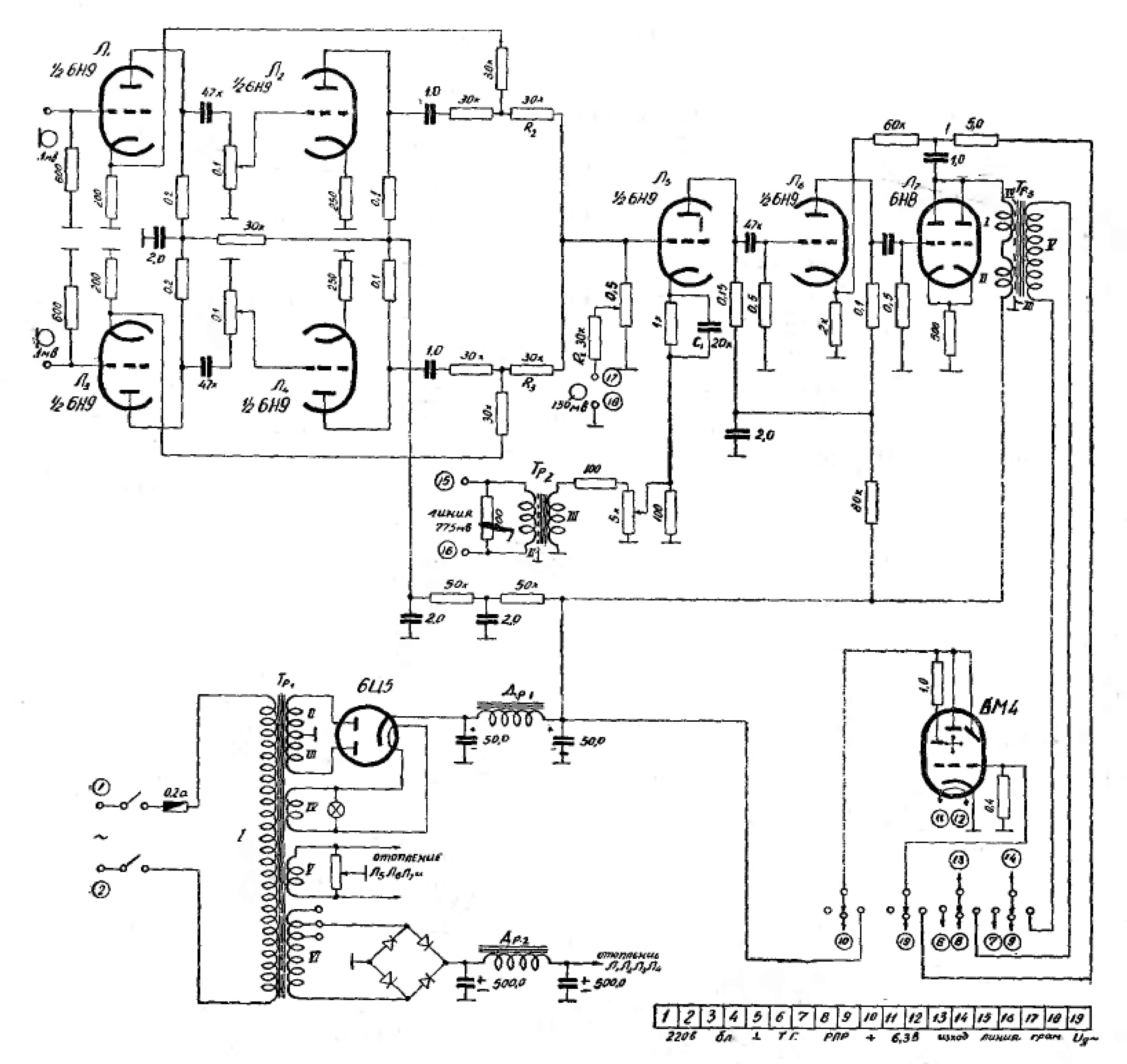

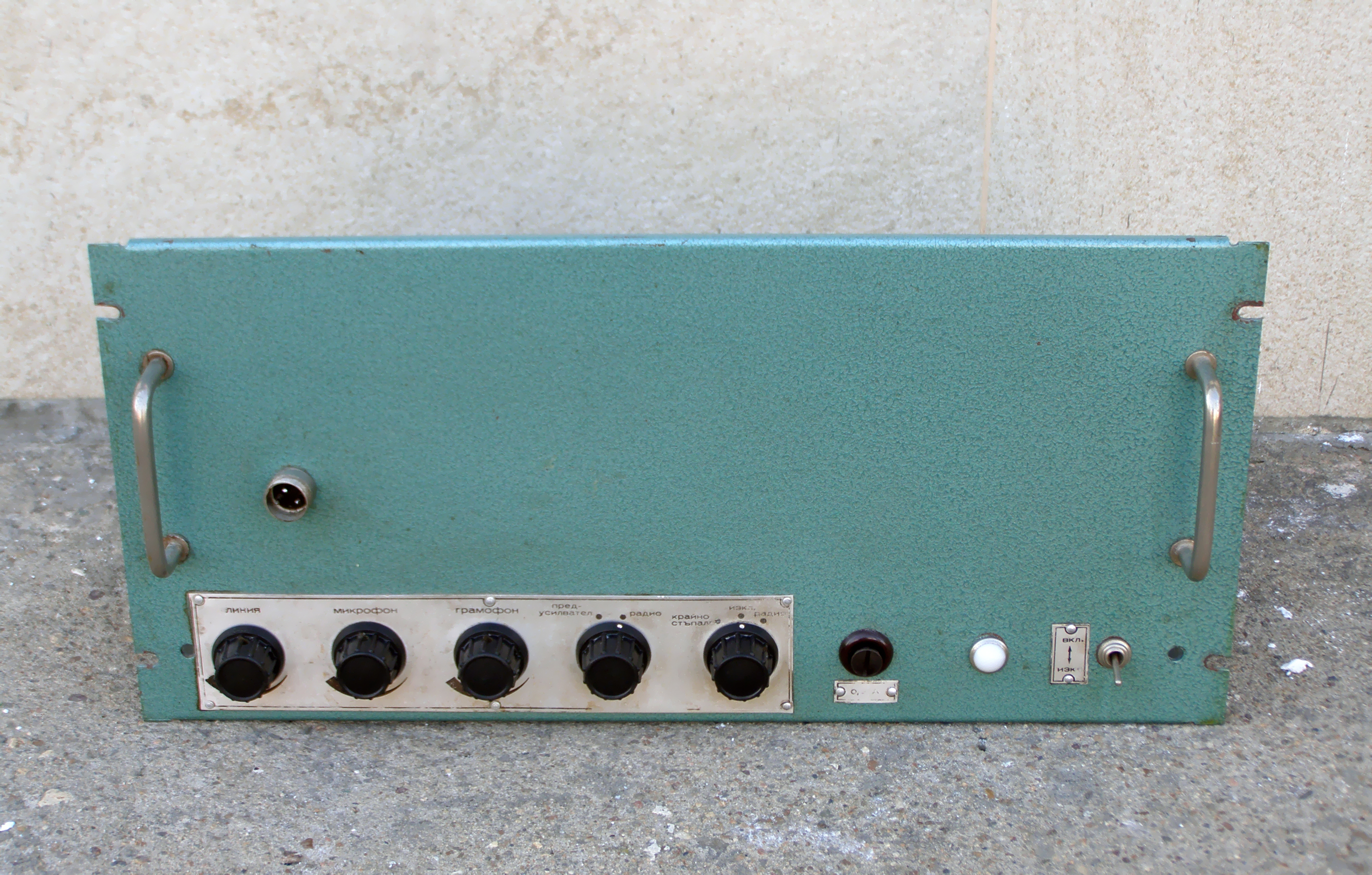

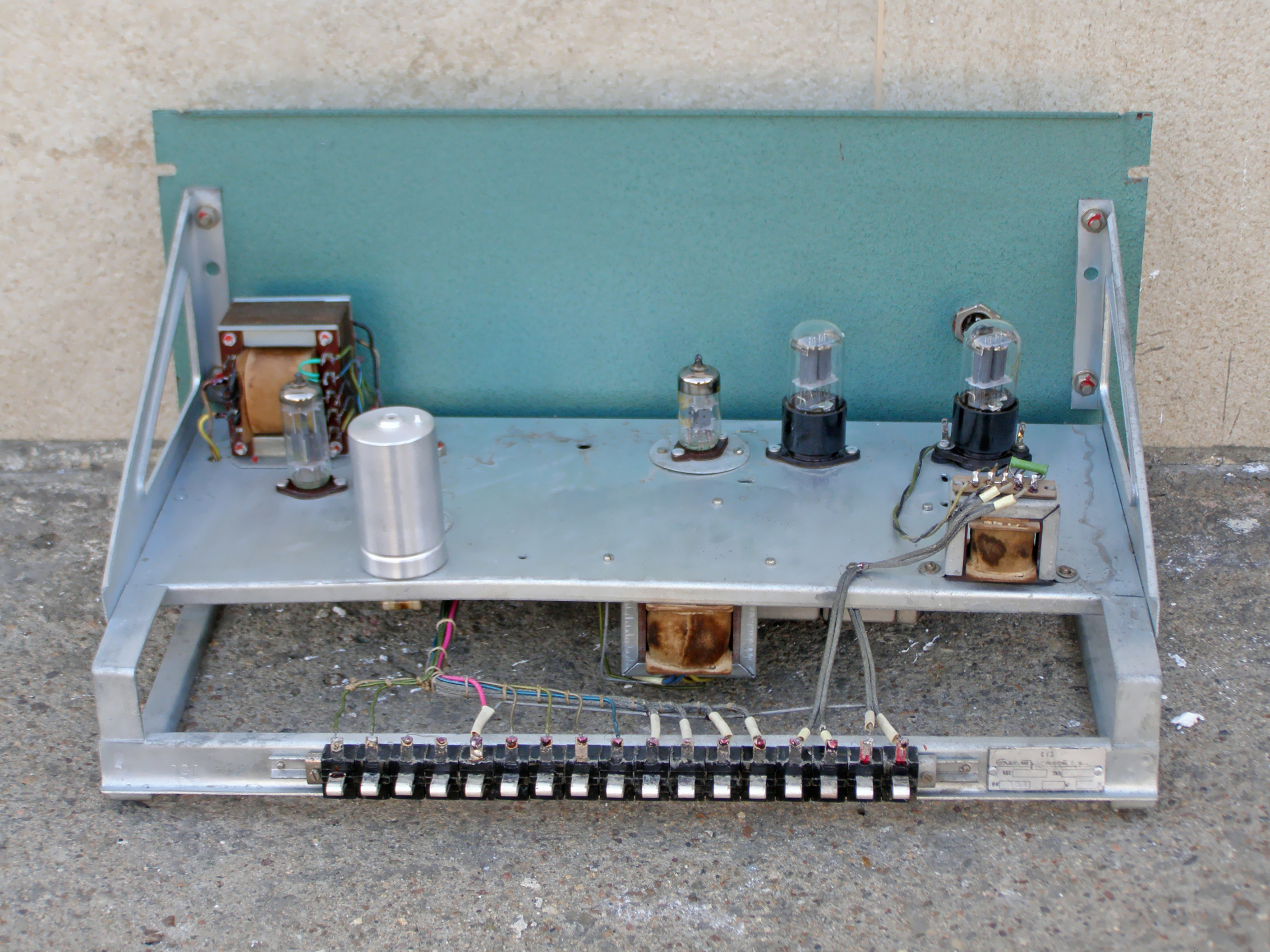

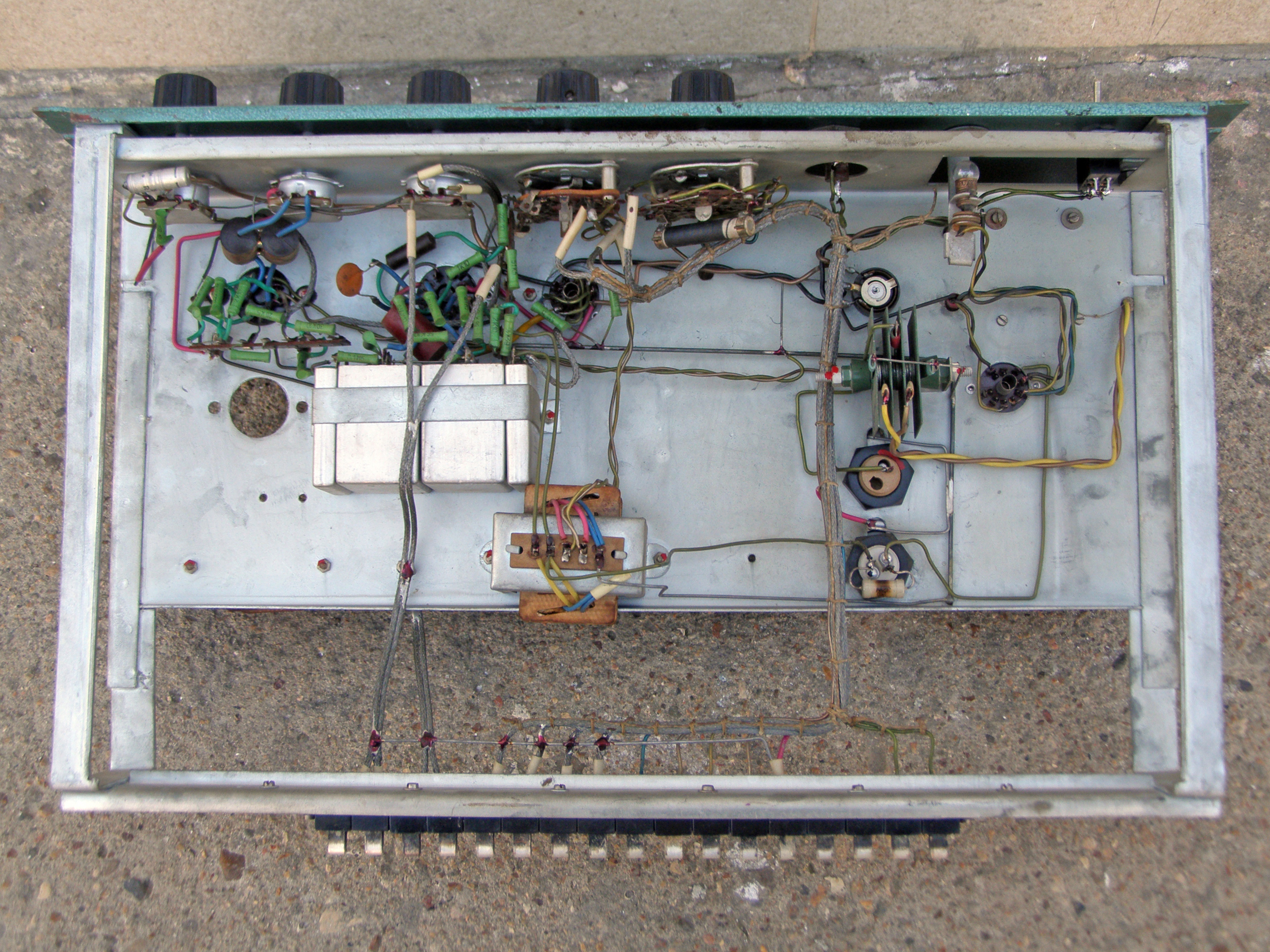

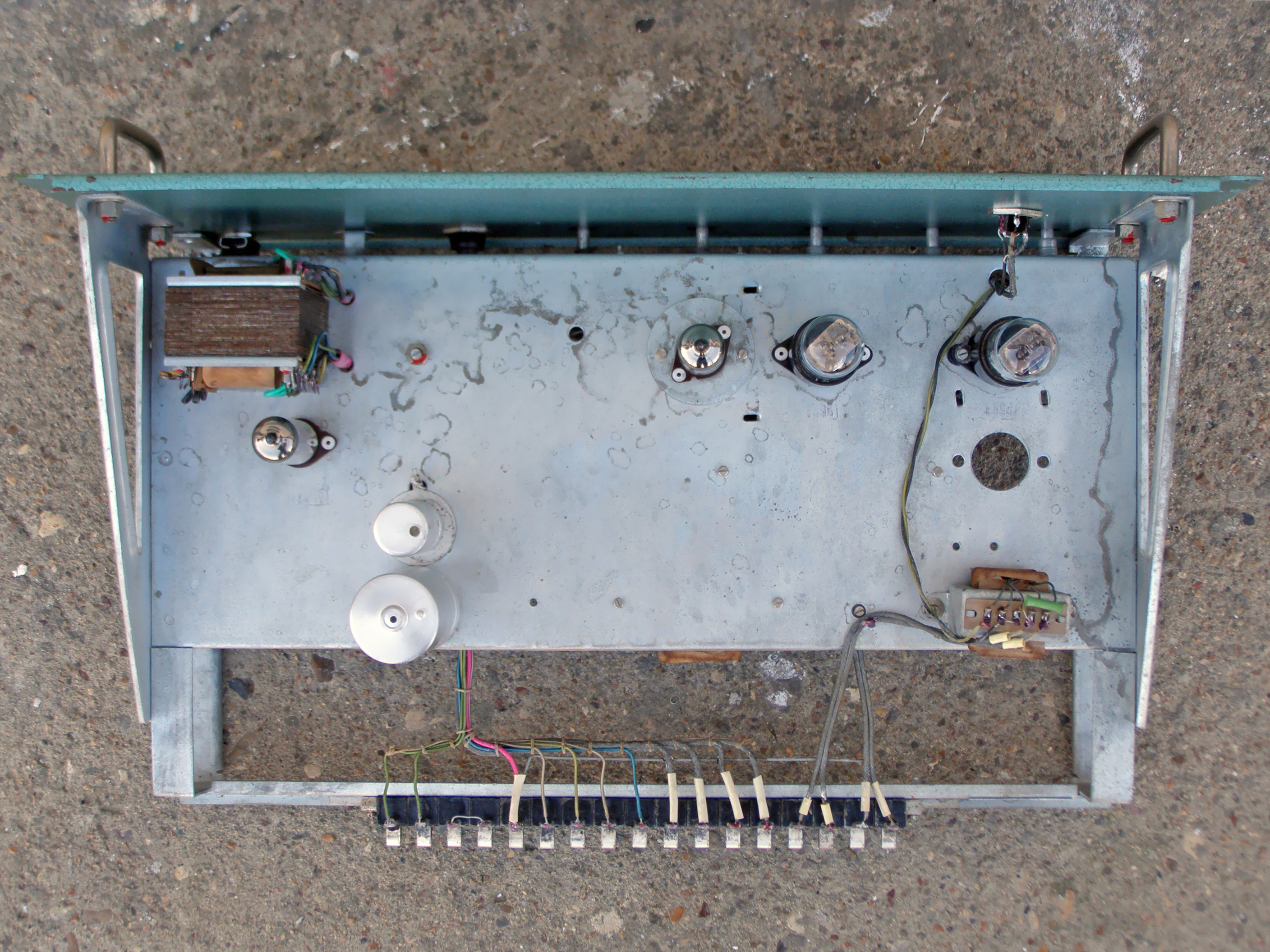

ТУУ-100 - предусилвател:

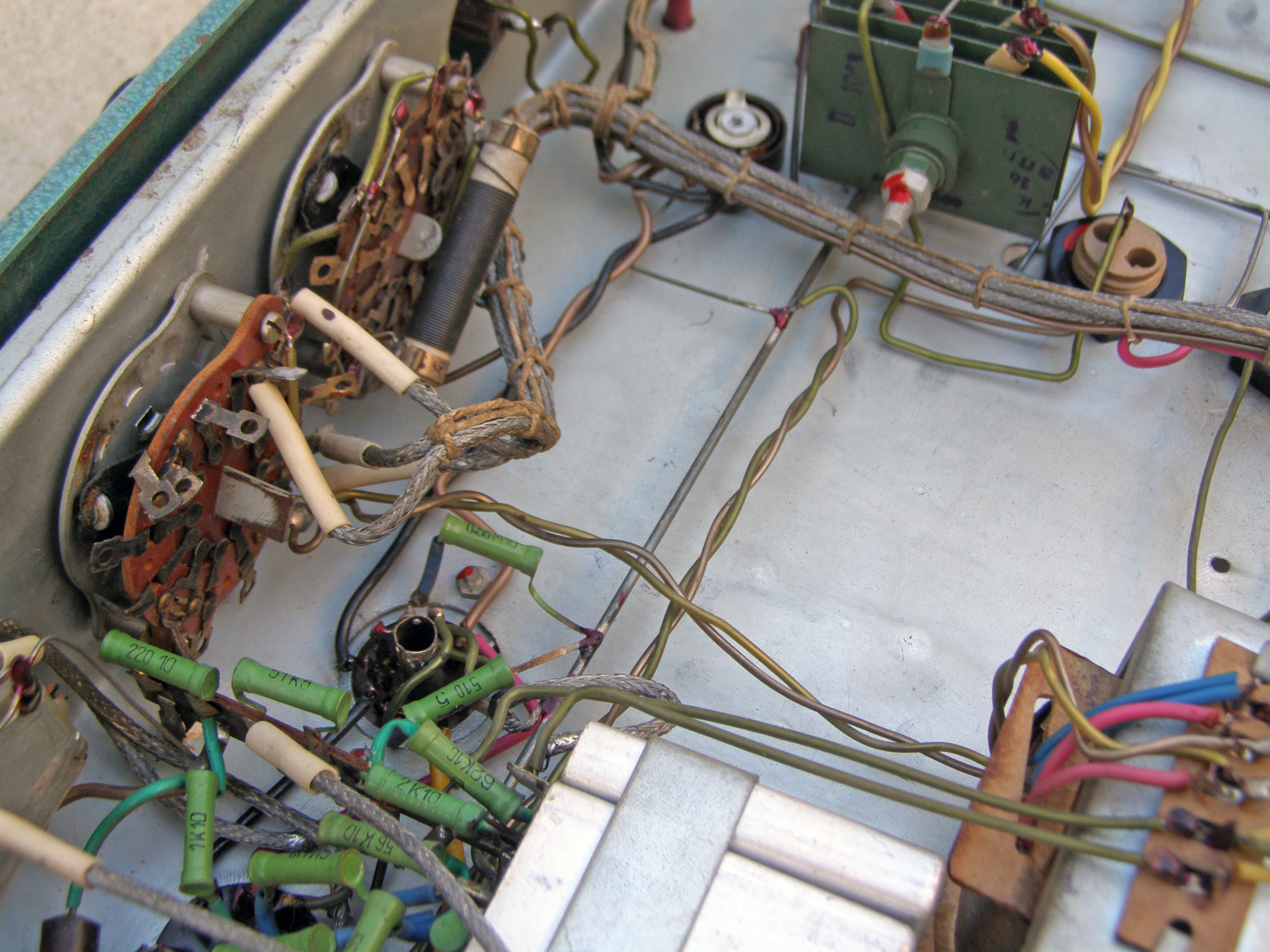

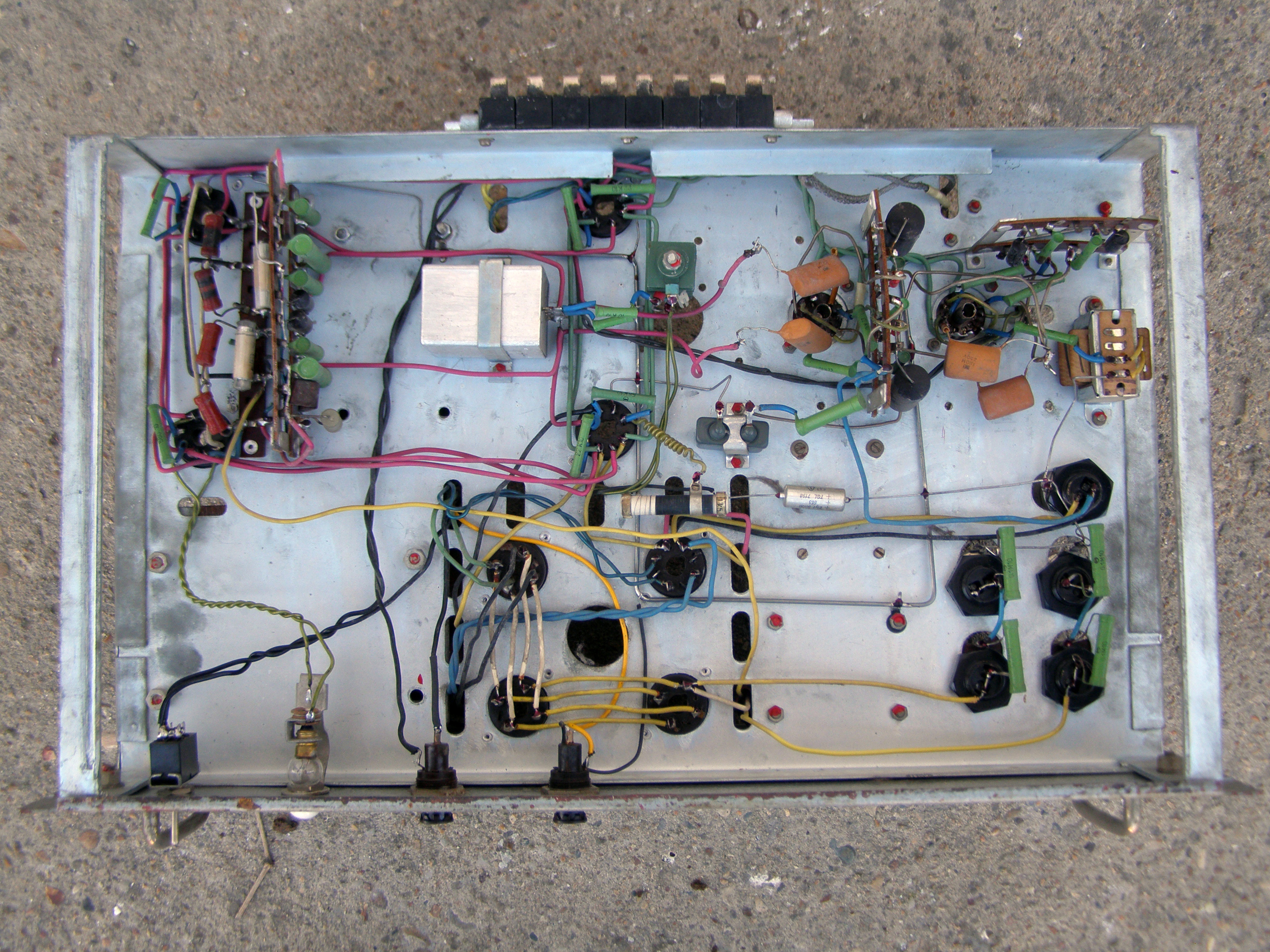

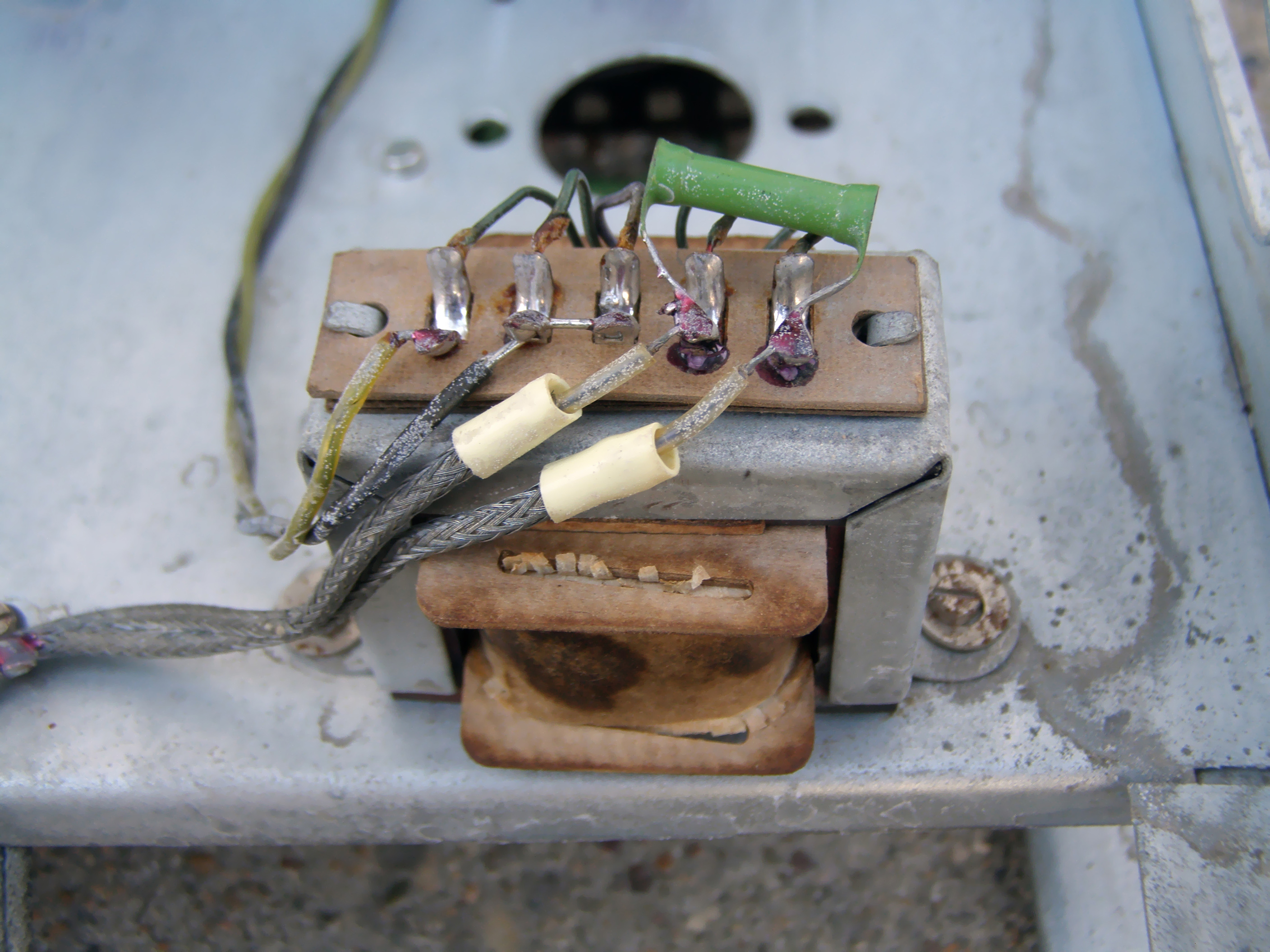

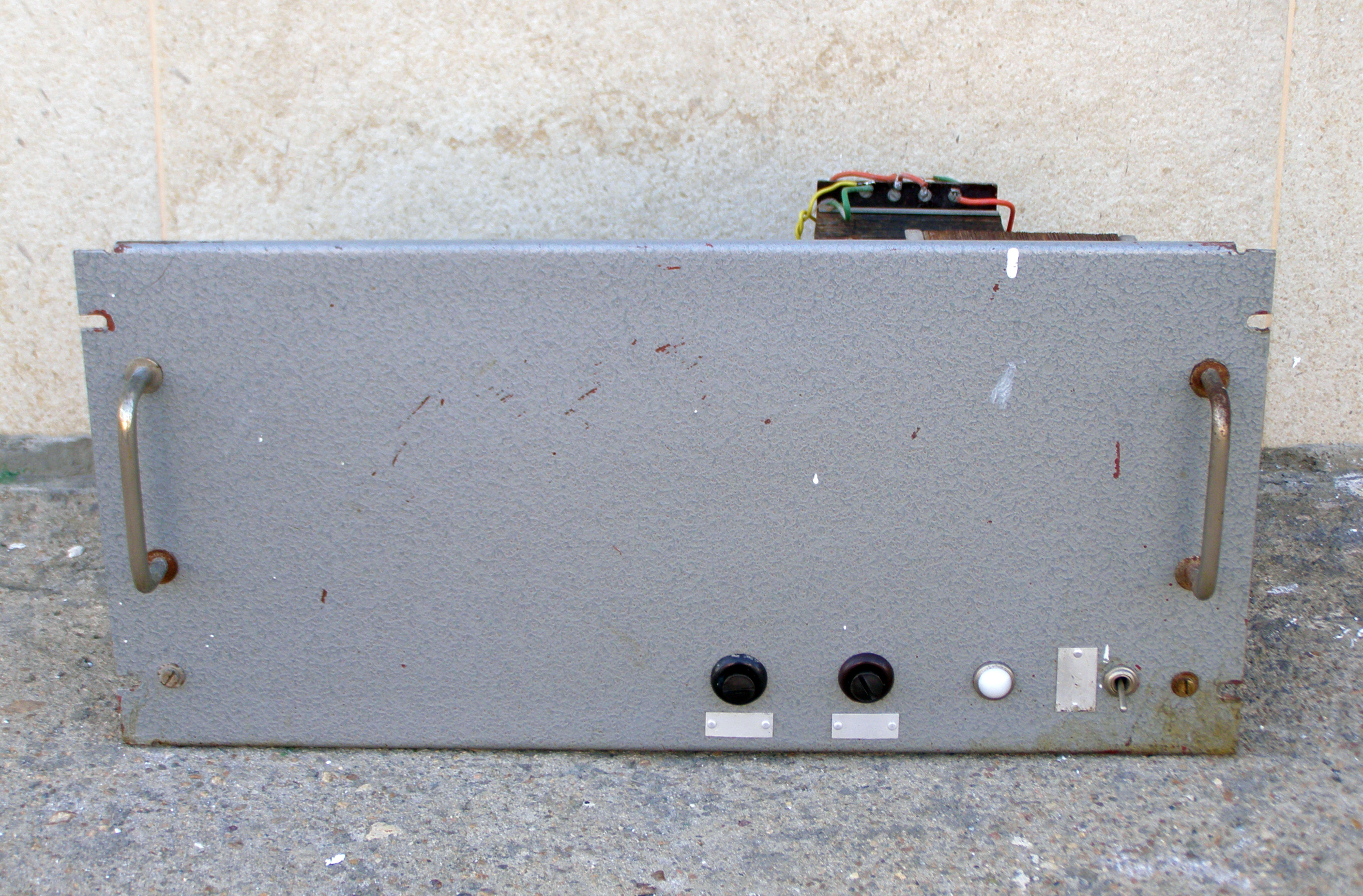

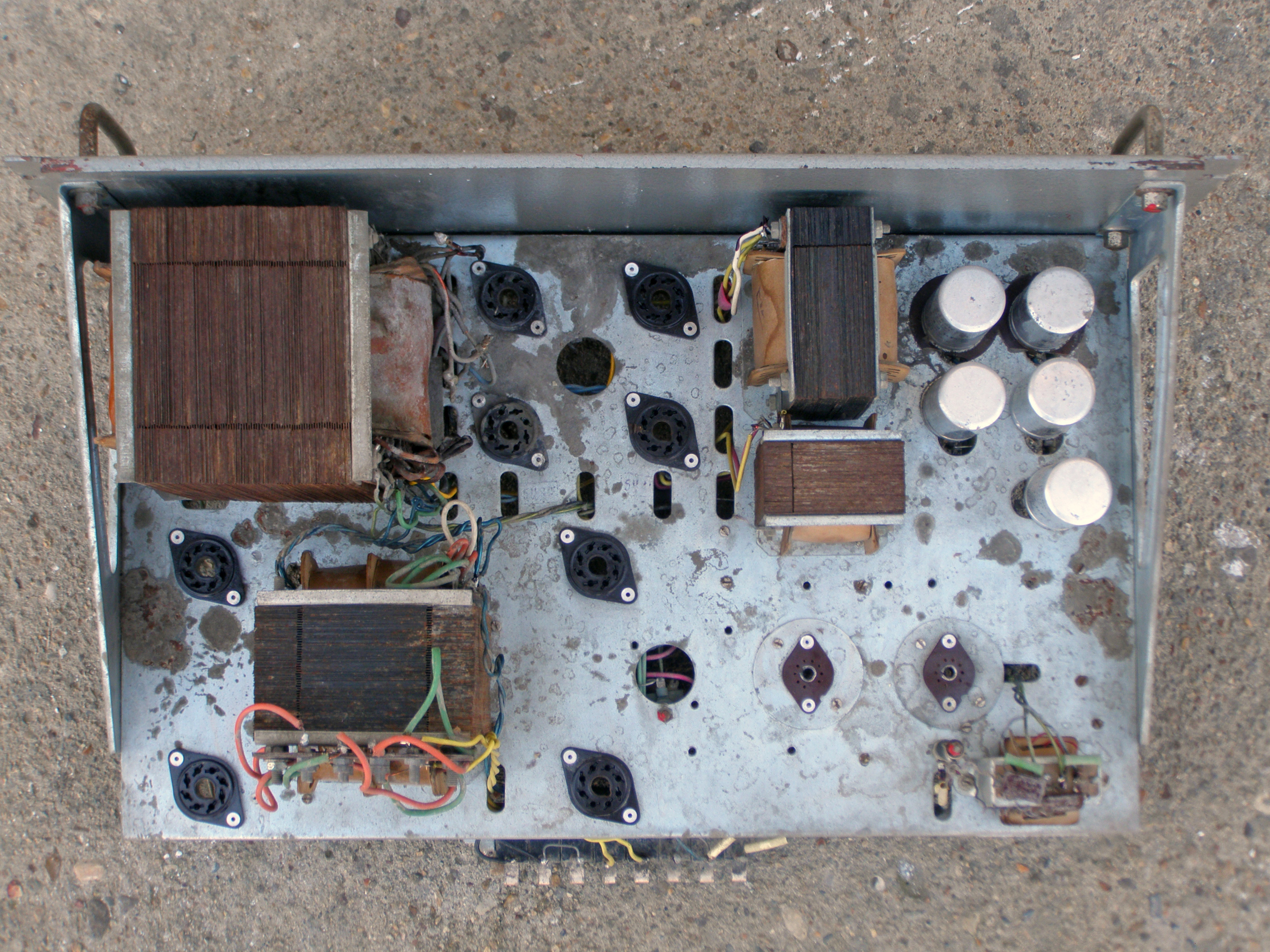

ТУУ-100 - крайно стъпало
 |
 |
 |
 |
 |
 |
 |
 |

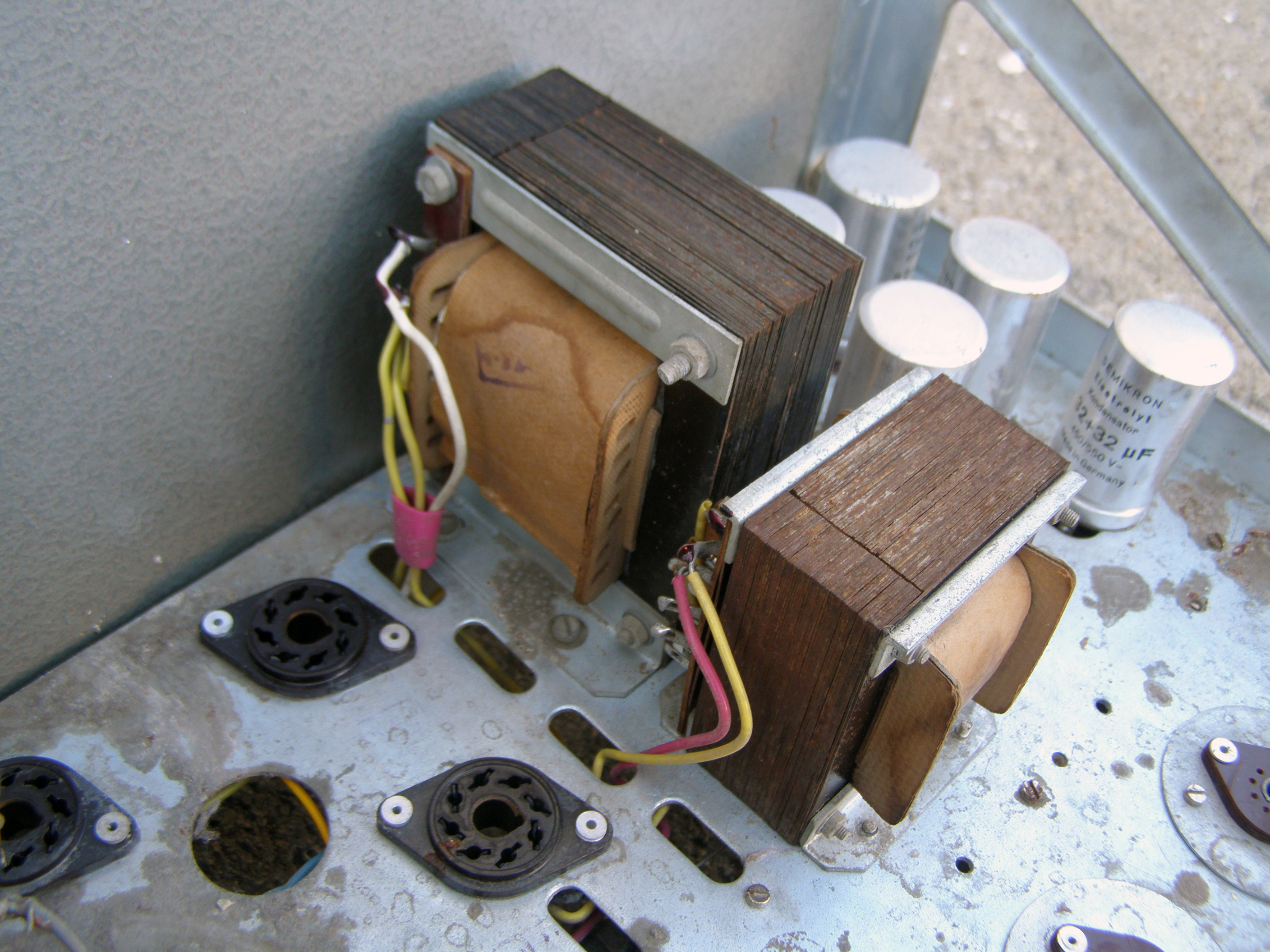

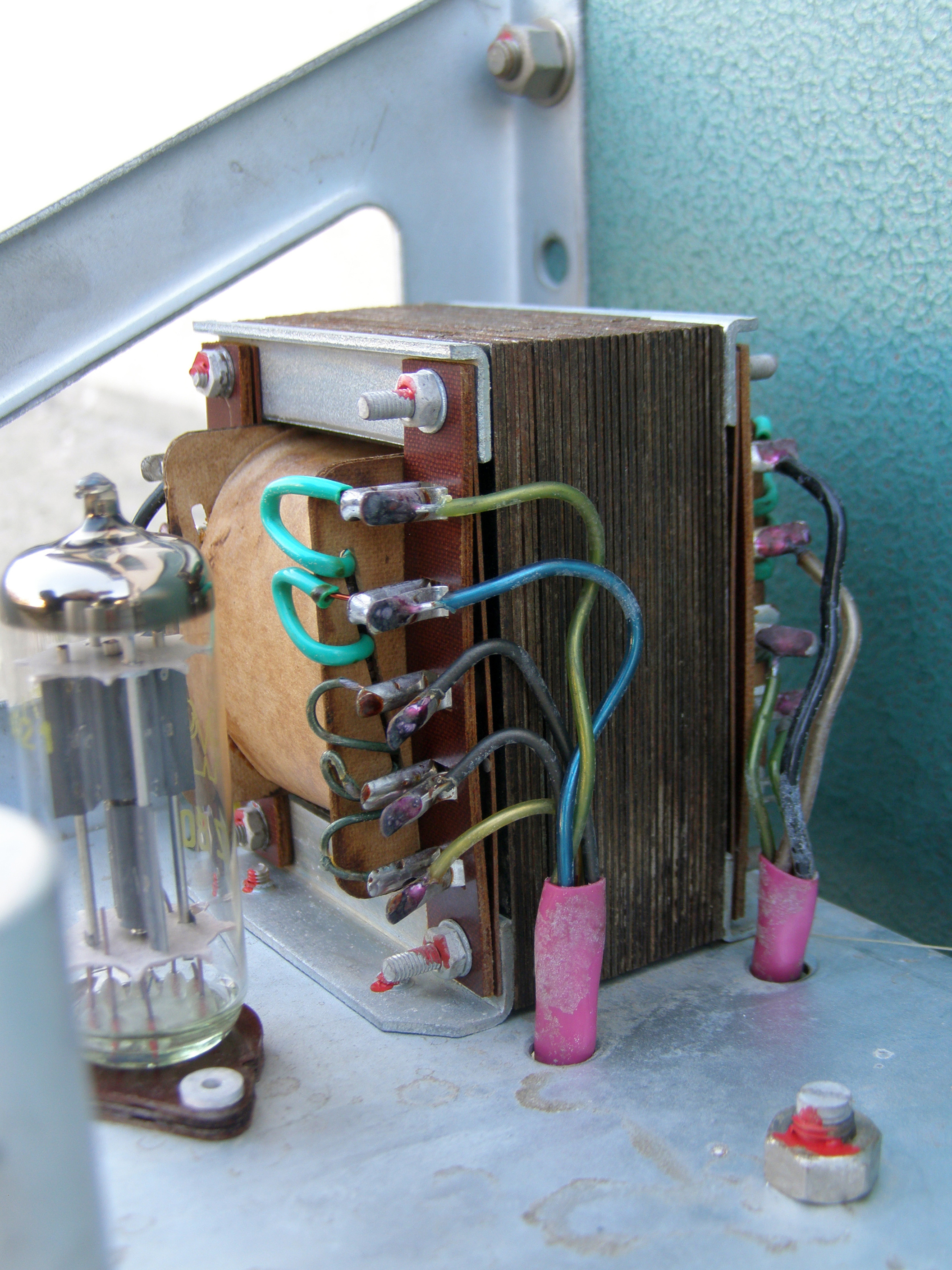

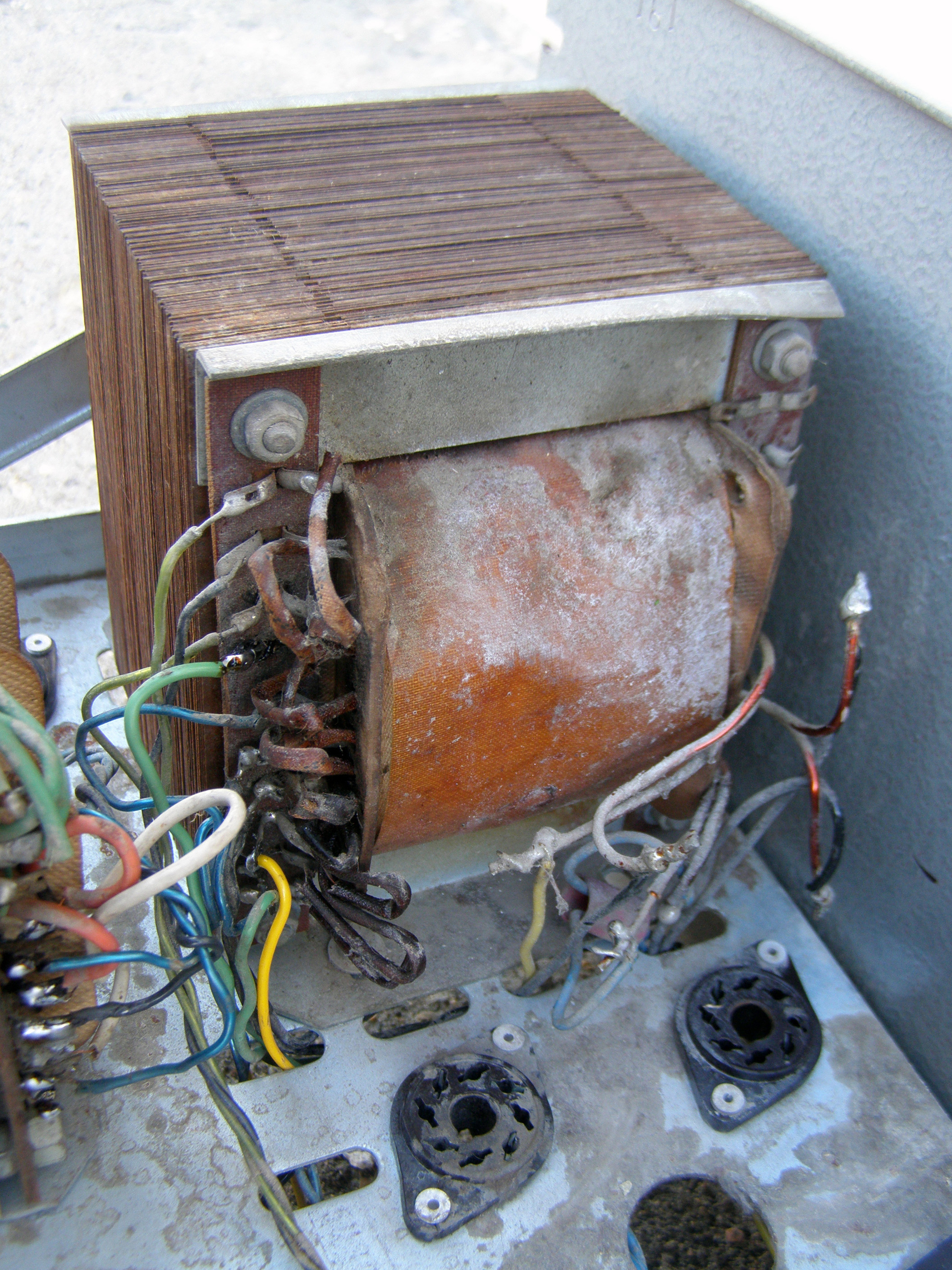

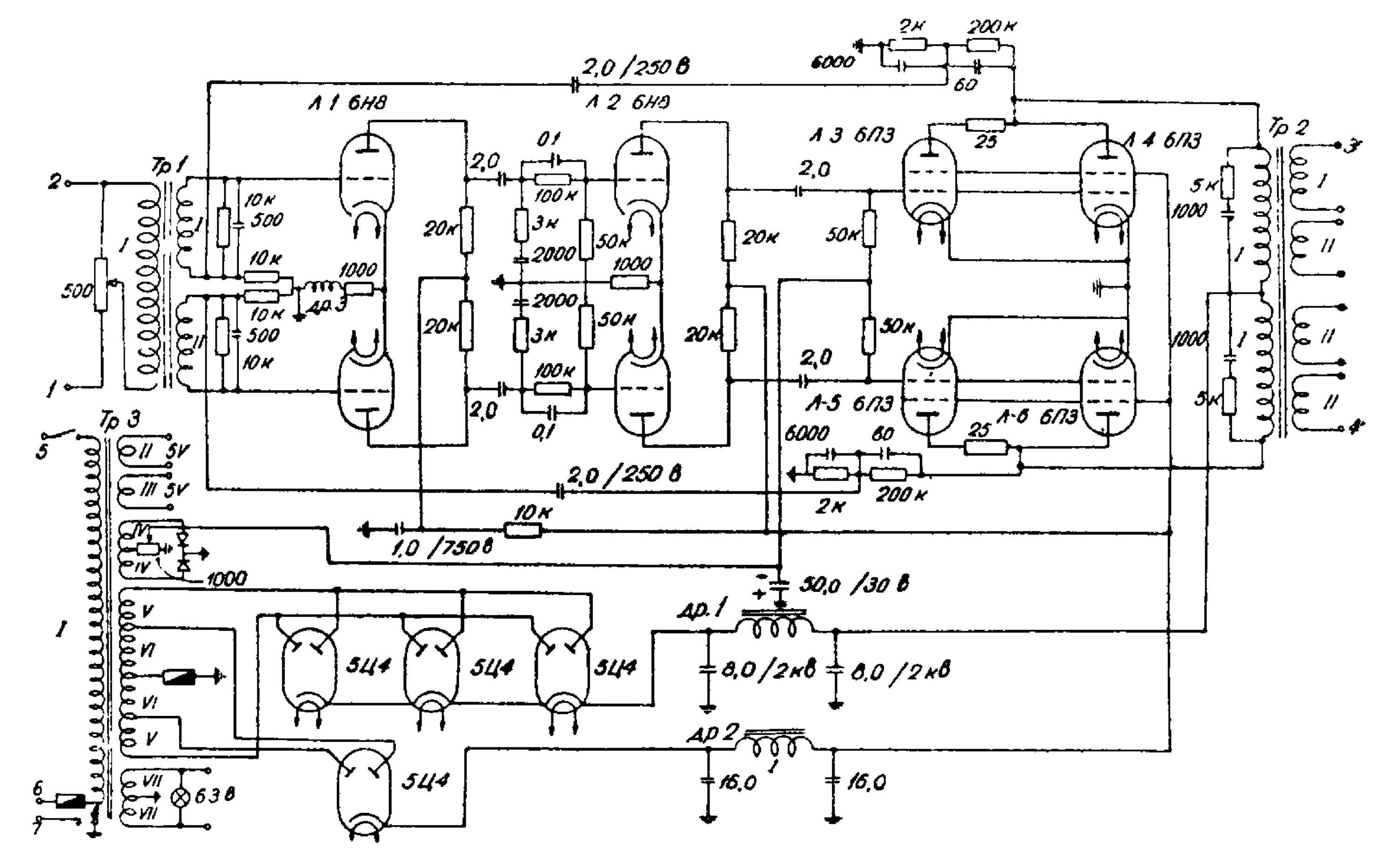

ТУУ-100 - крайно стъпало:

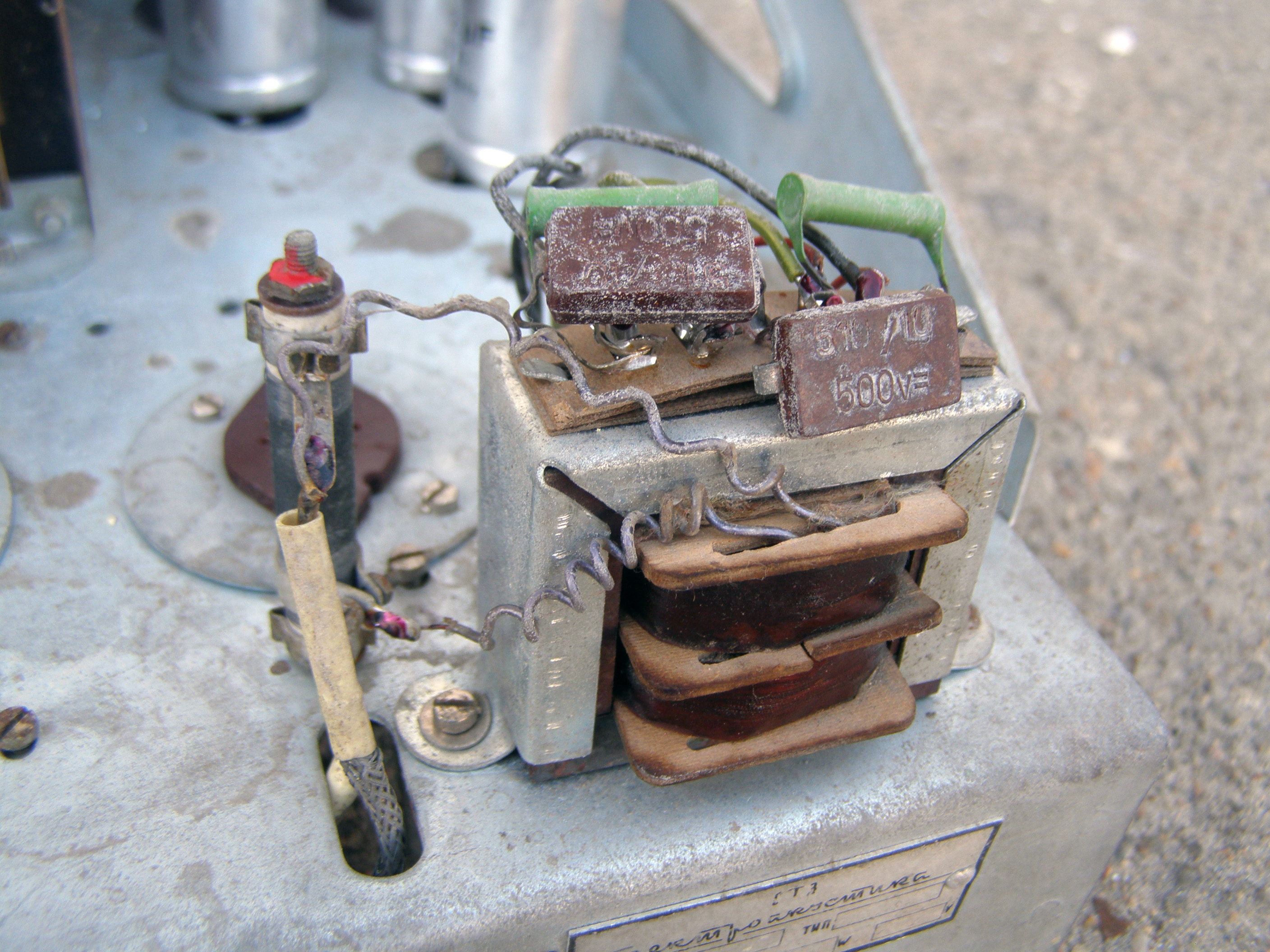

ТУУ-100 - крайно стъпало
 |
 |
 |
 |
 |
 |
 |
 |
Транслационна уредба ТУУ-100 (сп. "Радио", бр. 11/1955 г.)[pdf][614kb]
Транслационна уредба ТУУ-100 - Предусилвател (сп. "Радио", бр. 12/1955 г.)[pdf][589kb]
Транслационна уредба ТУУ-100 - Крайно стъпало (сп. "Радио", бр. 1/1956 г.)[pdf][230kb]
Божидар Цветанов
10 април 2021 година
