Усилвателна уредба УУ 75/150
/kn34pc.com/схеми/усилватели/...

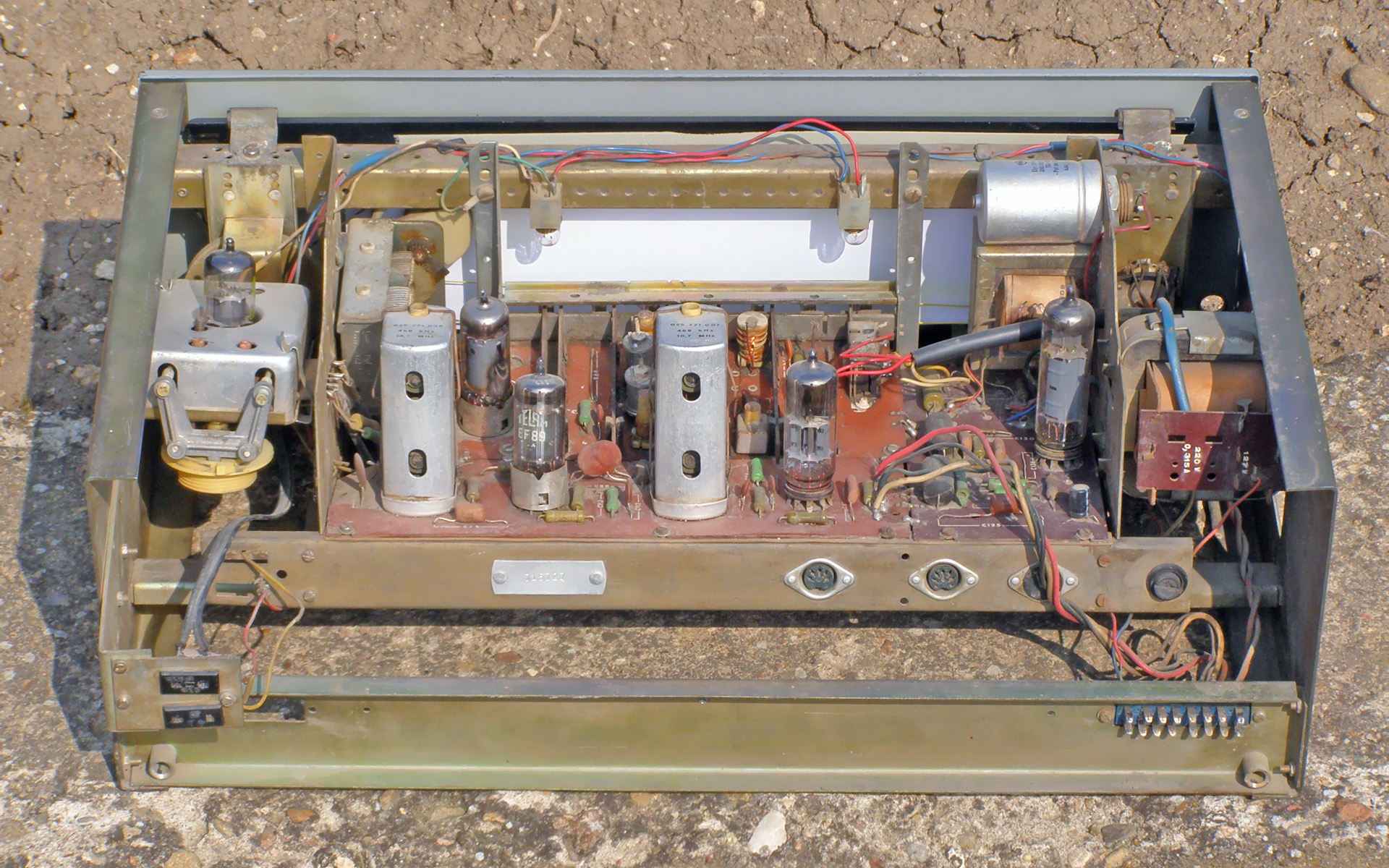

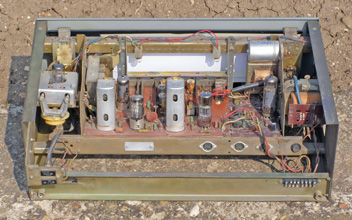

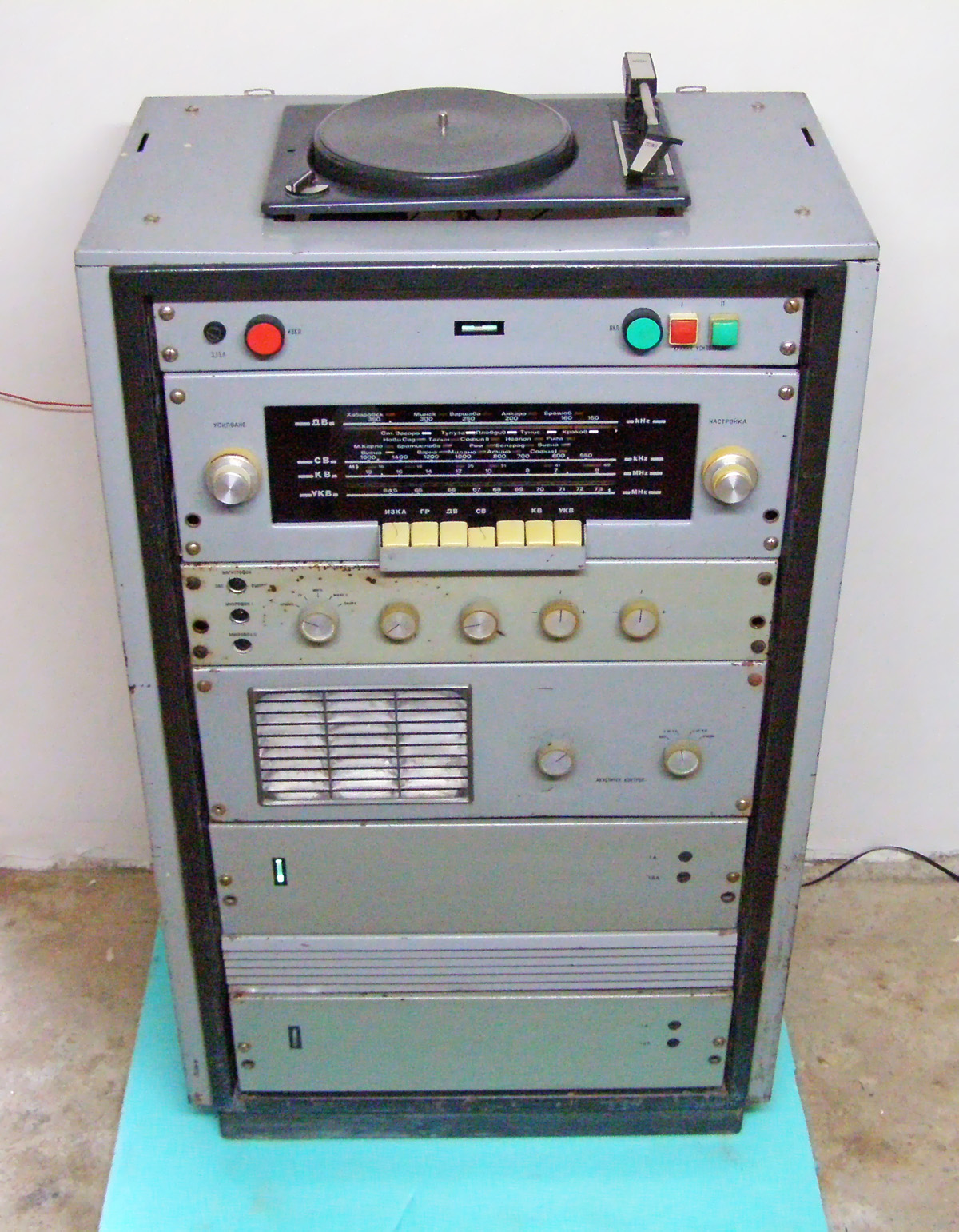

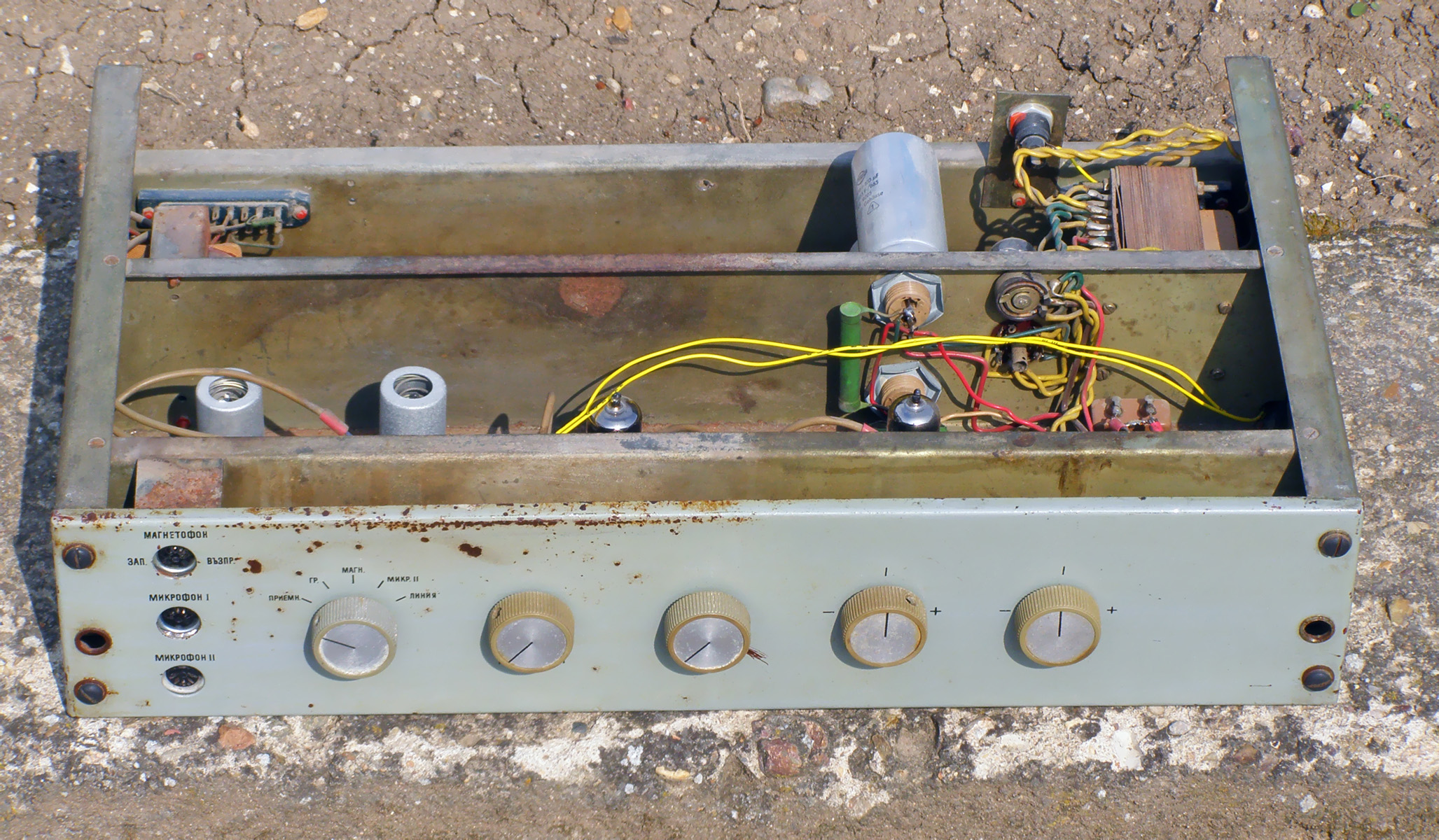

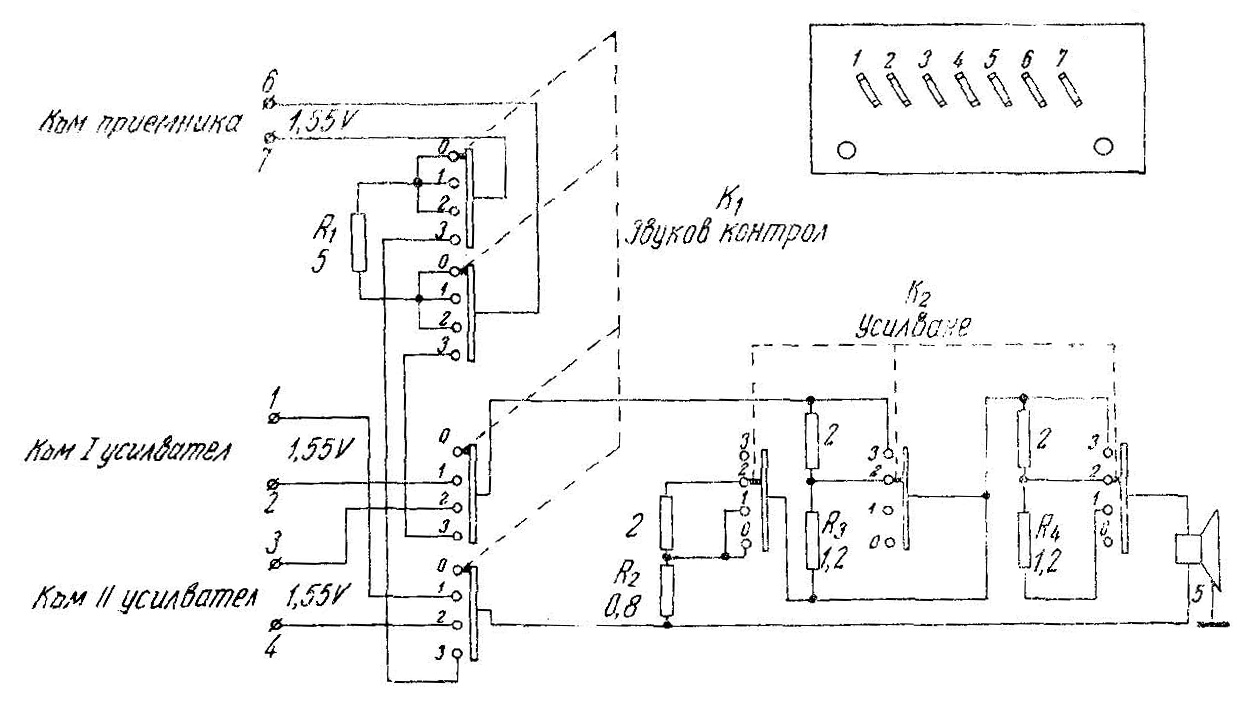

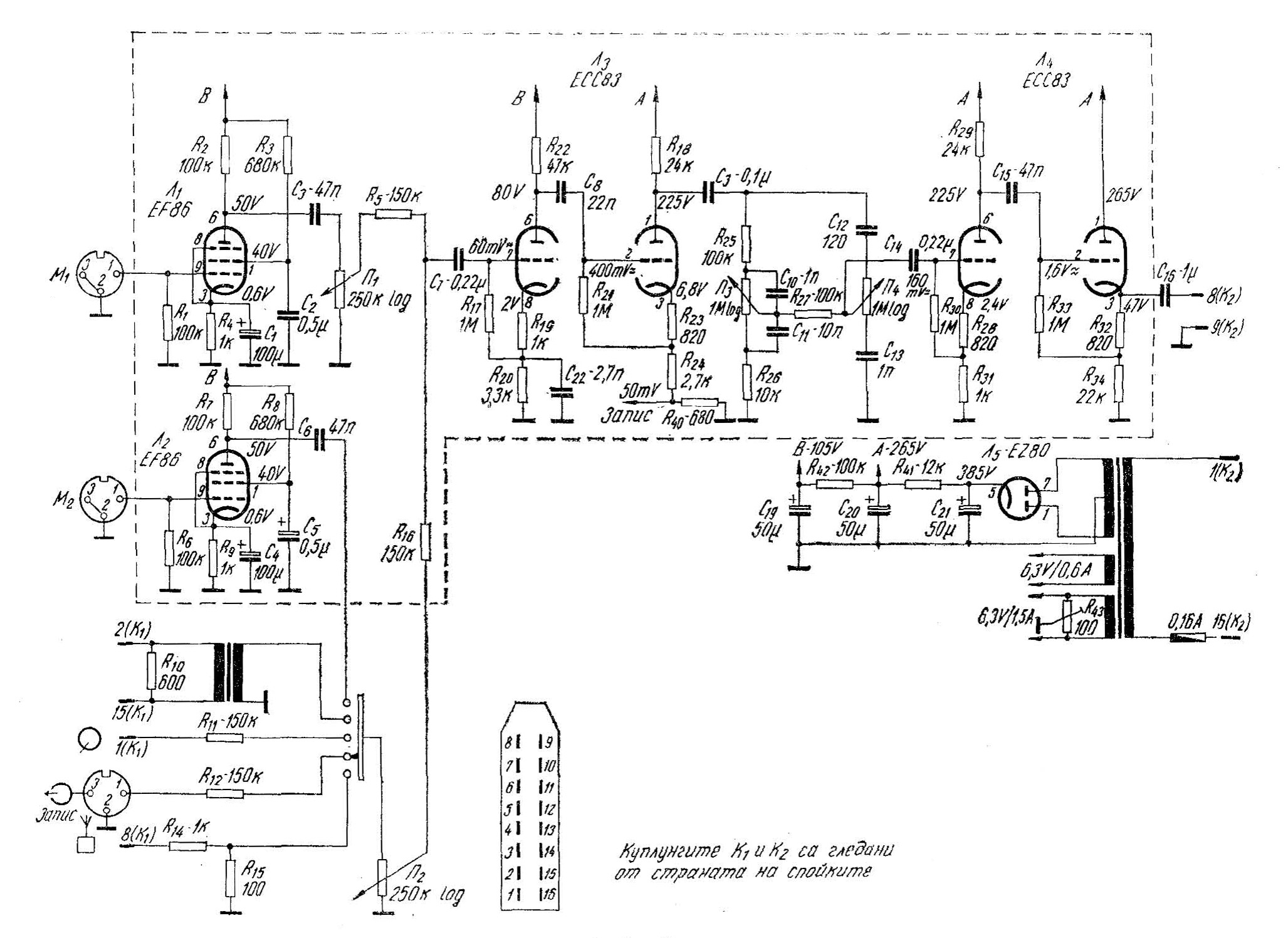

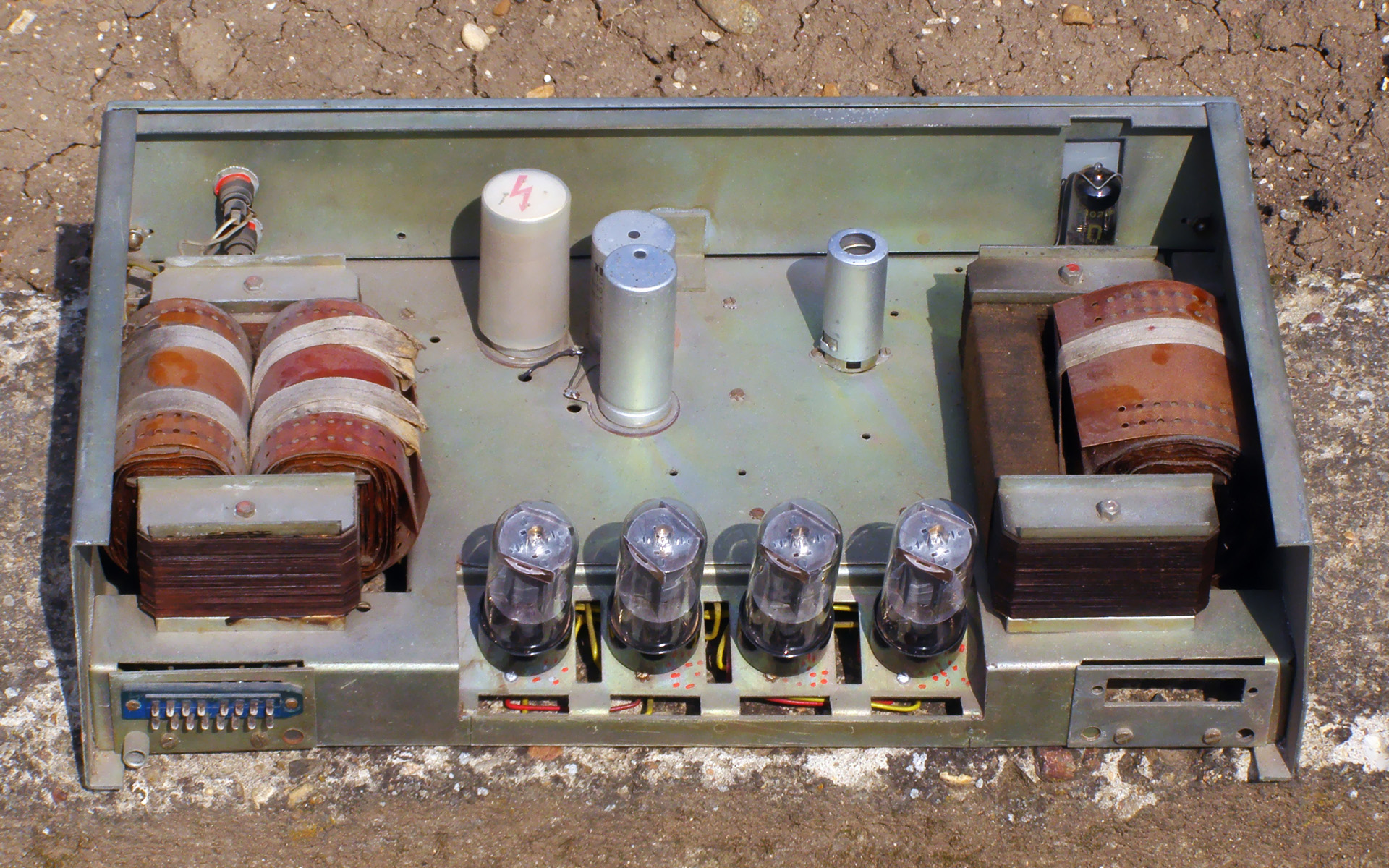

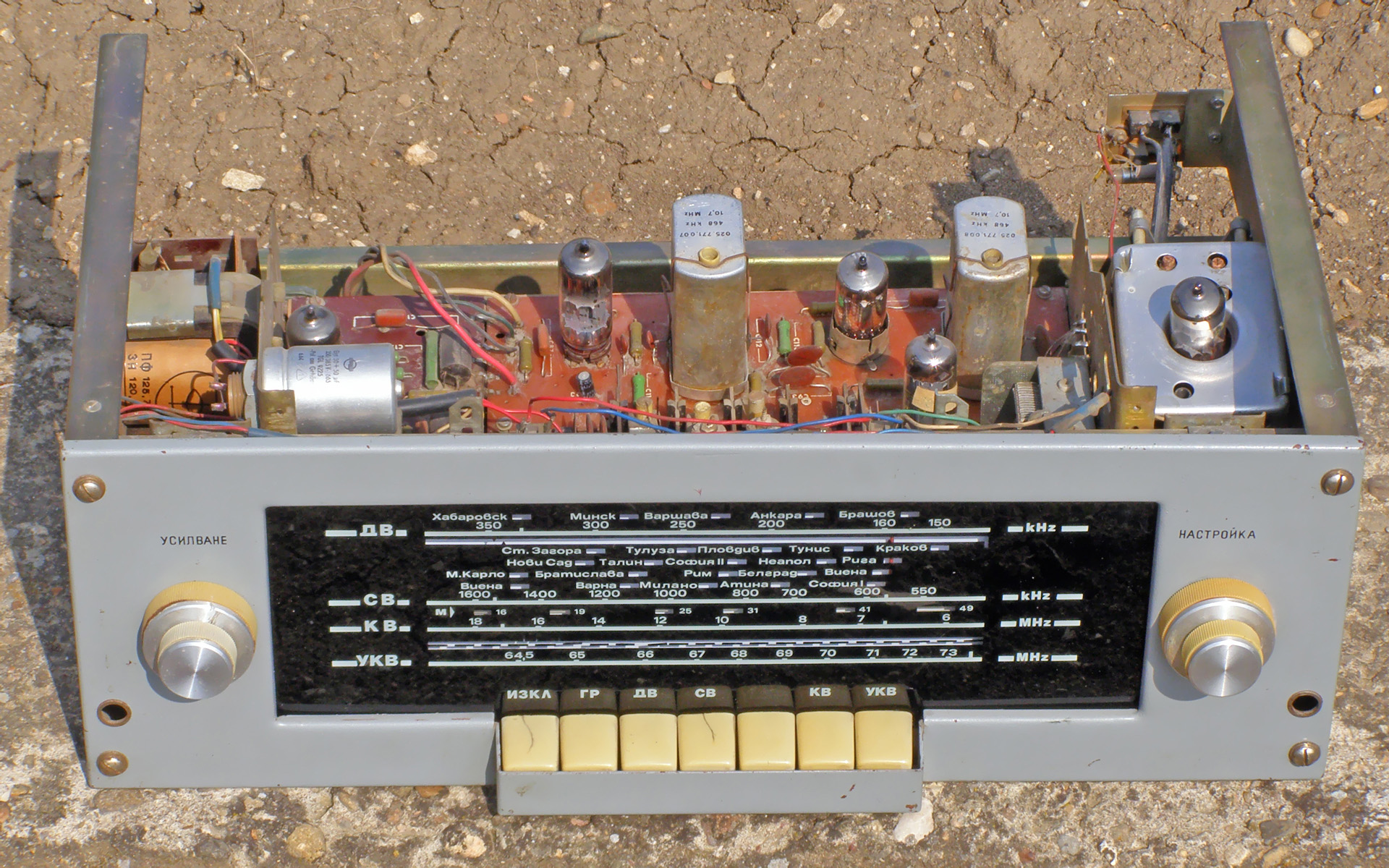

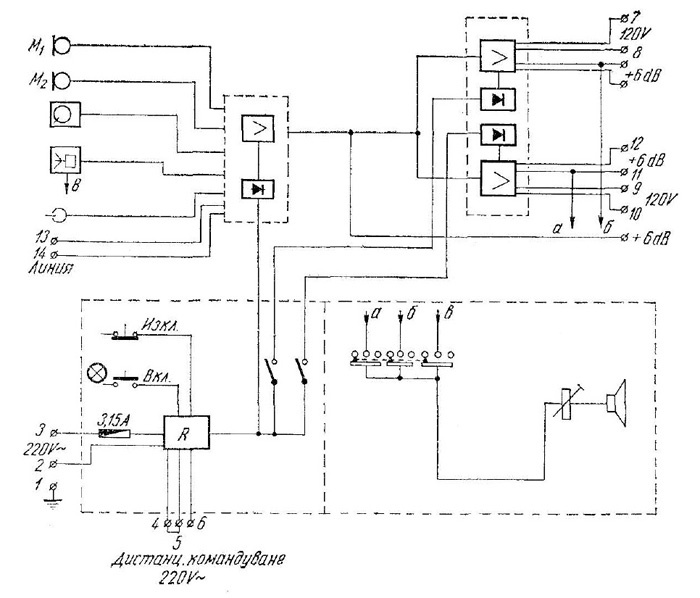

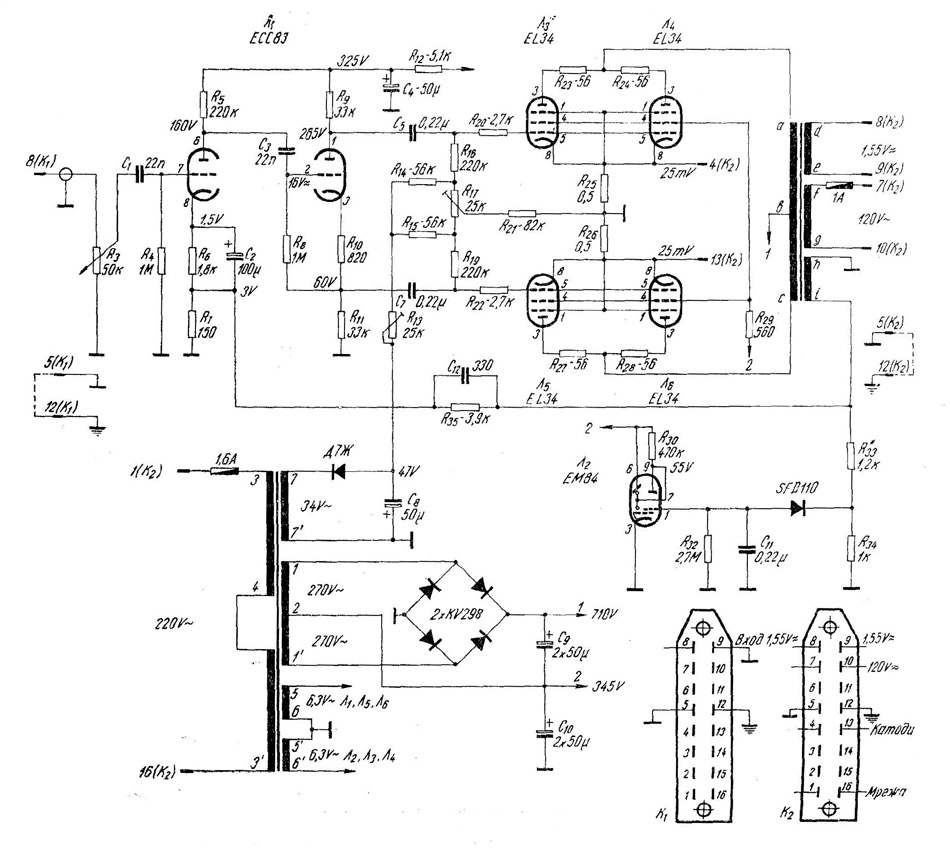

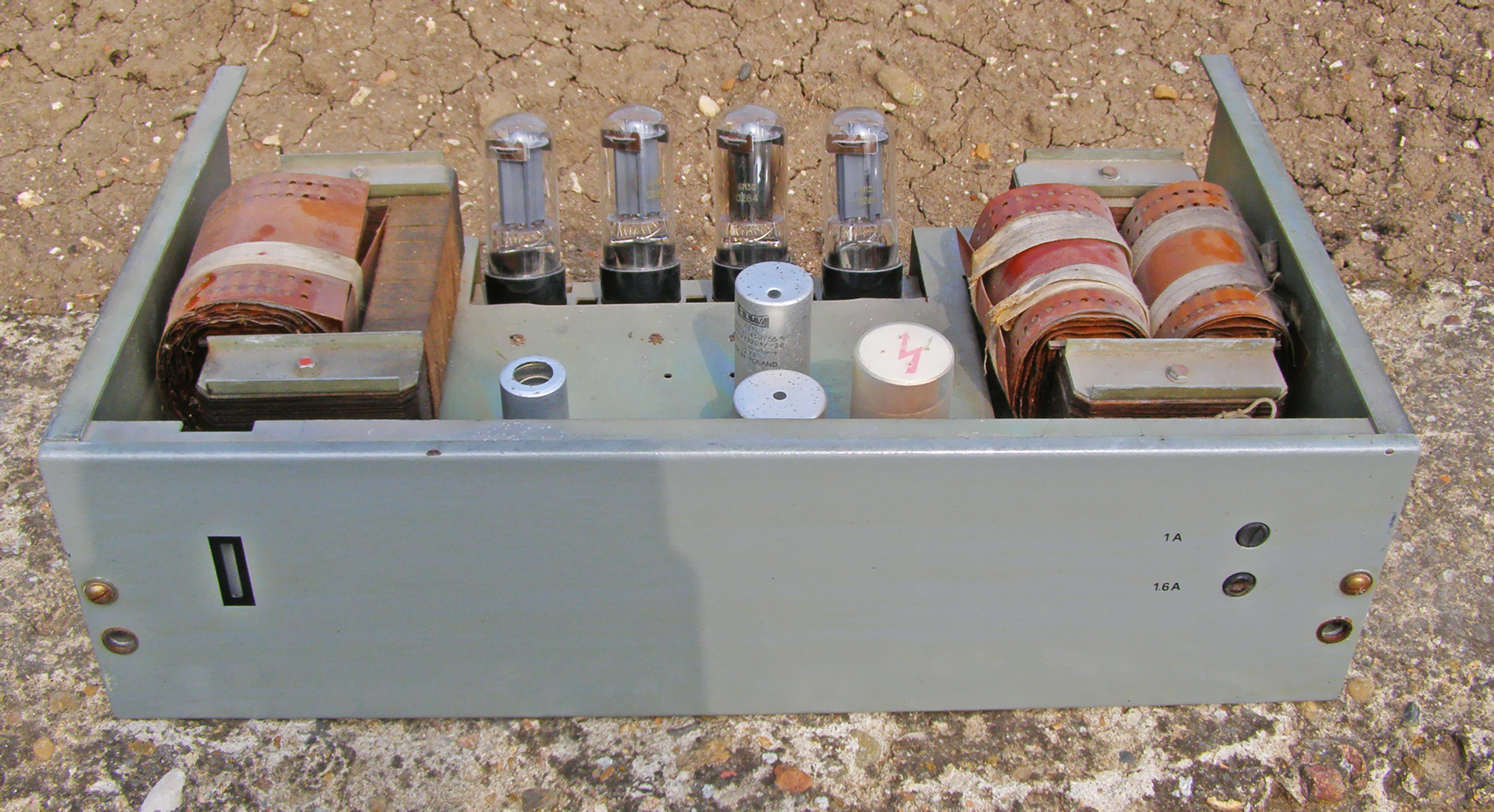

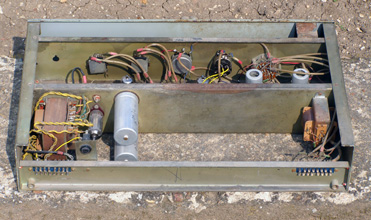

Усилвателната уредба е предназначена за озвучаване на предприятия, големи ресторанти, гари, летища, неголеми открити площи и др. Оформена е като вертикален станок - винкелна конструкция с размери 1010 х 580 х 377 mm и представлява комплект от грамофон, пусково табло, радиоприемник, предусилвател, блок акустичен контрол и крайни усилватели на мощност. Произвежда се в два варианта: УУ 75 W с едно крайно стъпало с изходна мощност 75 W и УУ 150 с две крайни стъпала и изходяща мощност 150 W. Уредбите имат един независим и един превключваем микрофонен вход и входове "магнитофон", "радио" и "линия".
 |
 |
 |
 |
 |
 |
 |
 |
Всички
команди са разположени на лицевите плочи на отделните блокове. Изходите са
монтирани на специални клеми, разположени под задния капак на уредбата.

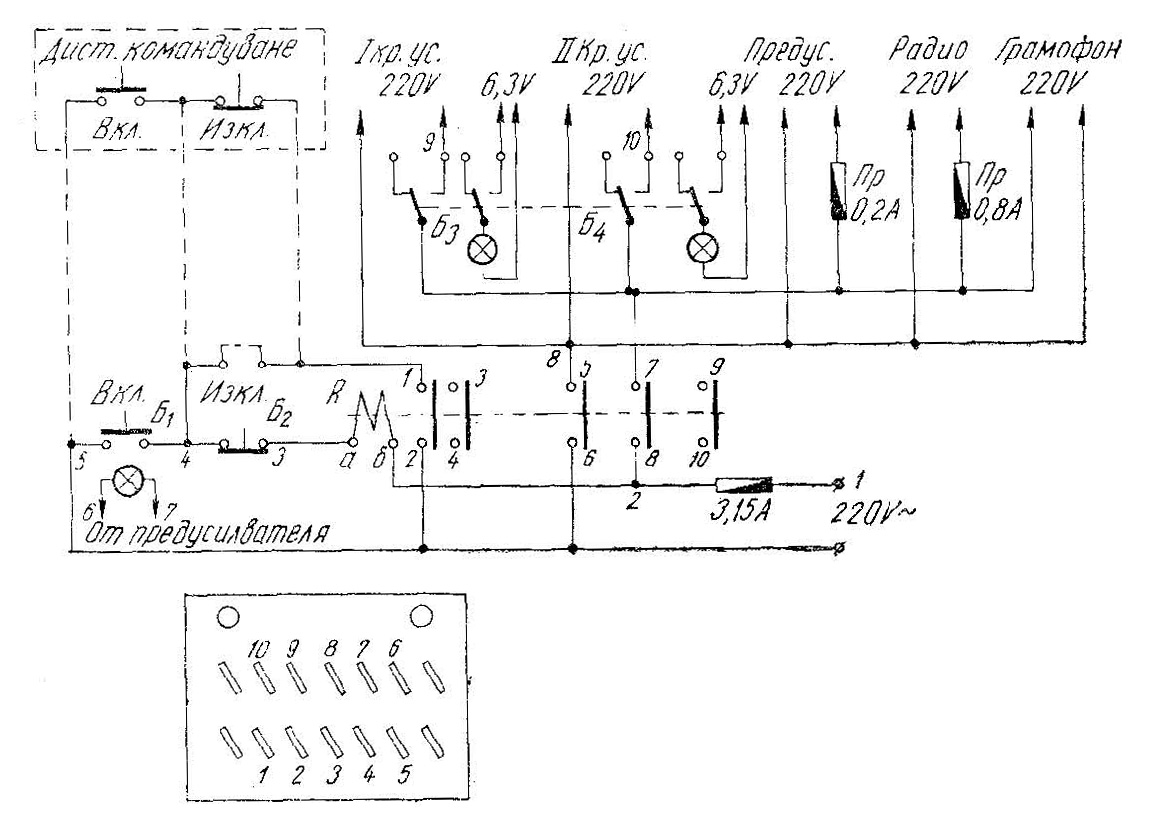

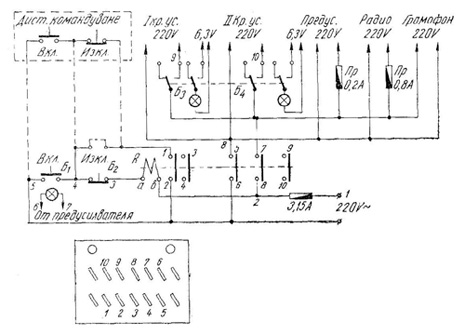

Уредбата се захранва от мрежа с напрежение 220V/50 Hz.
Усилвателна уредба УУ 75/150 (сп. "Радио, телевизия, електроника", бр. 3/1972 г.) [zip,pdf][3,3mb]
