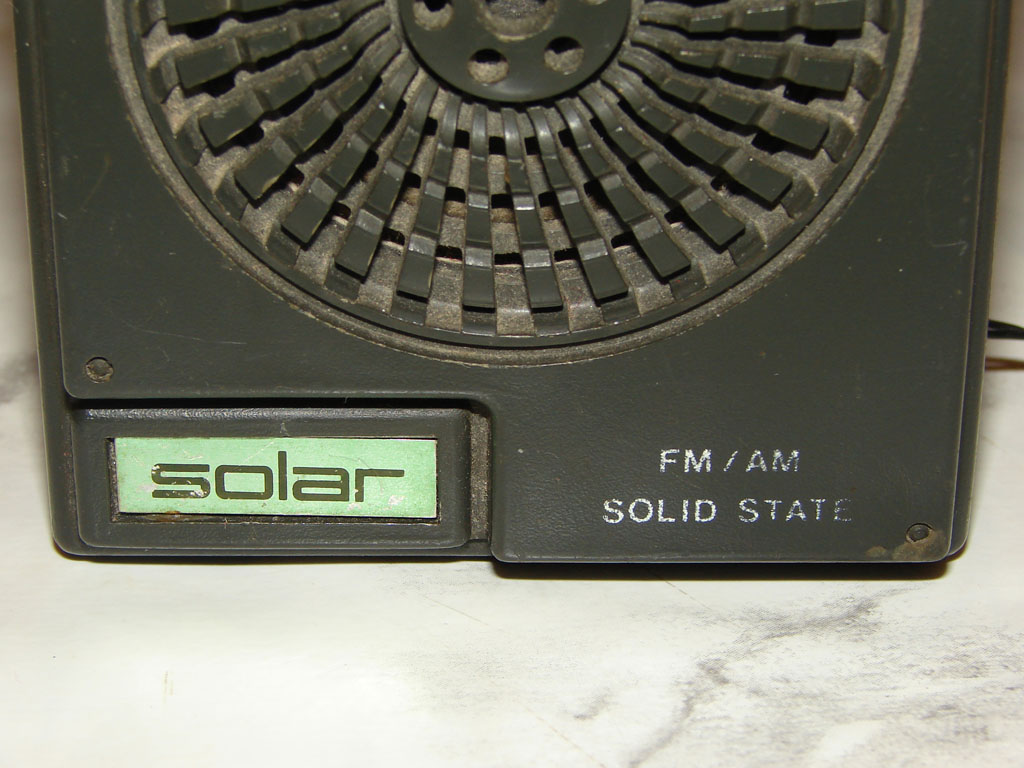

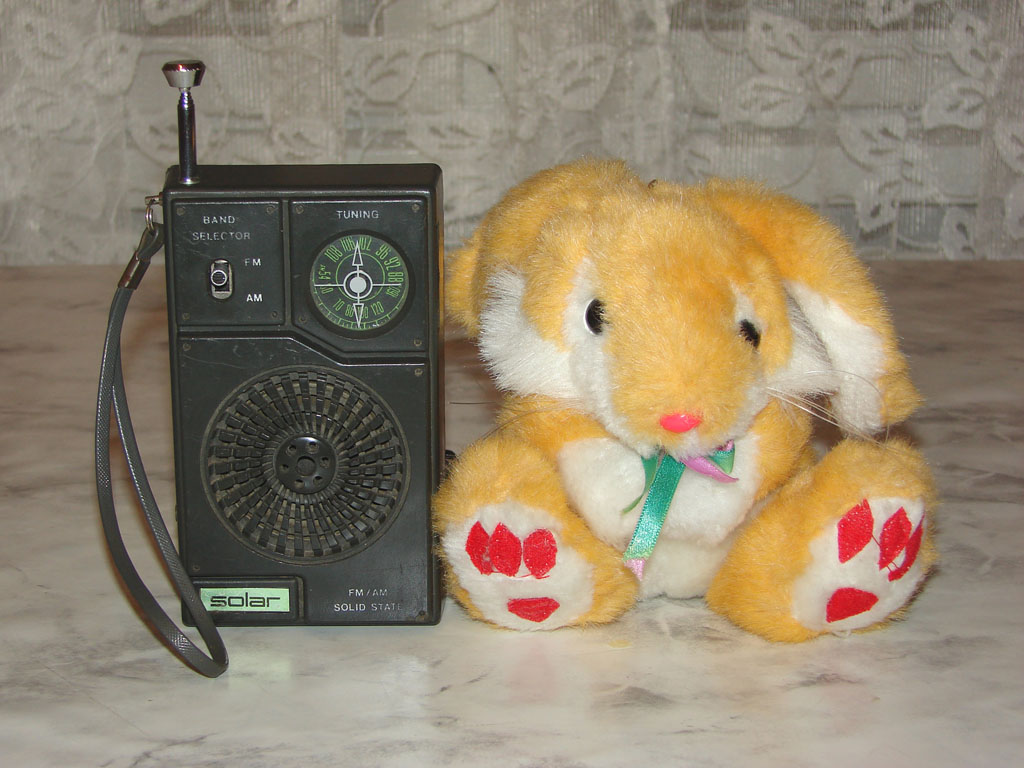

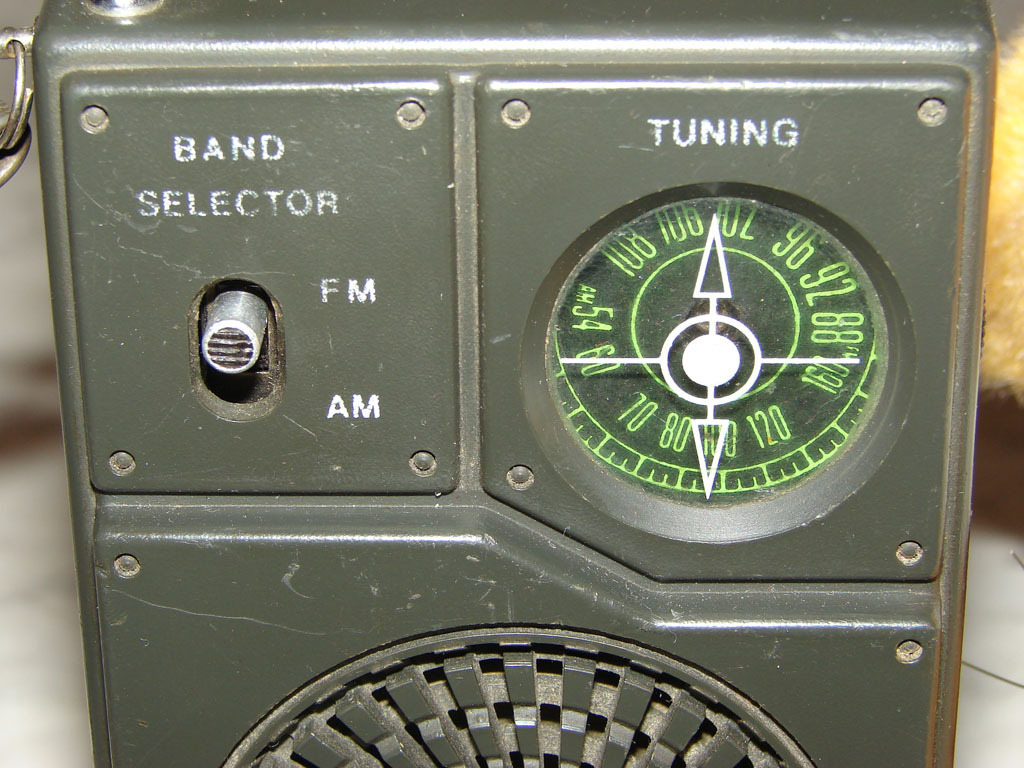

Радиоприемник SOLAR
/kn34pc.com/схеми/приемници/...
СВ, УКВ, суперхетеродин, Захранващо напрежение: 6V (4 х 1,5V)
9 Si транзистора, 2 Si диода, 2 Ge диода
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
В 1987 г. поради невнимание
дефектираха изходните транзистори, УКВ смесителен транзистор и УКВ входен
усилвател (захранване на радиоприемника с напрежение 21V).
Тогава бяха подменени с налични транзистори.

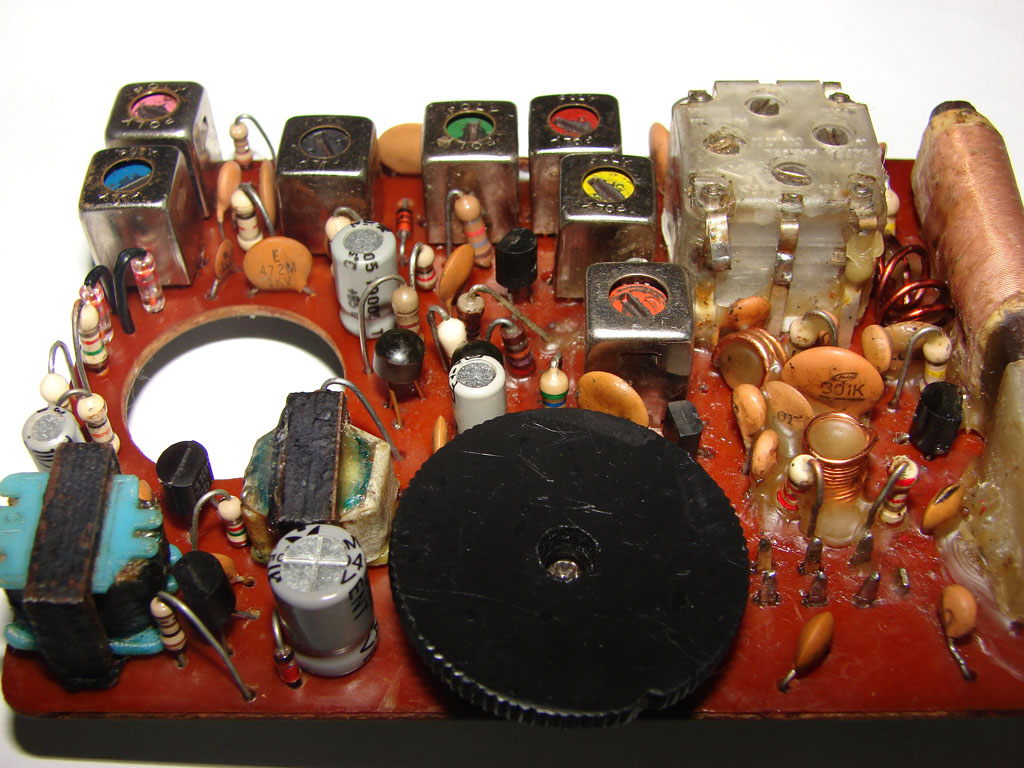

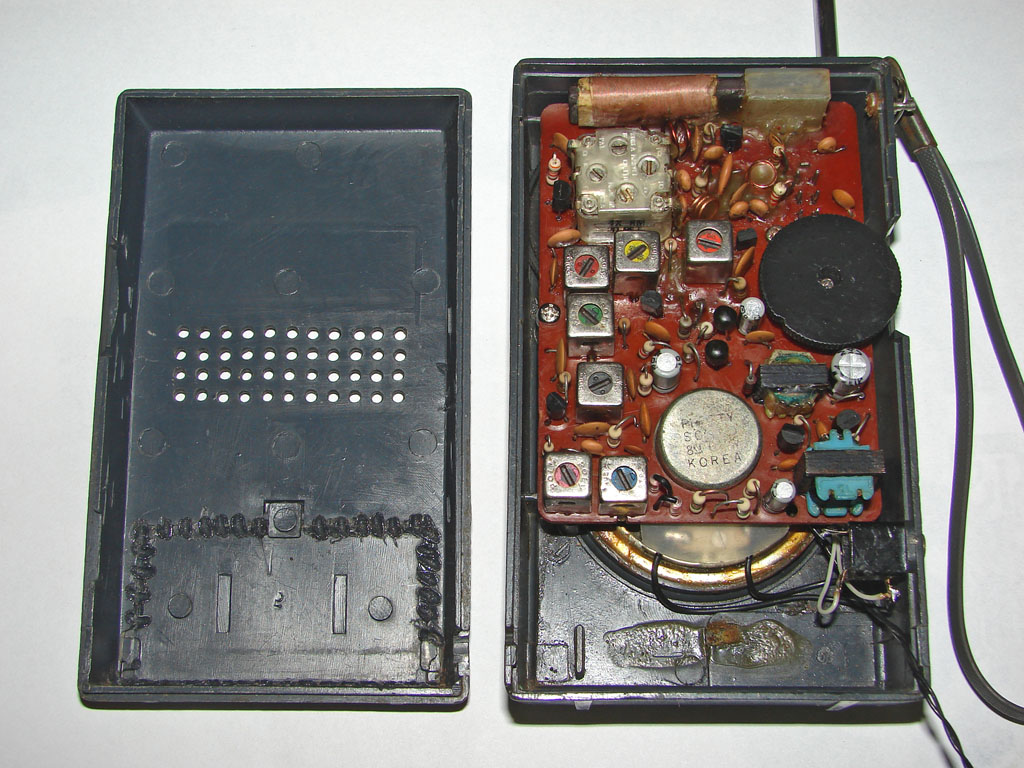

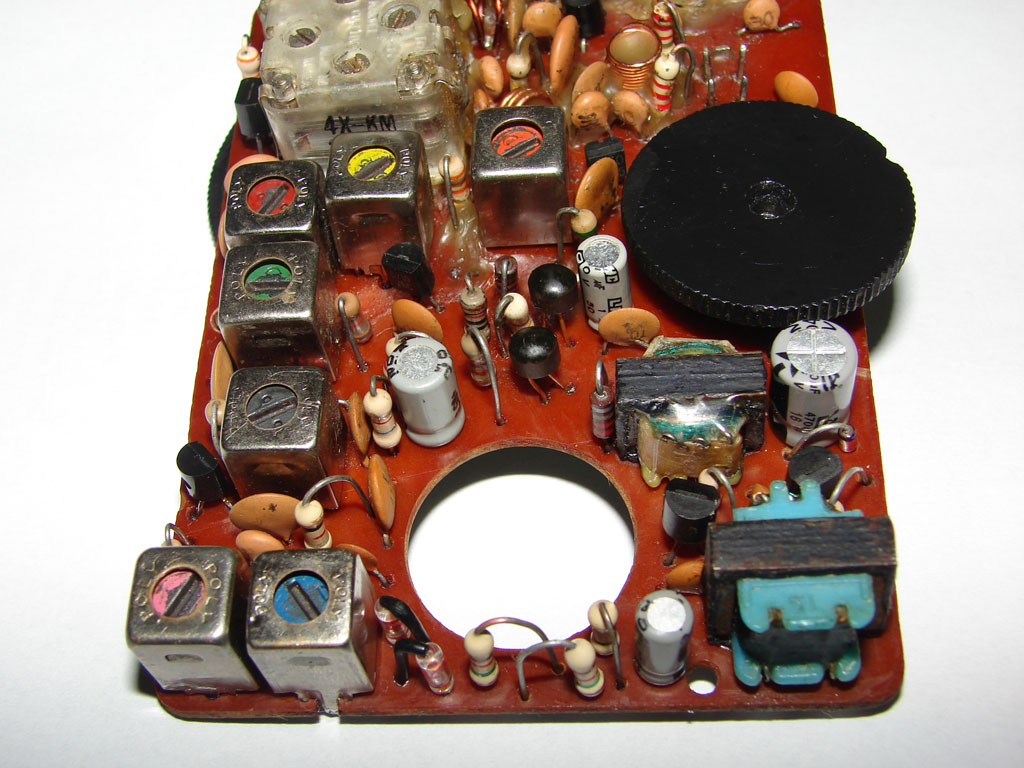

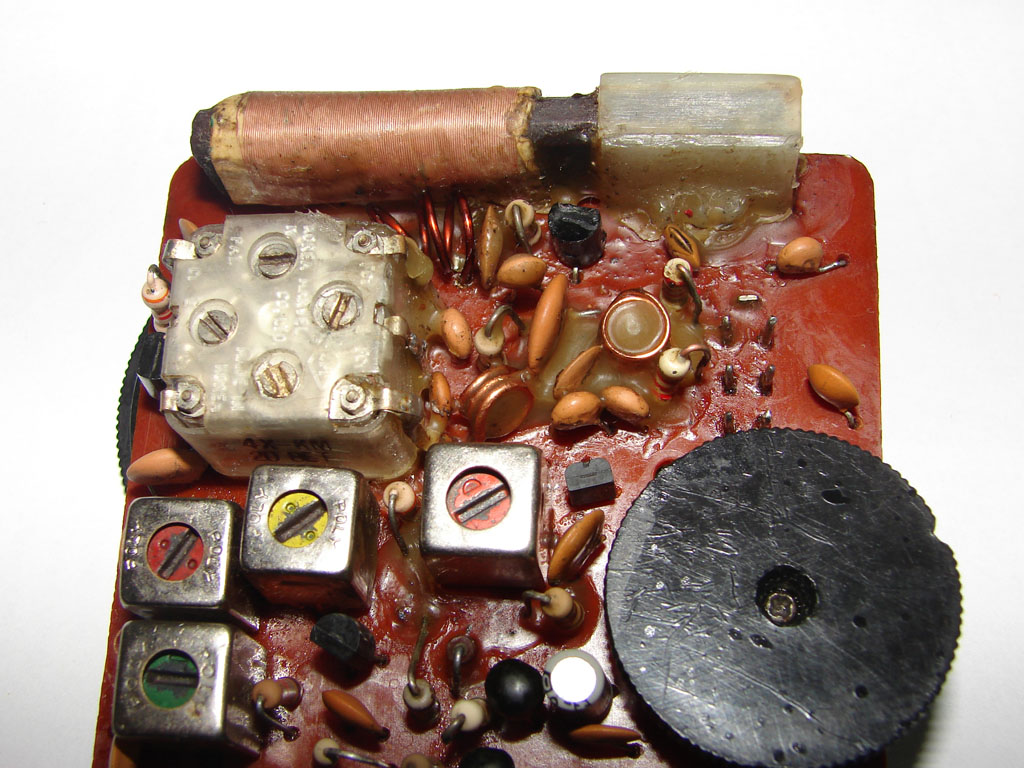

Преди седмица електронните компоненти бяха на 60% премахнати, след което

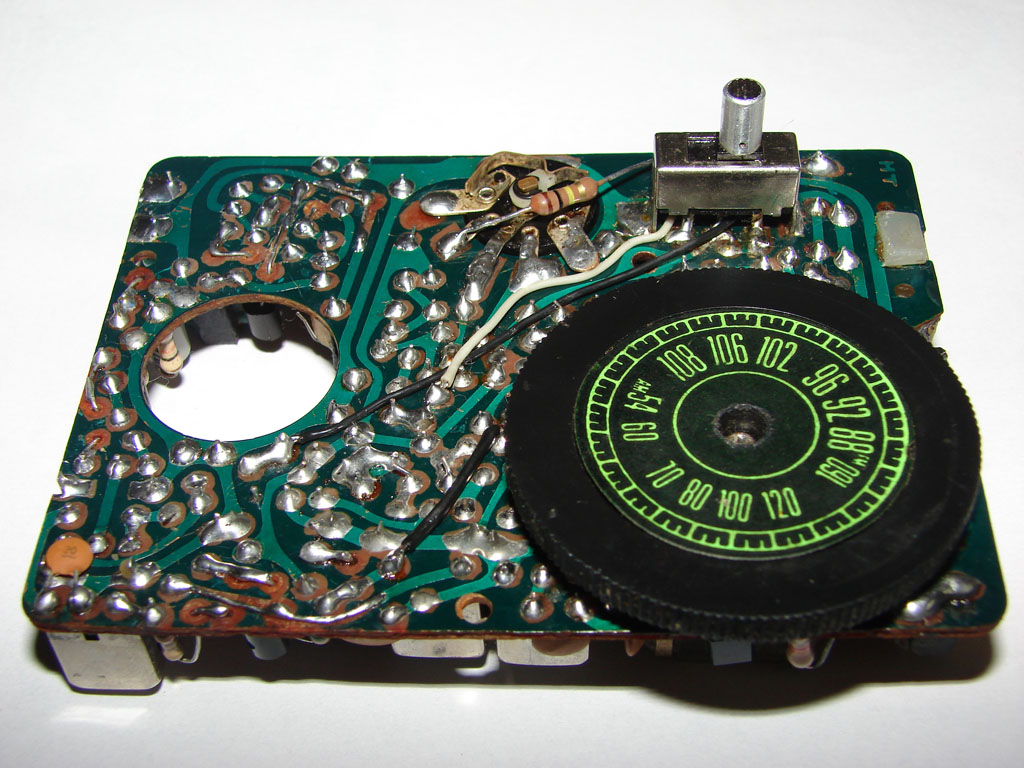

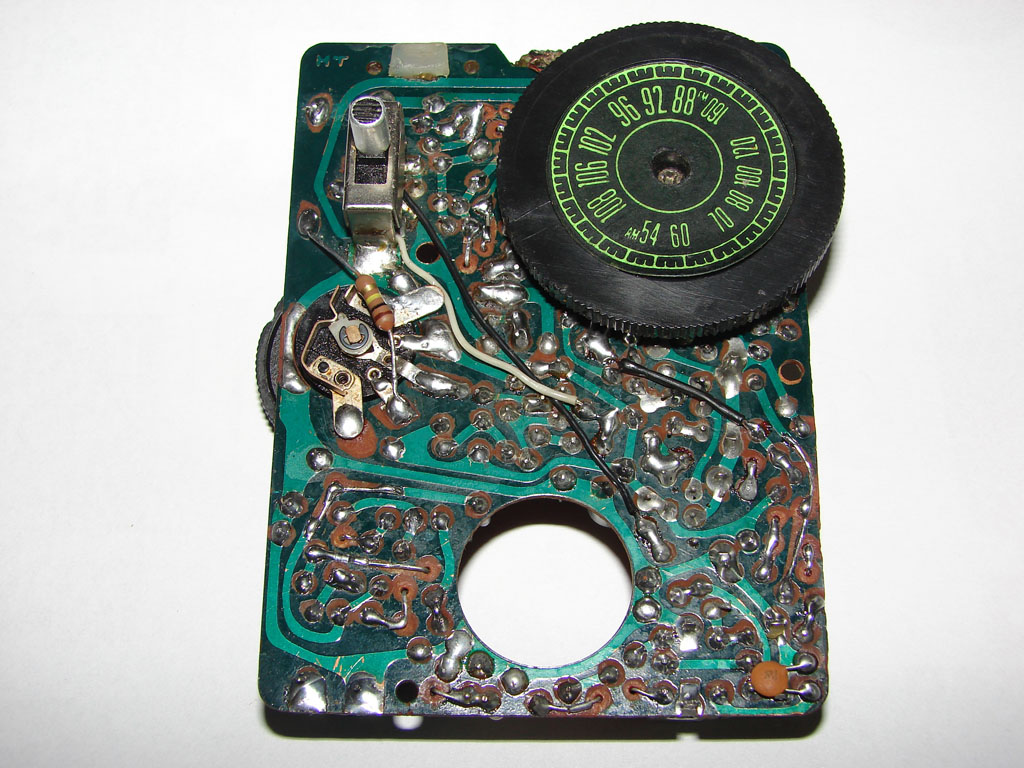

печатната платка беше почистена, накъсаните печатни проводници -
възстановени.

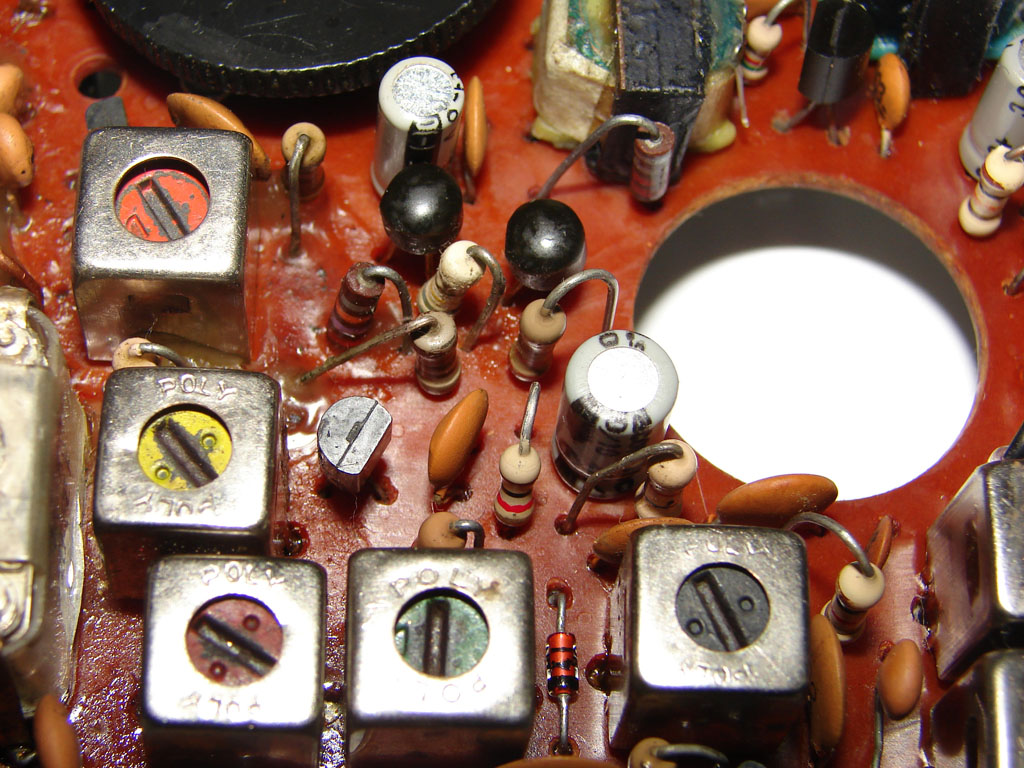

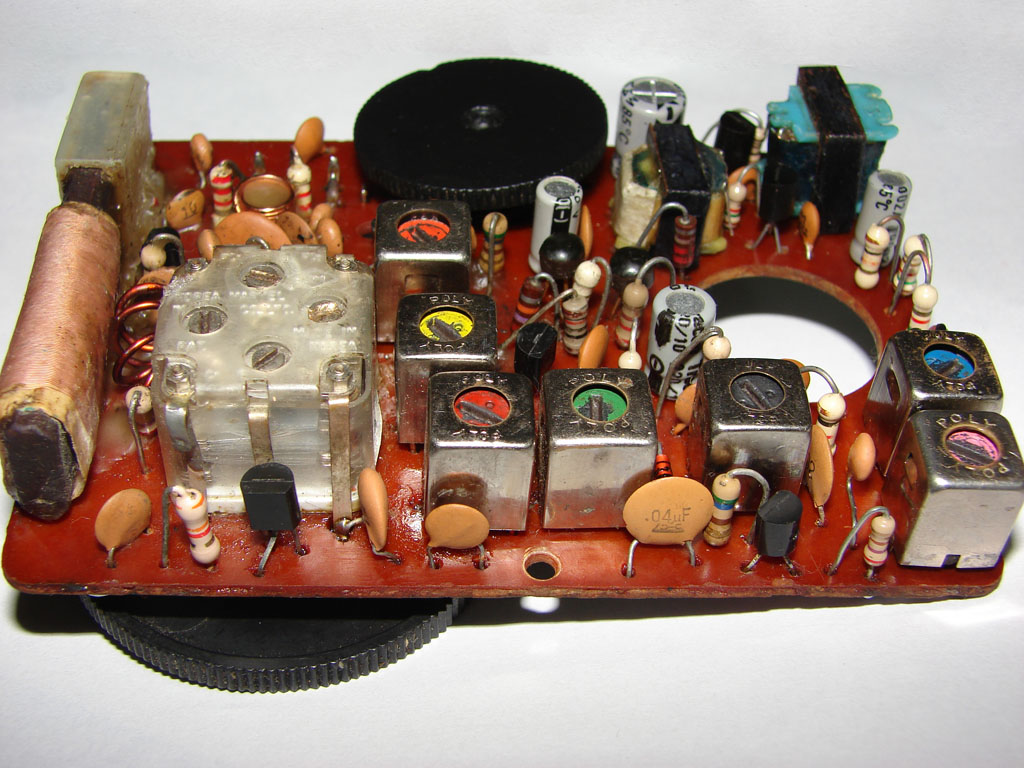

Бяха подменени с подобни следните електронни елементи: 4
електролитни кондензатора, 2 неполярни кондензатора, прекъснал диод в крайно
звуково стъпало, диод в детектора на СВ, подбрани двойка
Ge диоди в дискриминатора на FM,
потенциометър за усилване, транзистор в УКВ осцилатор/смесител, транзистор в
УКВ входен усилвател, транзистор в УКВ МЧ усилвател и ограничител, бобина в
изхода на самоосцилиращия смесител, която беше с пропукана сърцевина.
След неколкократна настройка на кръговете на MW и FM работата на
радиоприемника вече е задоволителна.
LZ2WSG,
Силистра
24 август 2010 година
