Радиоприемник "Романс 69"
/kn34pc.com/схеми/приемници/...

"Романс 69" е четвъртокласен настолен суперхетеродинен радиоприемник (малък супер) с три обхвата: КВ1, КВ2 и средни вълни. Реализиран е с радиолампи от серията Е80. Използувана е същата механична конструкция както при радиоприемника "Концертино".

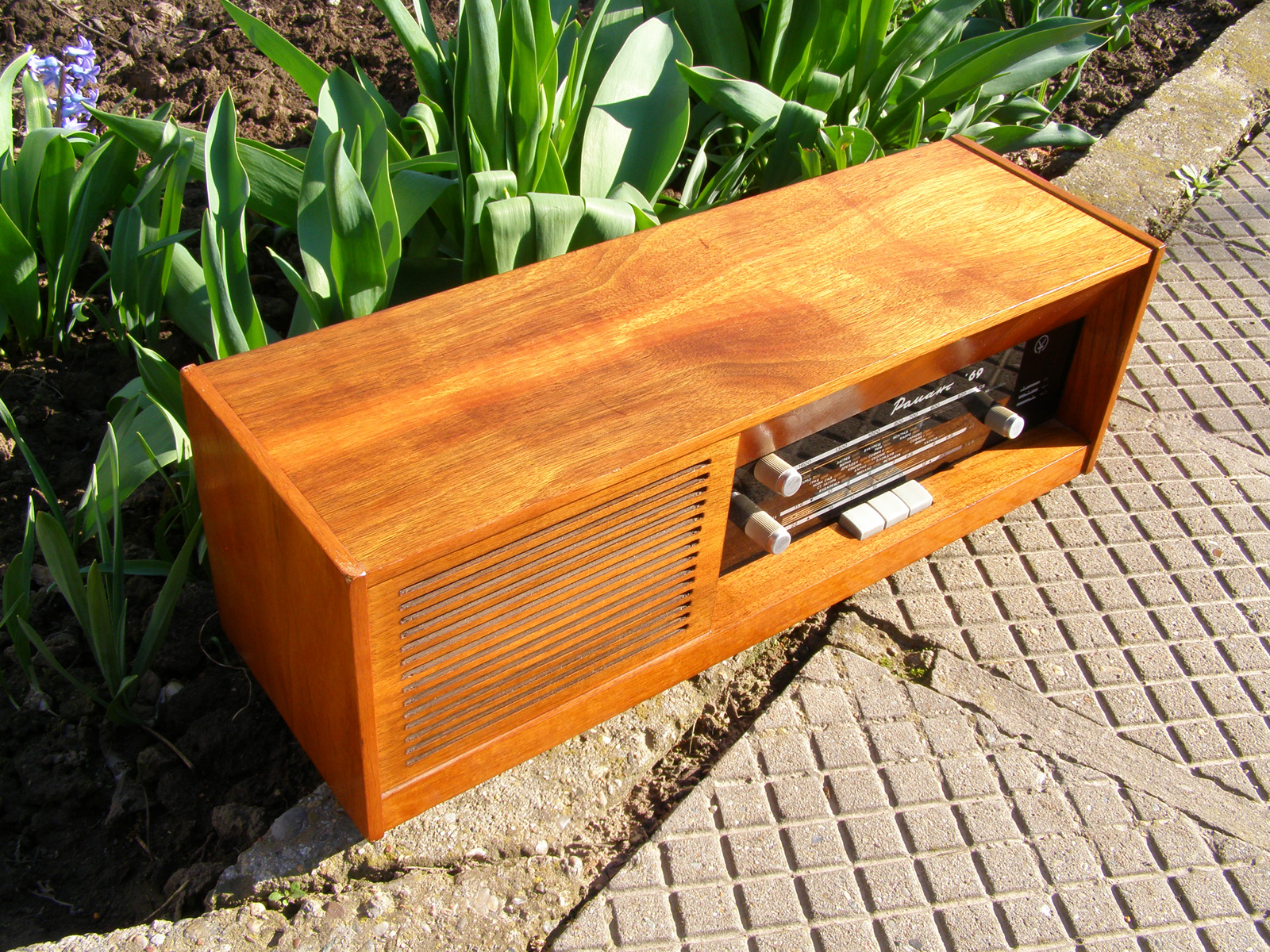

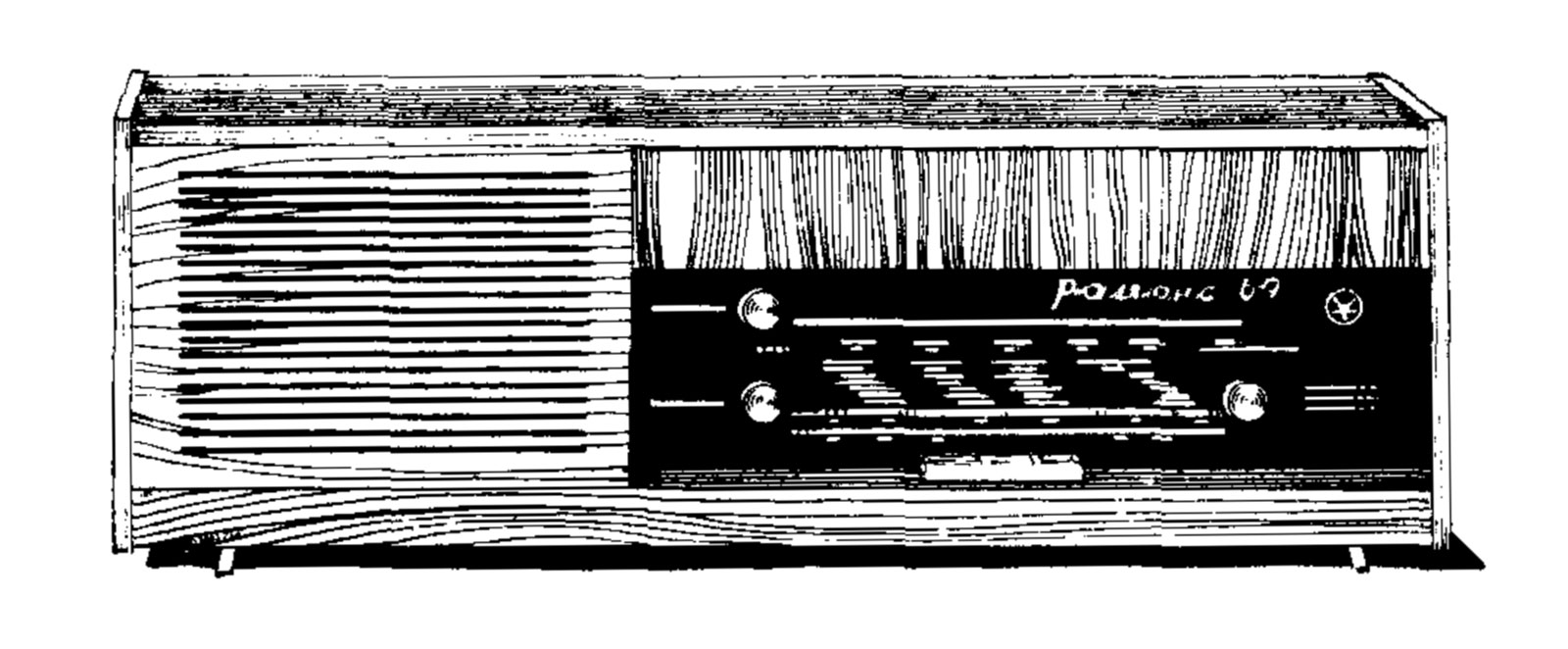

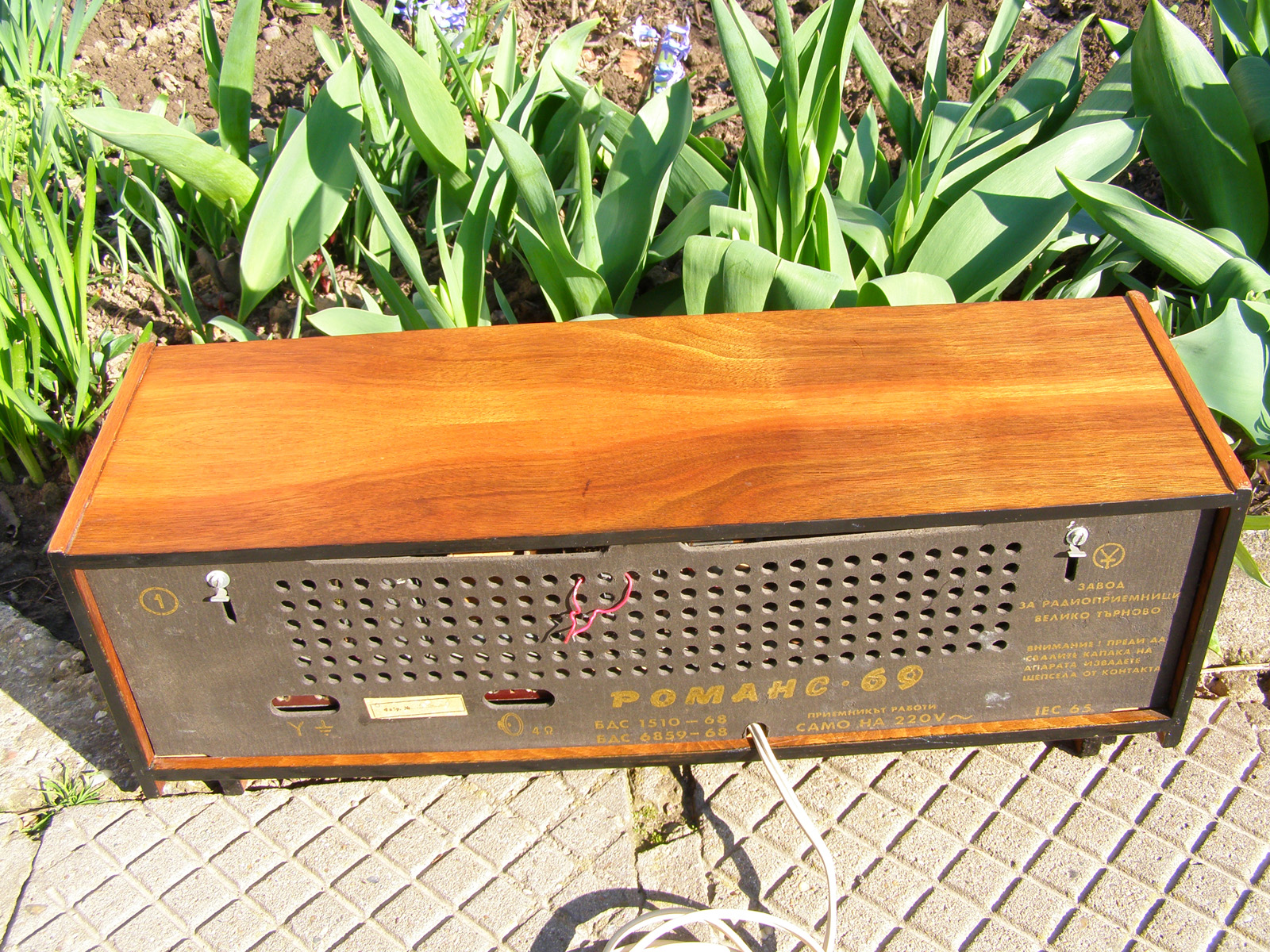

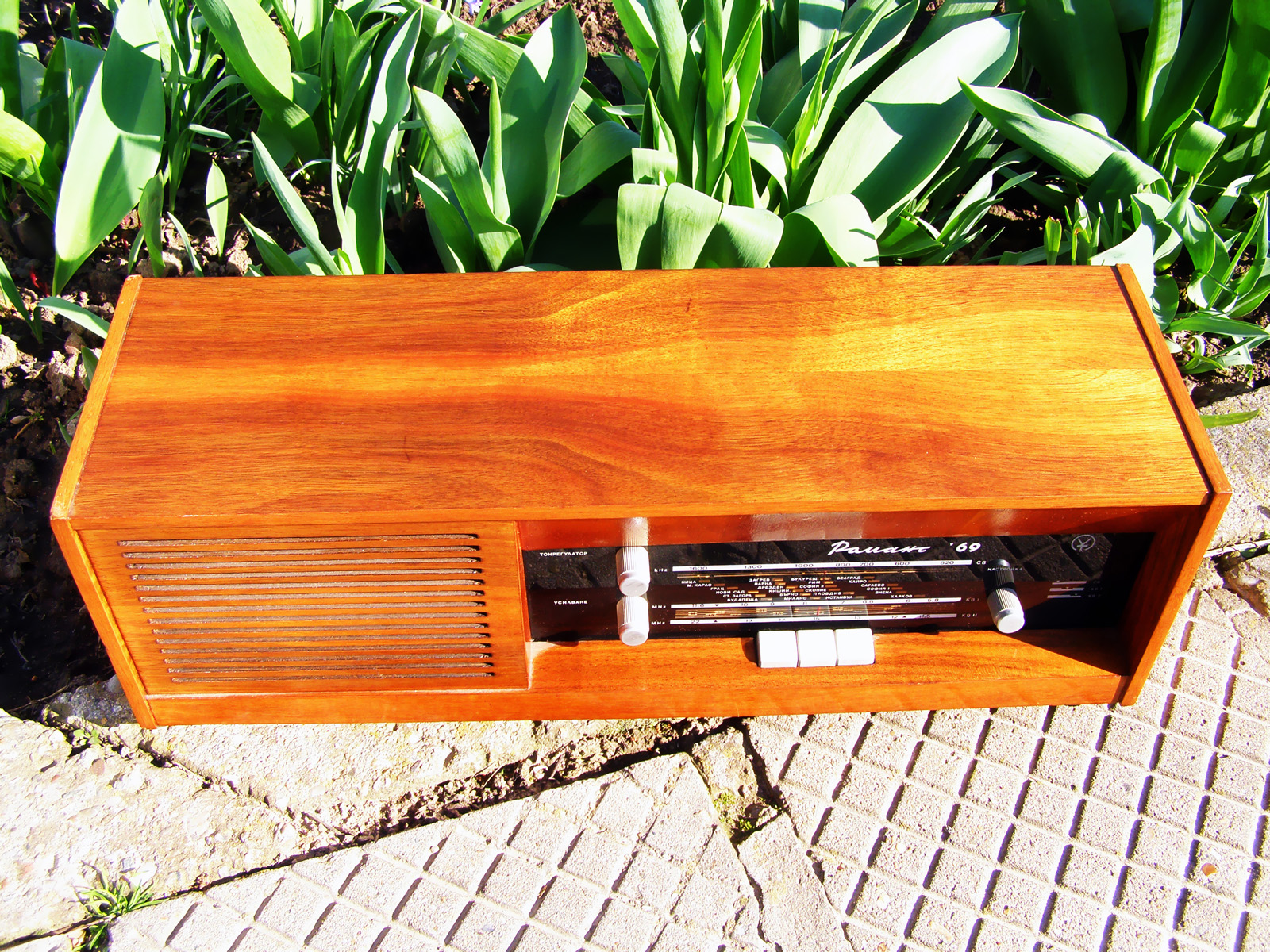

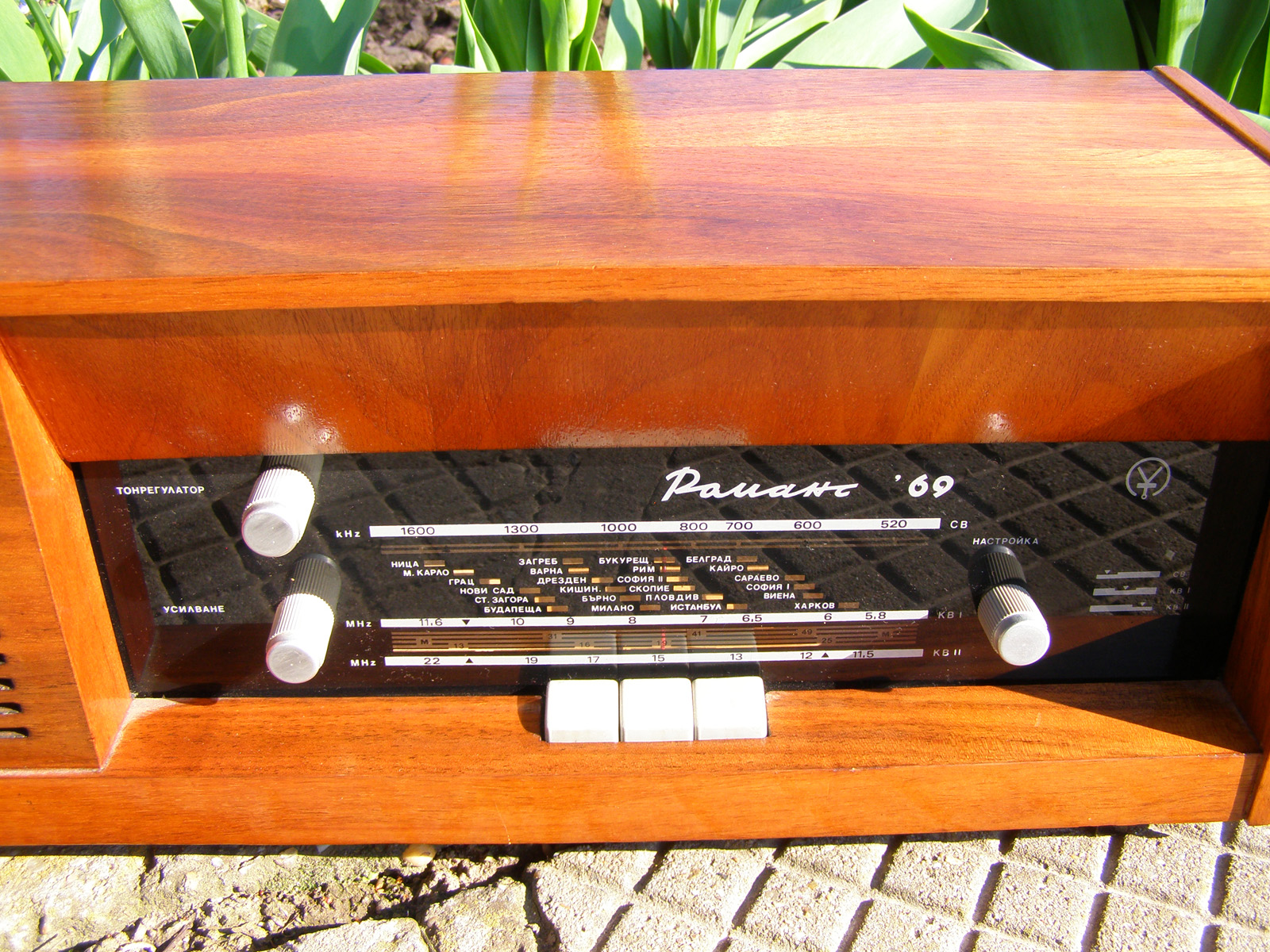

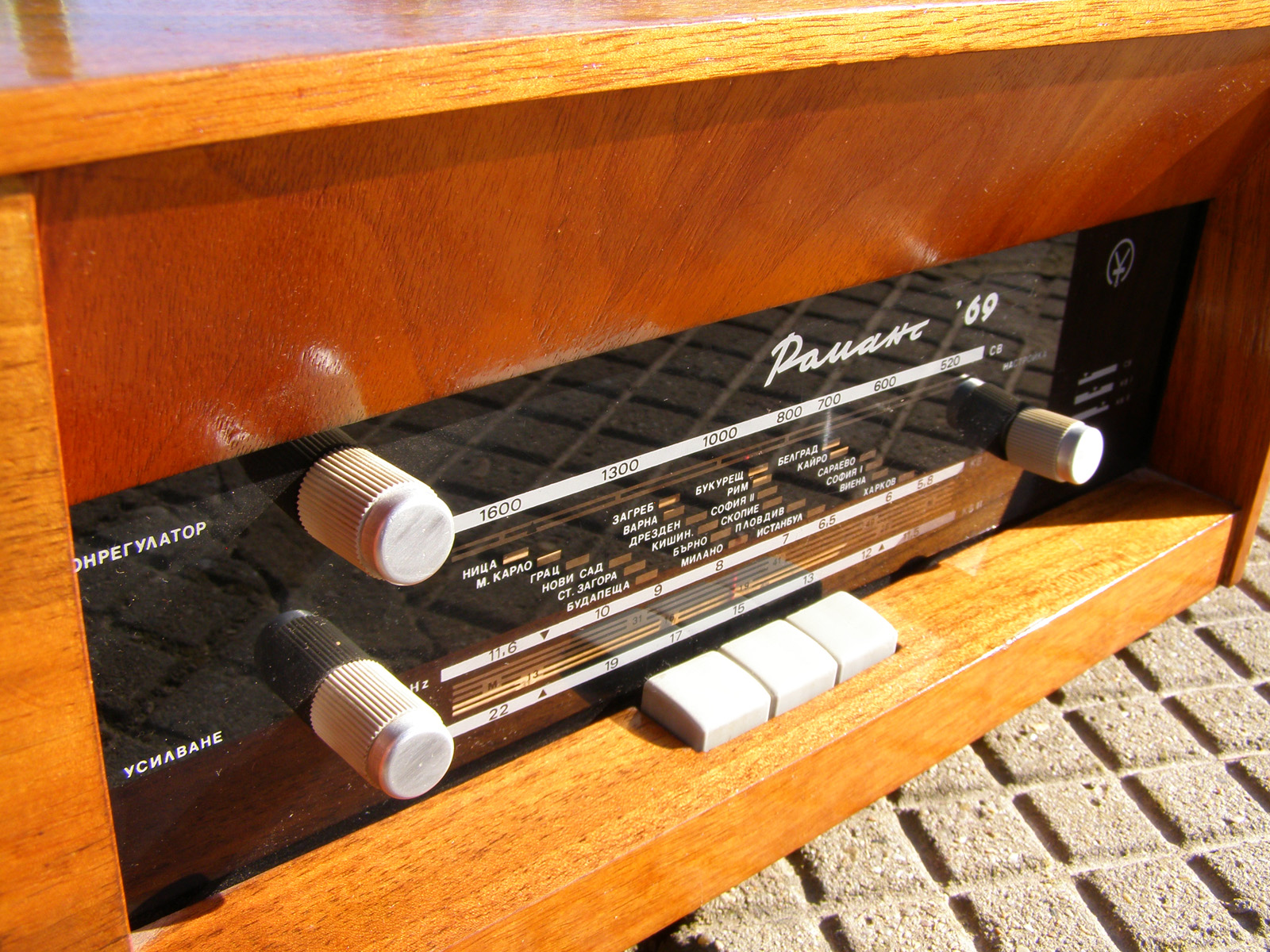

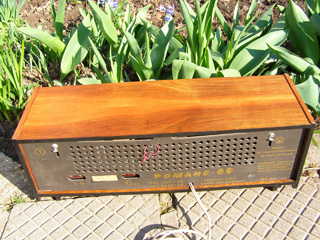

Радиоприемникът е оформен е в дървена кутия с клавишно превключване на обхватите.

Основни технически данни:

Честотни обхвати:
    КВ2: 11,5-22,5 MHz
    КВ1: 5,8-10 MHz
    СВ: 520-1600 kHz

Чувствителност при отношение сигнал/шум 20 dB:
    КВ2: 150 µV
    КВ1: 150 µV
    СВ: 130 µV

Избирателност по съседен канал: 28 dB

Избирателност по огледален канал:
    КВ2: 8 dB
    КВ1: 12 dB
    СВ: 30 dB

Изходна мощност: 1,5 W

Междинна честота: 468 kHz

Точки за настройка:
    КВ1: 6 и 9,6 MHz
    КВ2: 11 и 21 MHz
    СВ: 600 и 1540 kHz

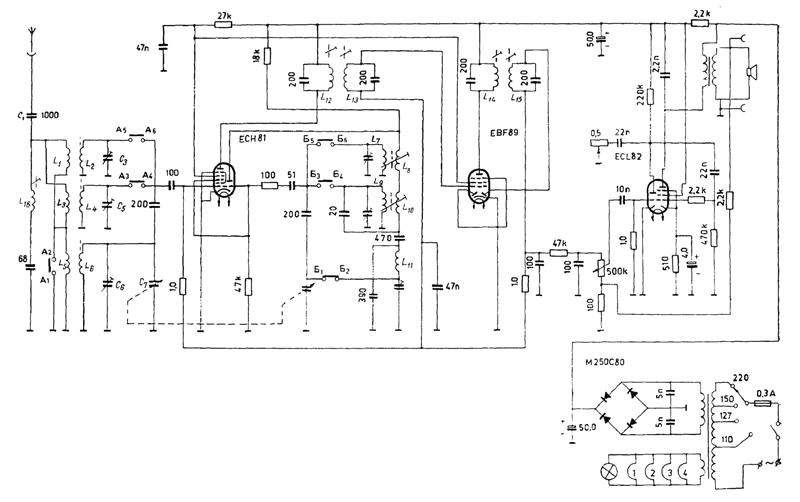

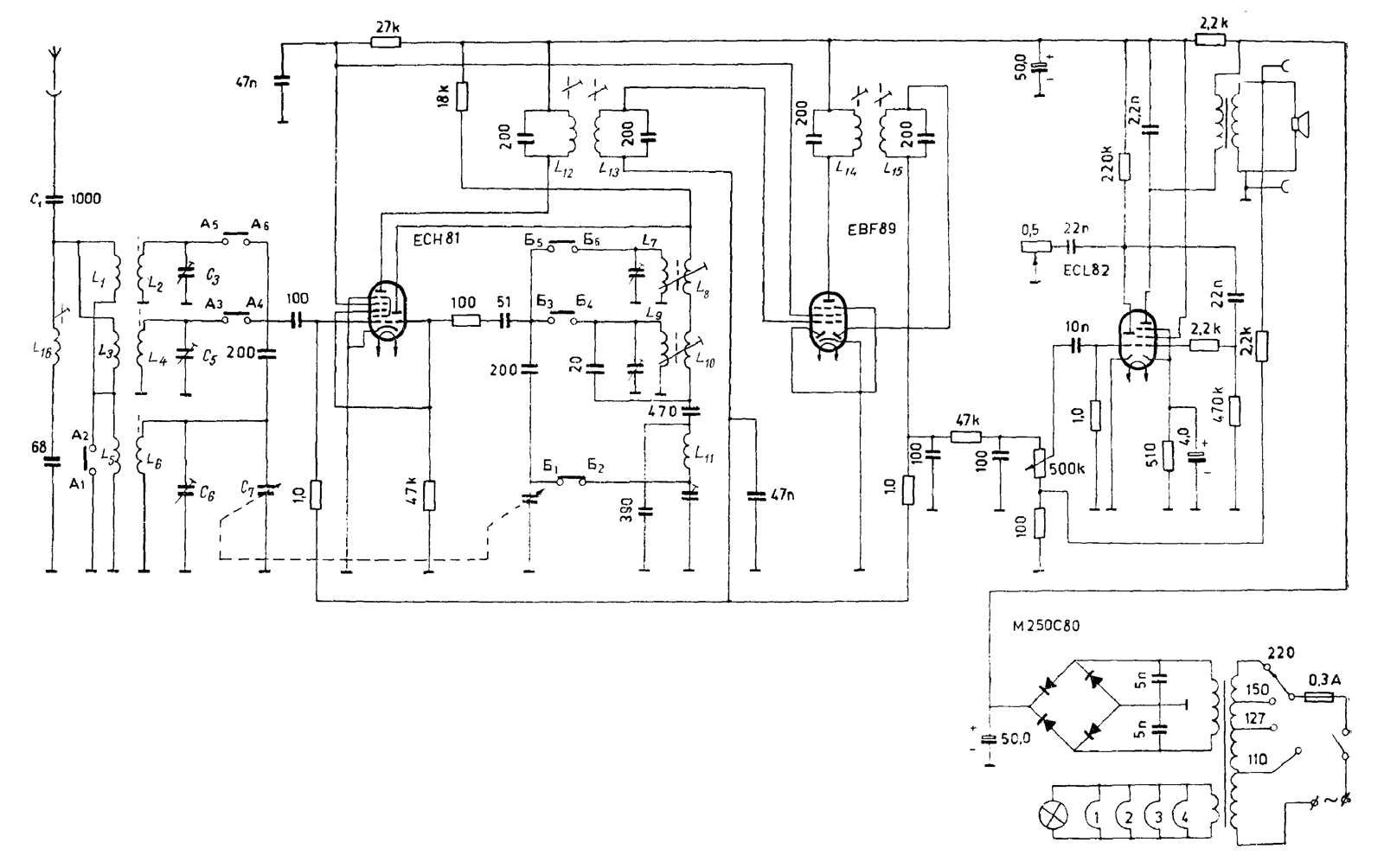

Радиоприемник "Романс 69"  (ECH81, EBF89, ECL82)[pdf][124kb]

Входното устройство и на трите обхвата е осъществено по схема с трансформаторна връзка на антената с кръга. Свързването и превключването на бобините е реализирано по особен начин.

Антенните намотки L1 и L2 за двата обхвата къси вълни се явяват постоянно (паралелно) включени към антената при работа на кой да е от тях. Шунтиране на едната или другата антенна намотка не се получава, тъй като индуктивностите им са от един и същи порядък. Това решение (с компромис за късовълновите обхвати) е прието поради използуването на клавишен блок с минимален брой контактни пера.

Честотният преобразувател е реализиран с лампата ЕСН81. Хетеродинът е осъществен за двата обхвата къси вълни по схема с индуктивна обратна връзка. За средновълновия обхват е използувана схемата с капацитивна обратна връзка (схема Колпитц).

Останалата част от схемата на радиоприемника "Романс 69" е както при радиоприемника "Концертино".

Божидар Цветанов
30 април 2013 година
