Радиоприемник за
персонално повикване
"Спектър-М"
/kn34pc.com/схеми/приемници/...
Технически данни:
1.1. Работна честота: съгласно приложение № ...
1.2. Захранващо напрежение:
4,8V
1.3. Консумация на ток:
- в режим "Чакане" <= 8 mA
- в режим "Аларма" <= 55 mA
1.4. Чувствителност за задействане на приемника:
- с външна антена <= 40 µV
- с феритна антена <= 750
µV/m
1.5. Продължителност на работа с акумулаторна батерия без допълнително
зареждане: 10 часа.
1.6. Тегло на приемника:
- без мрежова приставка 360g
- с мрежова приставка <= 1200g
1.7. Работен температурен интервал: от 268
оK до 323 оK (-5oС до + 50оC)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

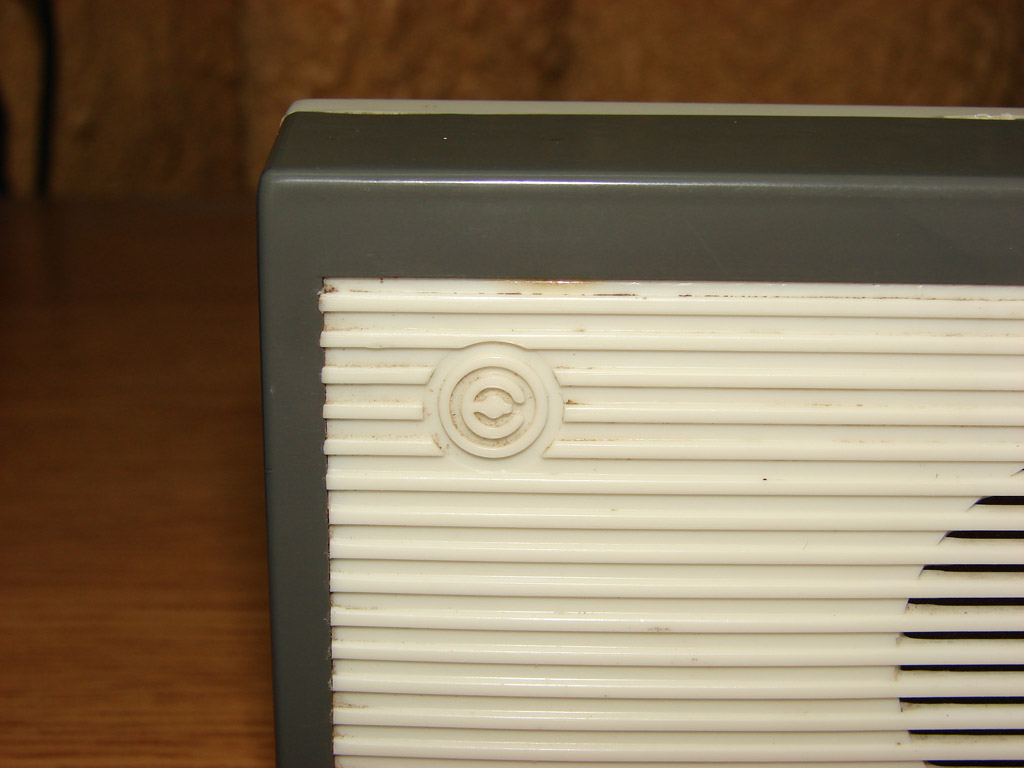

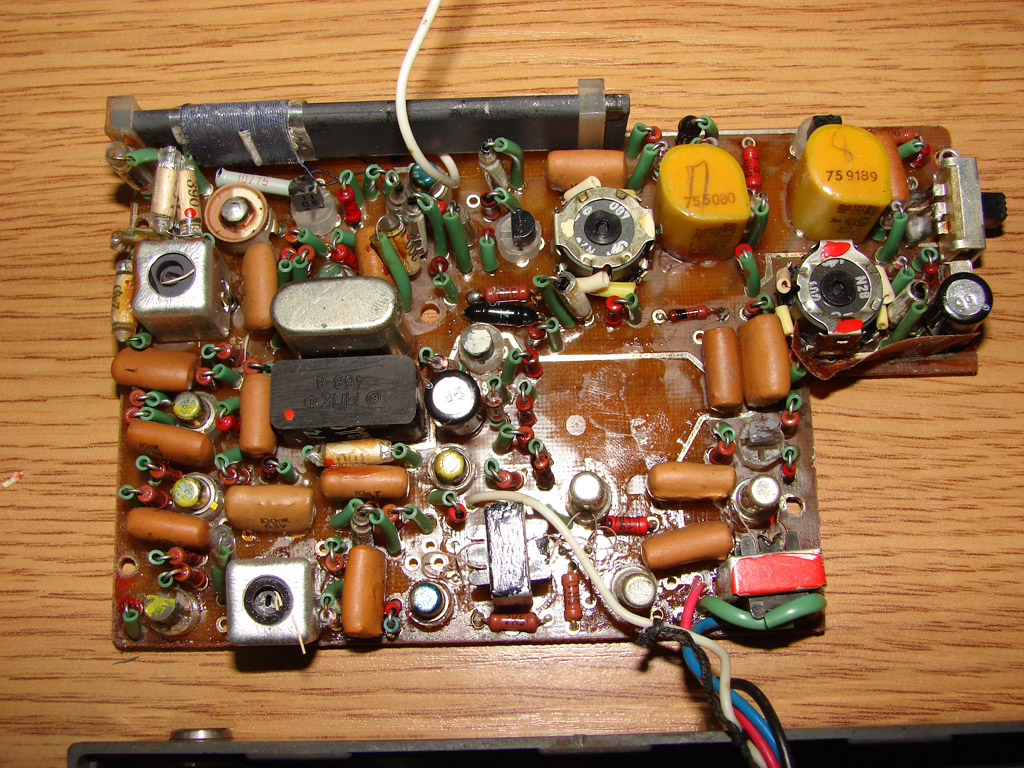

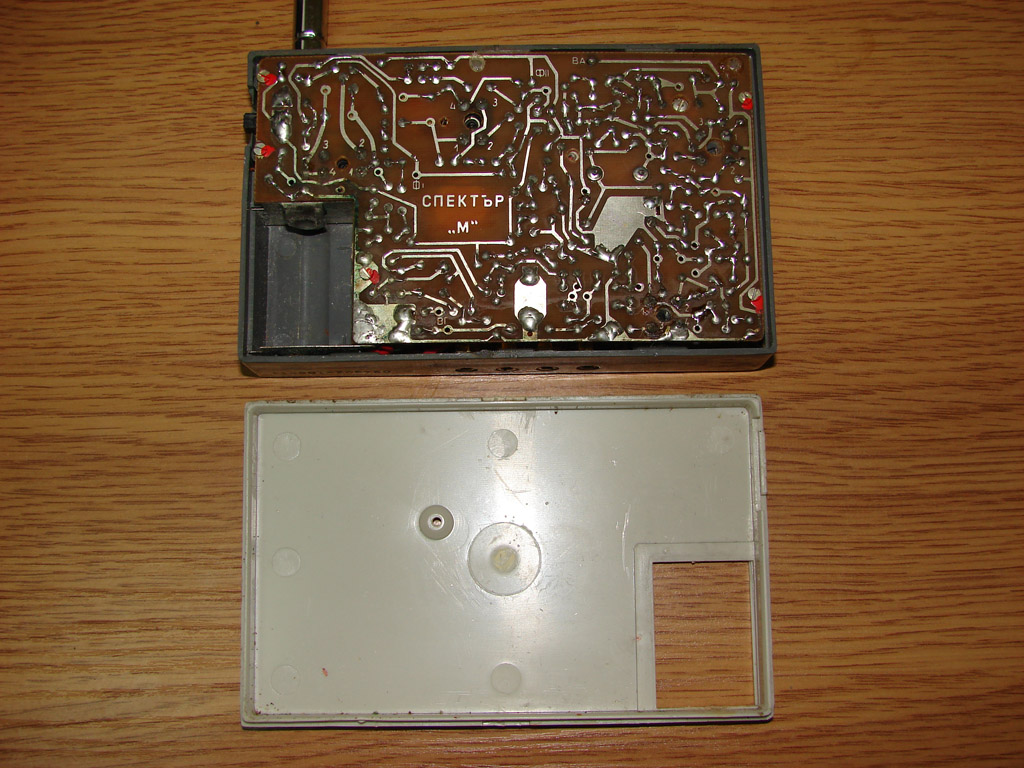

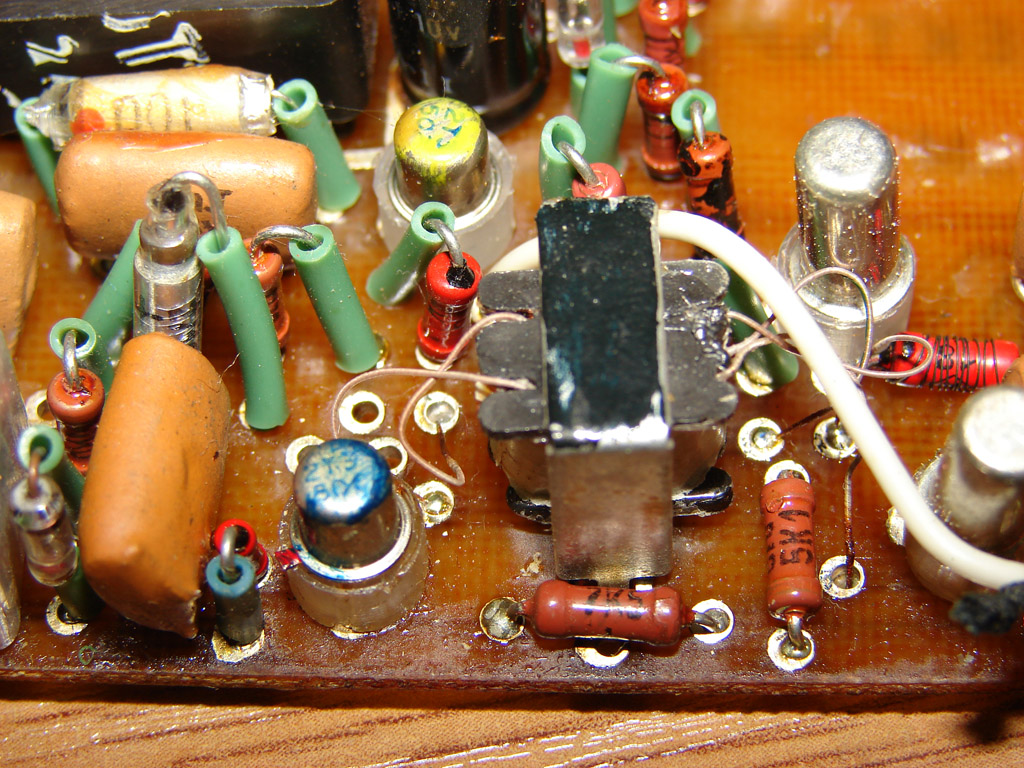

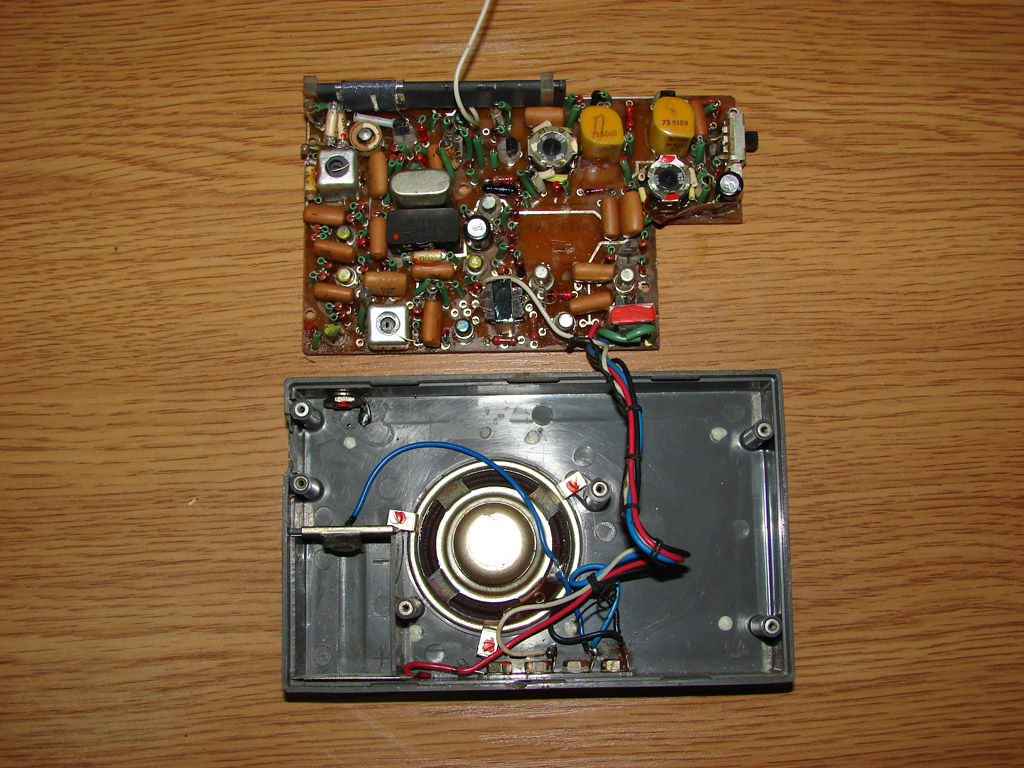

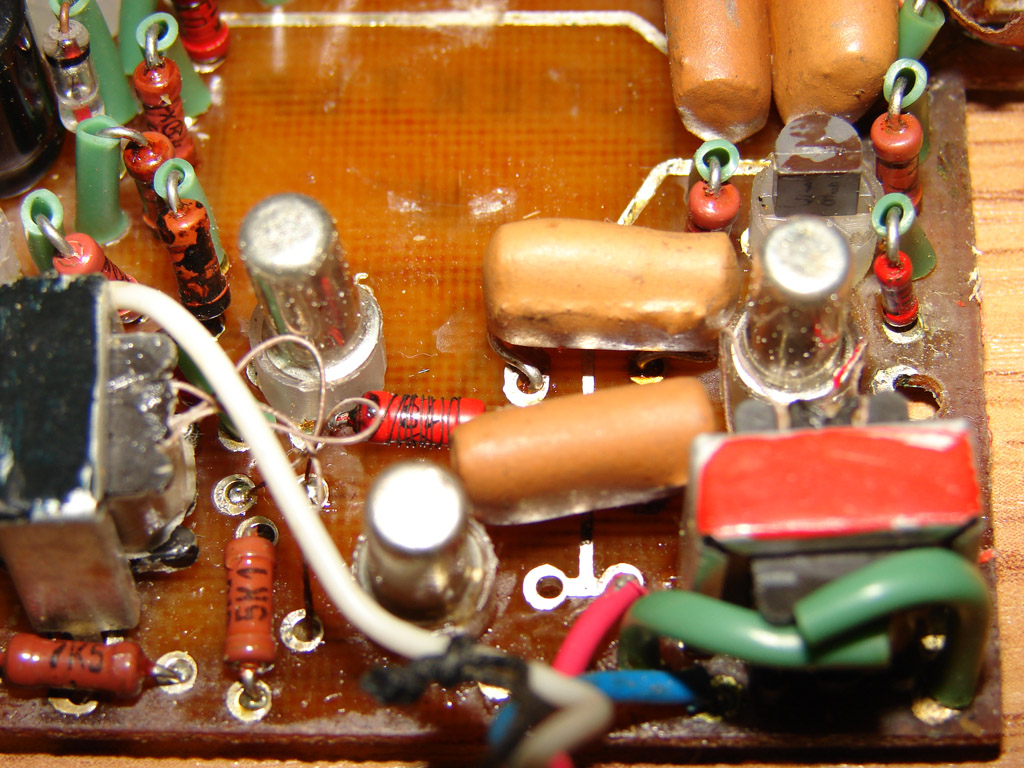

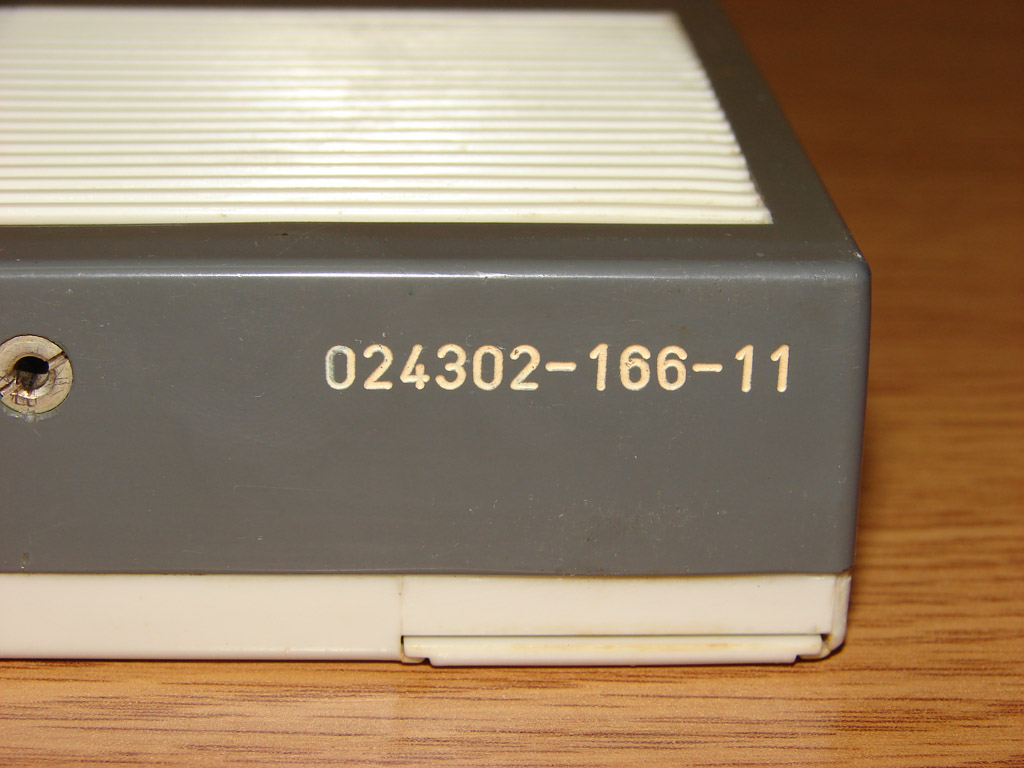

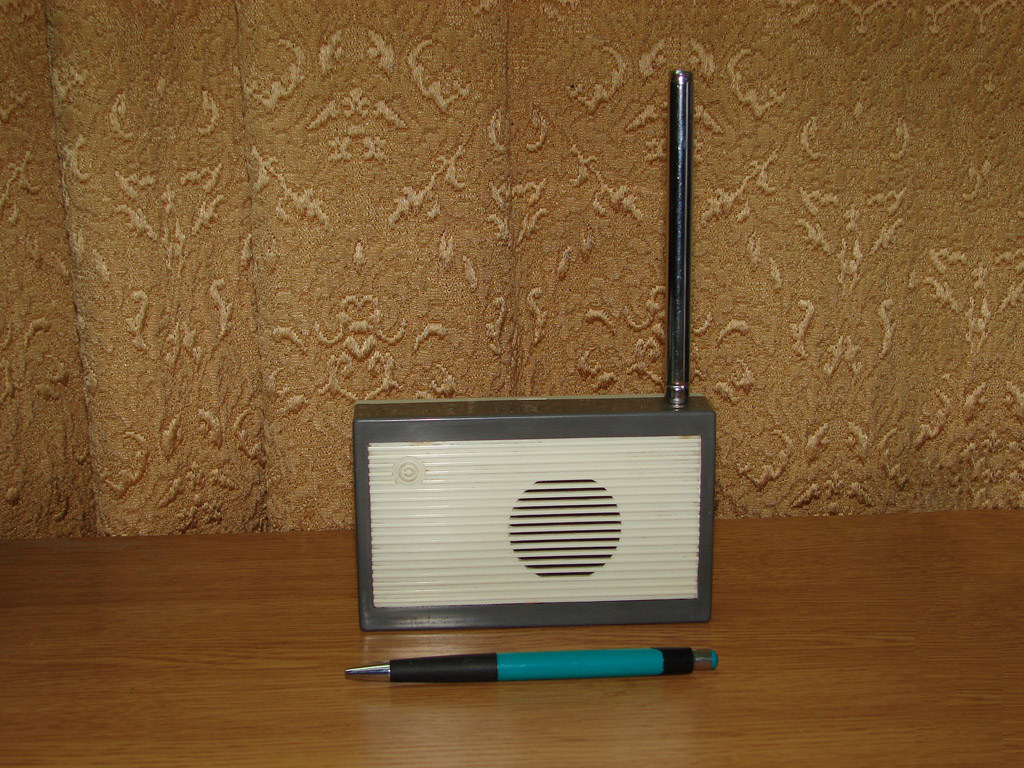

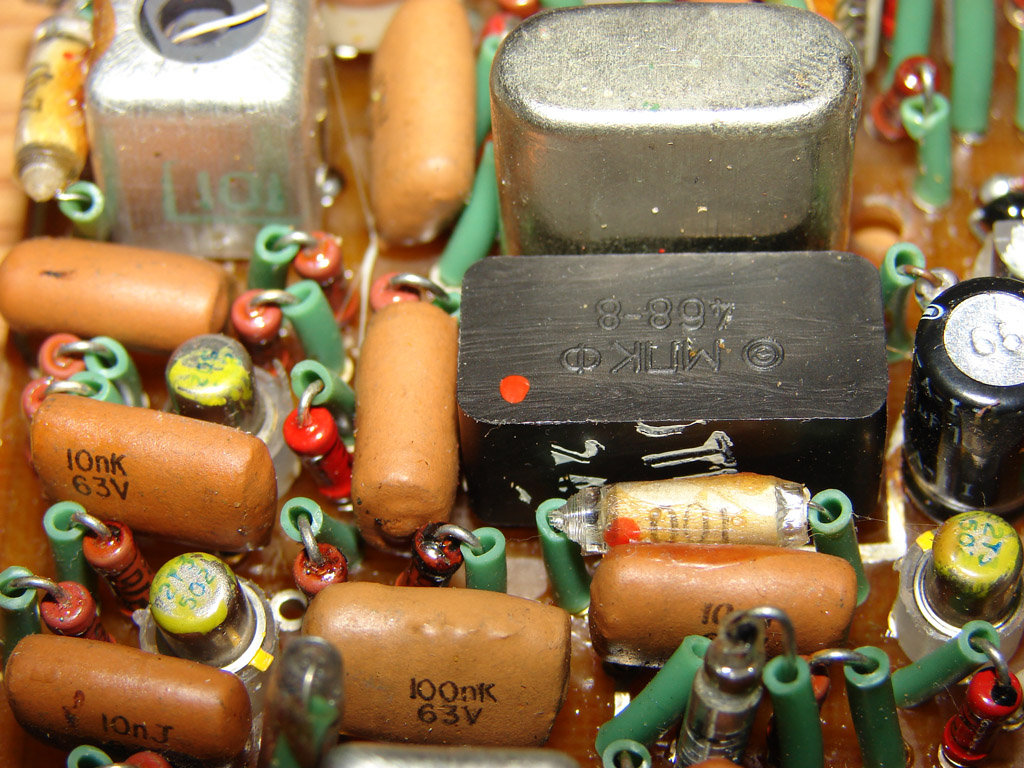

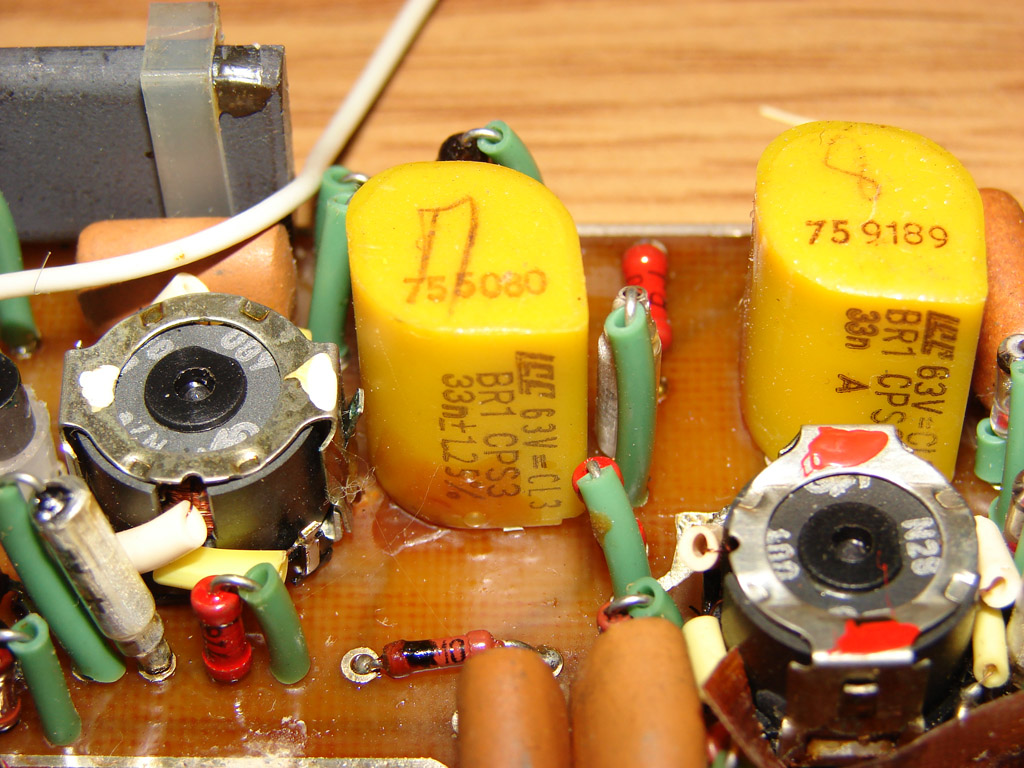

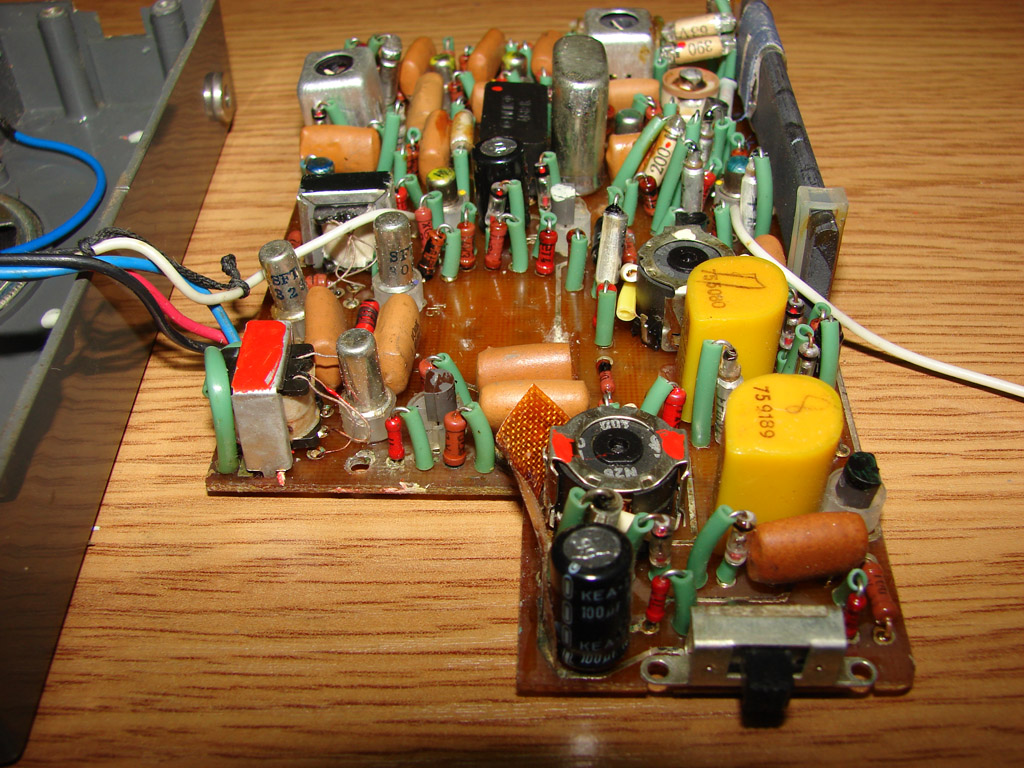

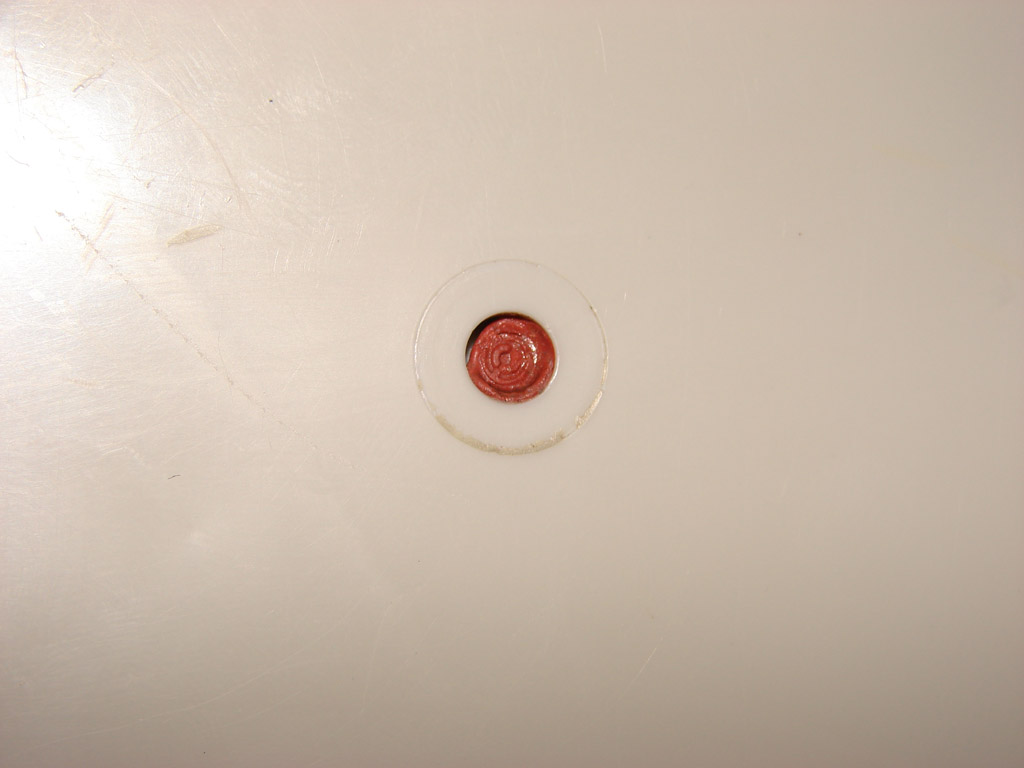

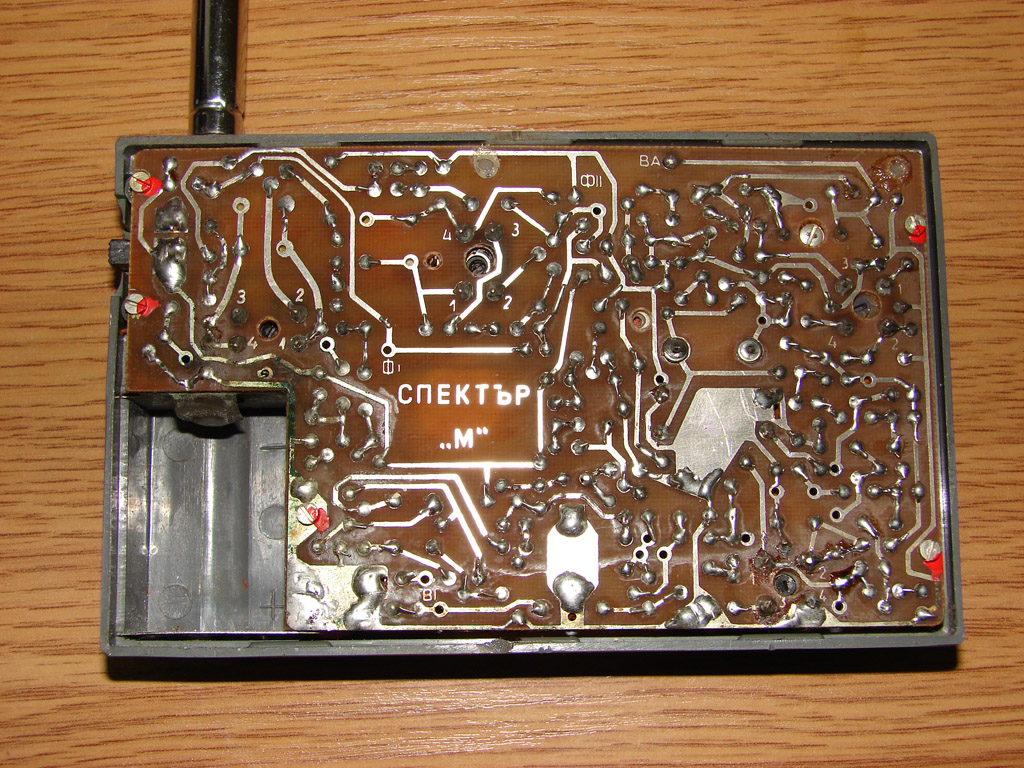

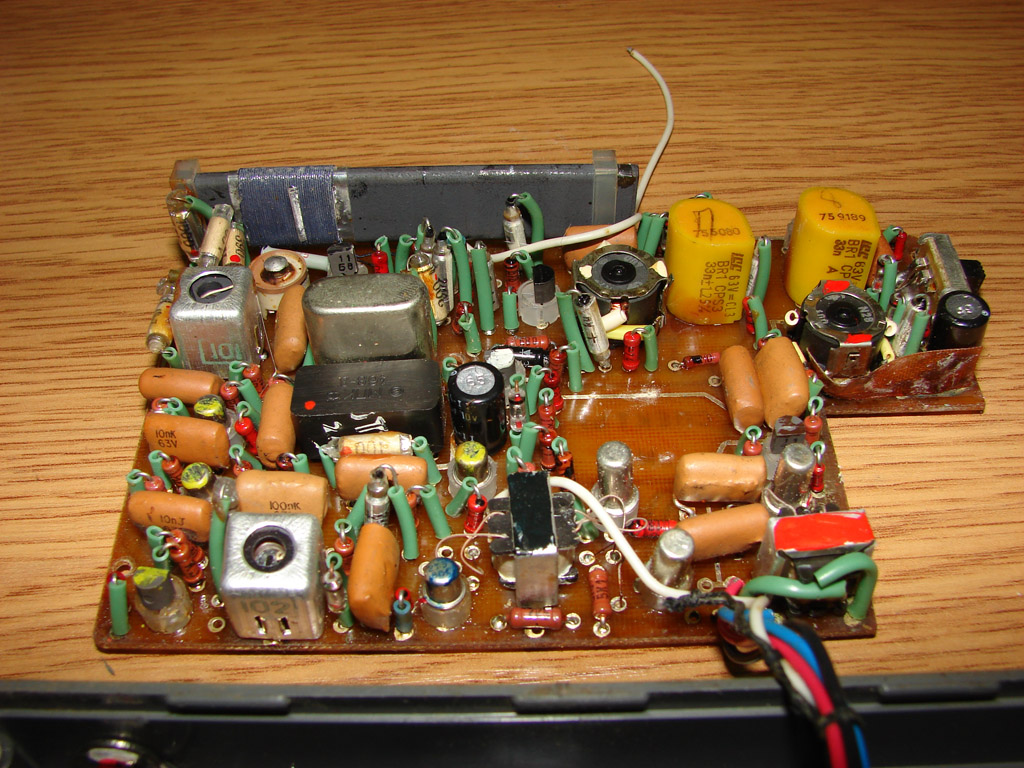

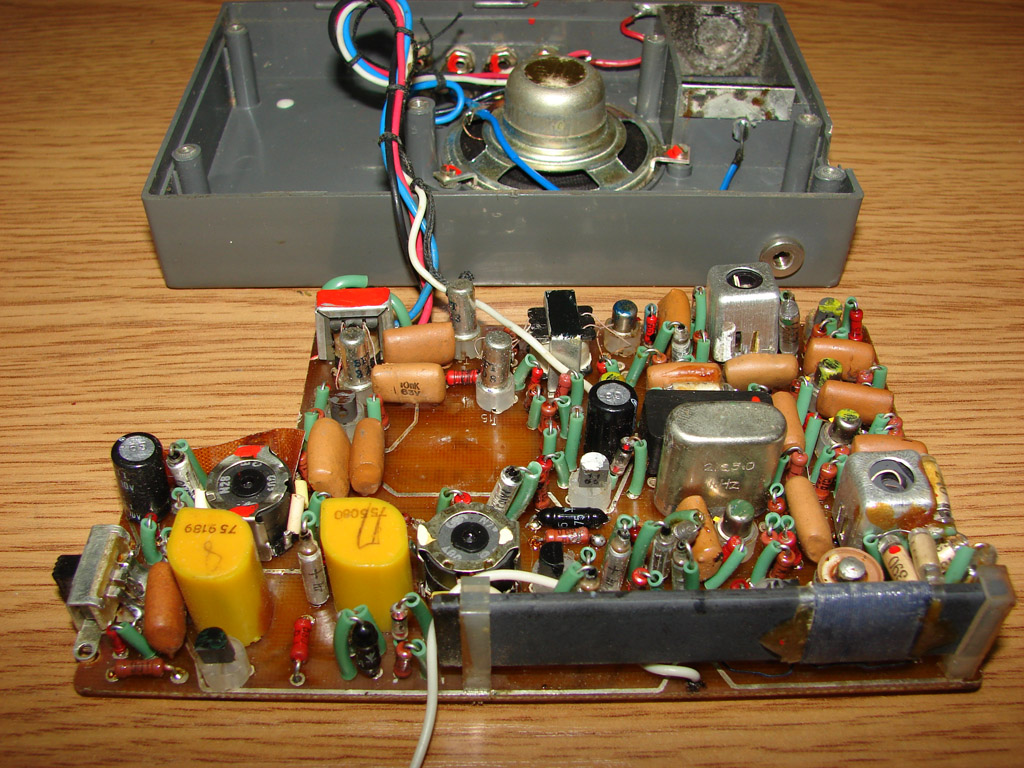

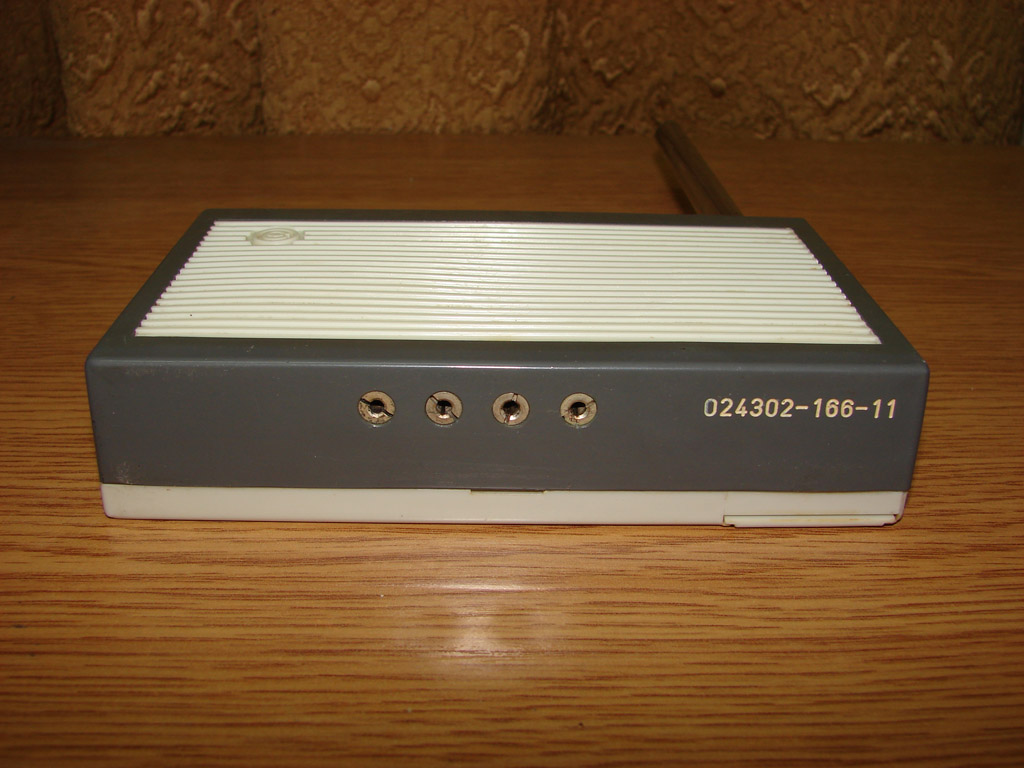

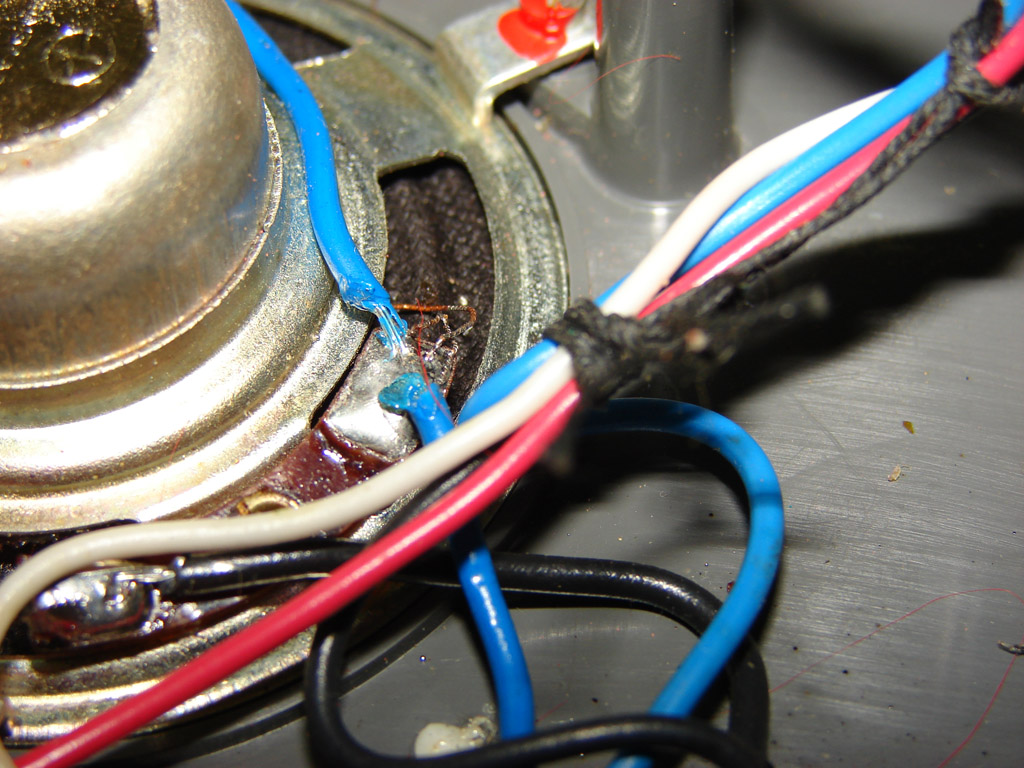

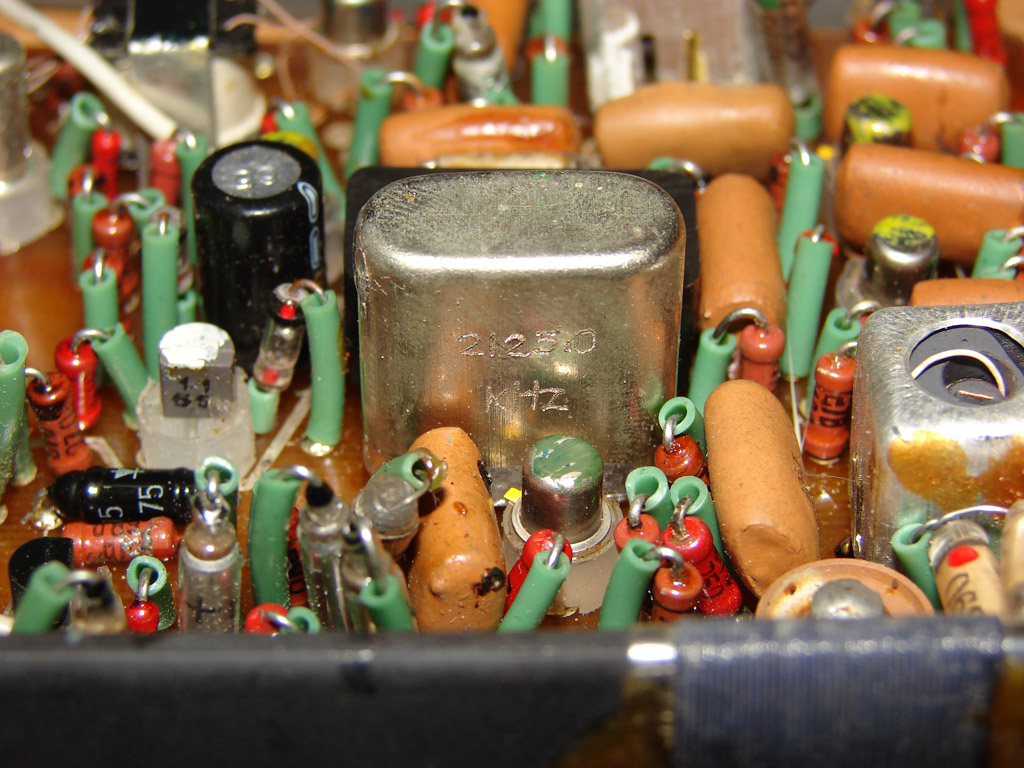

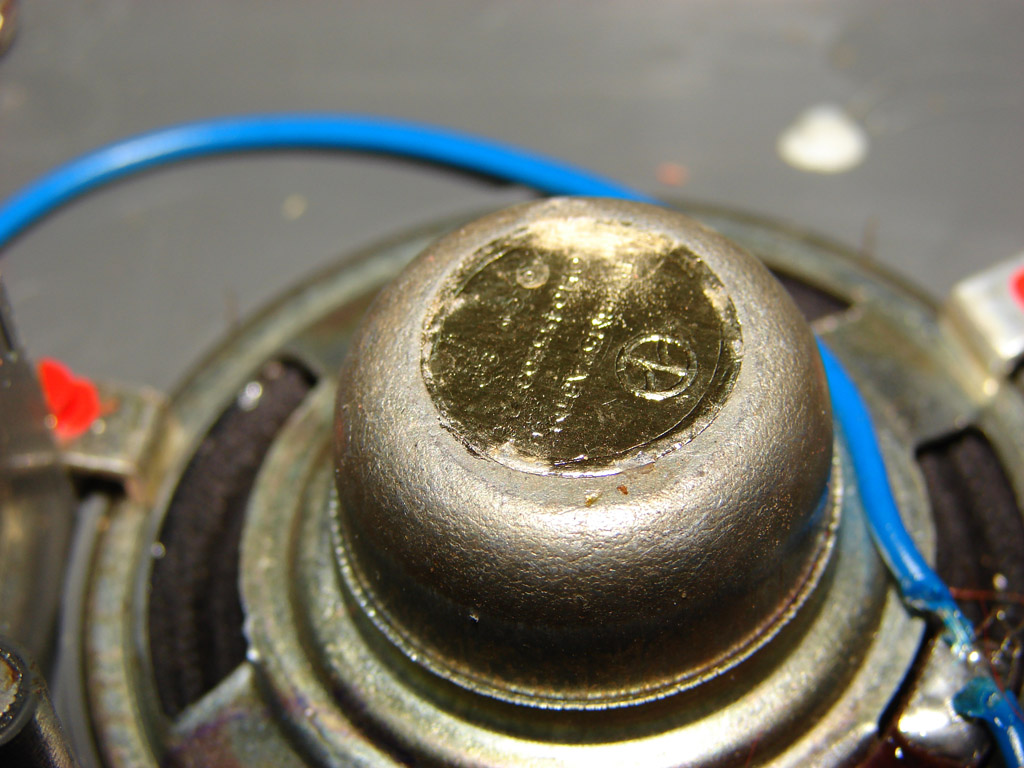

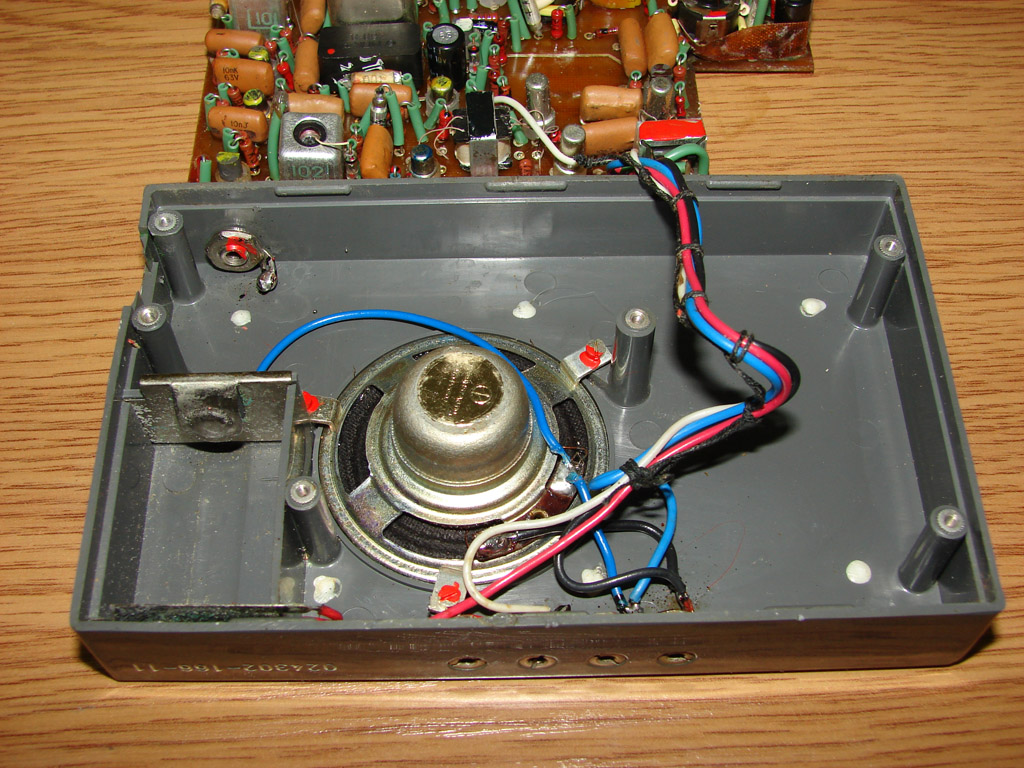

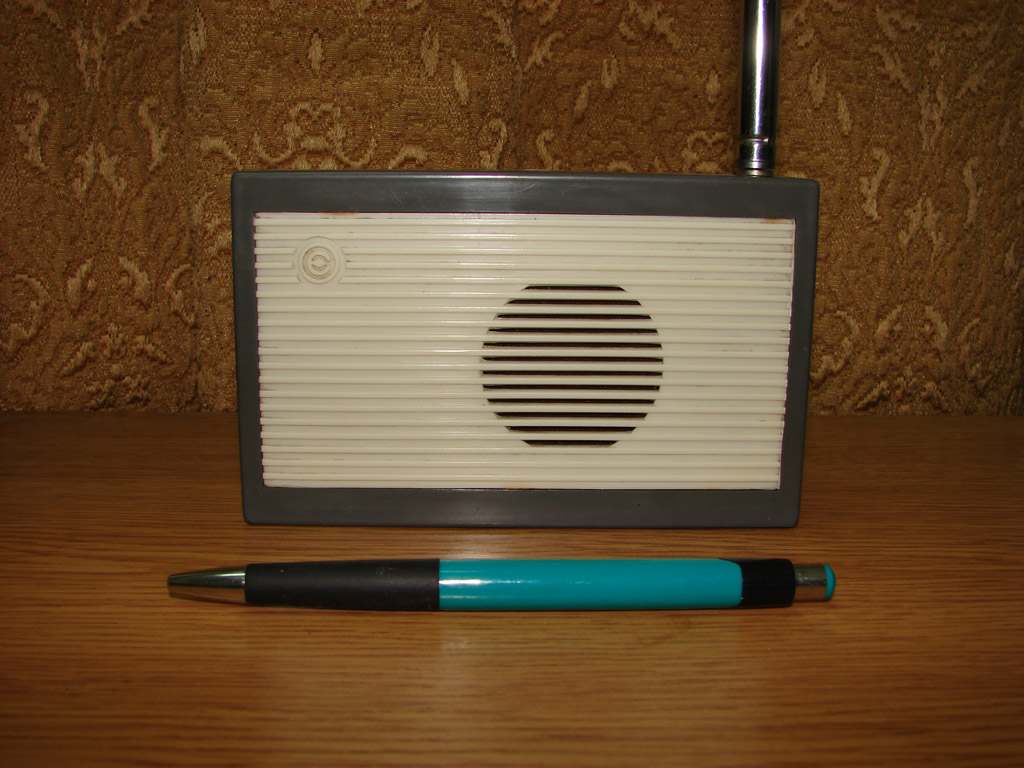

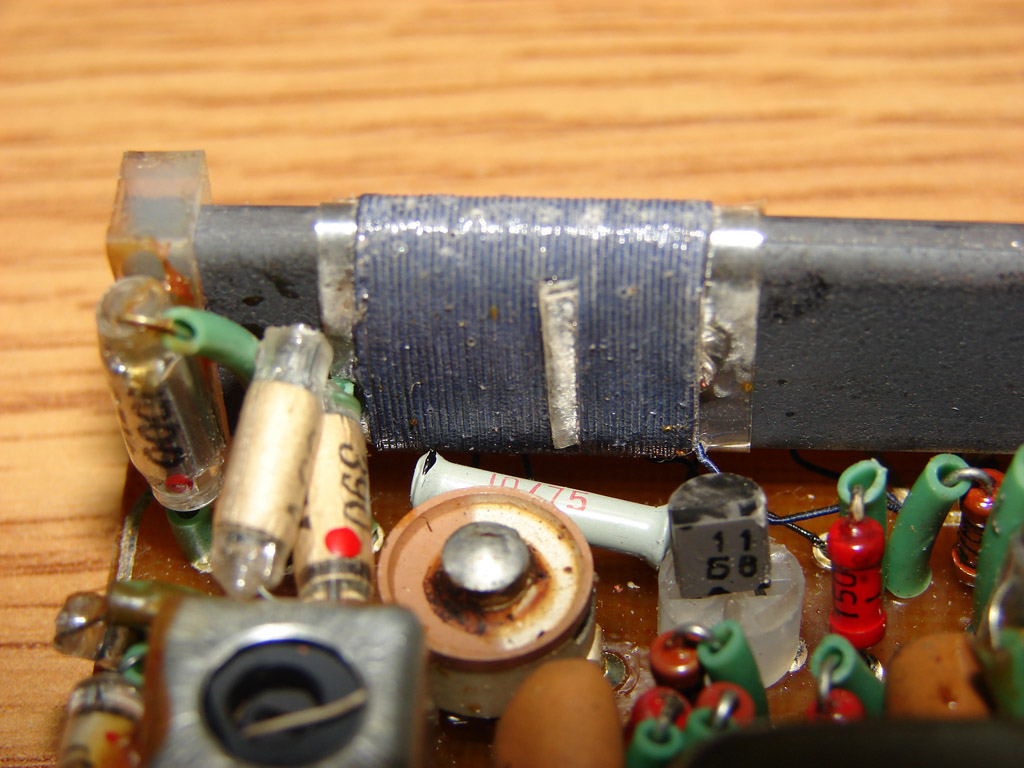

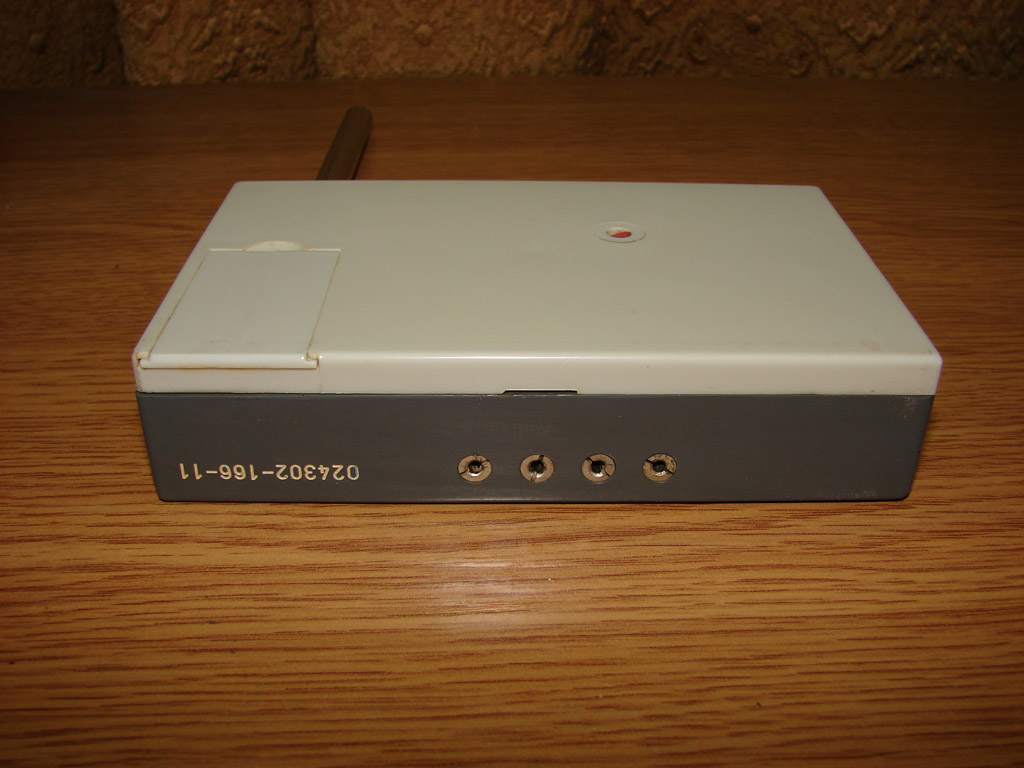

Снимките по-горе са на радиоприемник за персонално повикване "Спектър-М" от колекцията на LZ2VDK.
Инструкция за експлоатация на приемник "Спектър-М" с мрежова приставка, формуляр [zip,djvu][303kb]

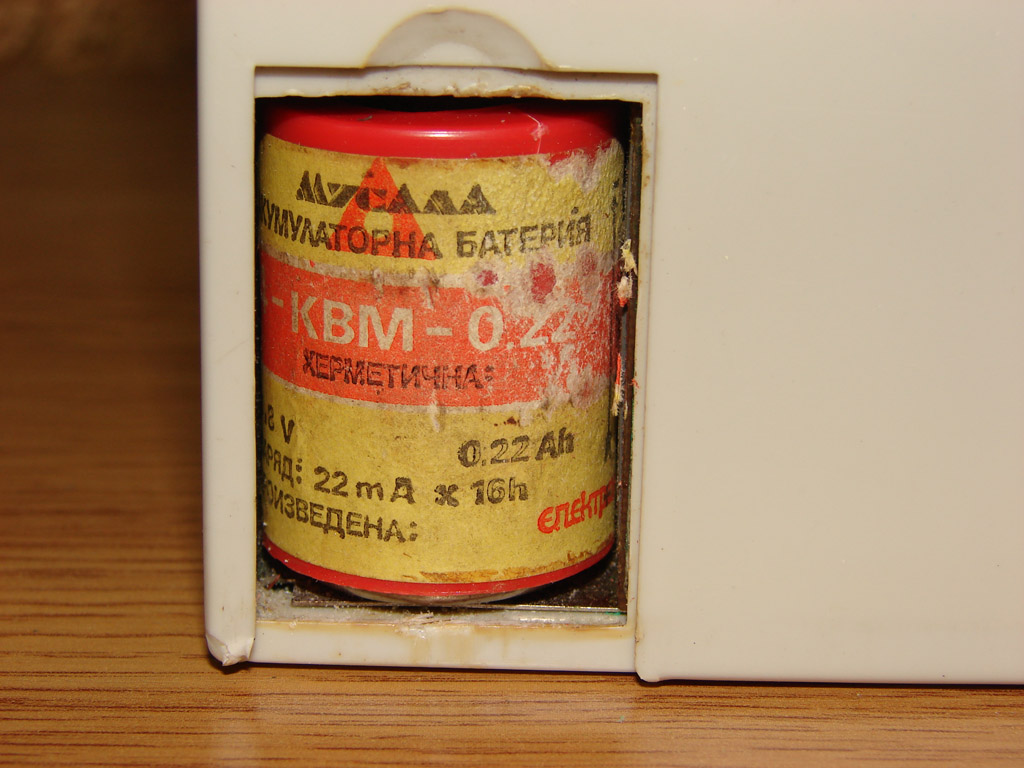

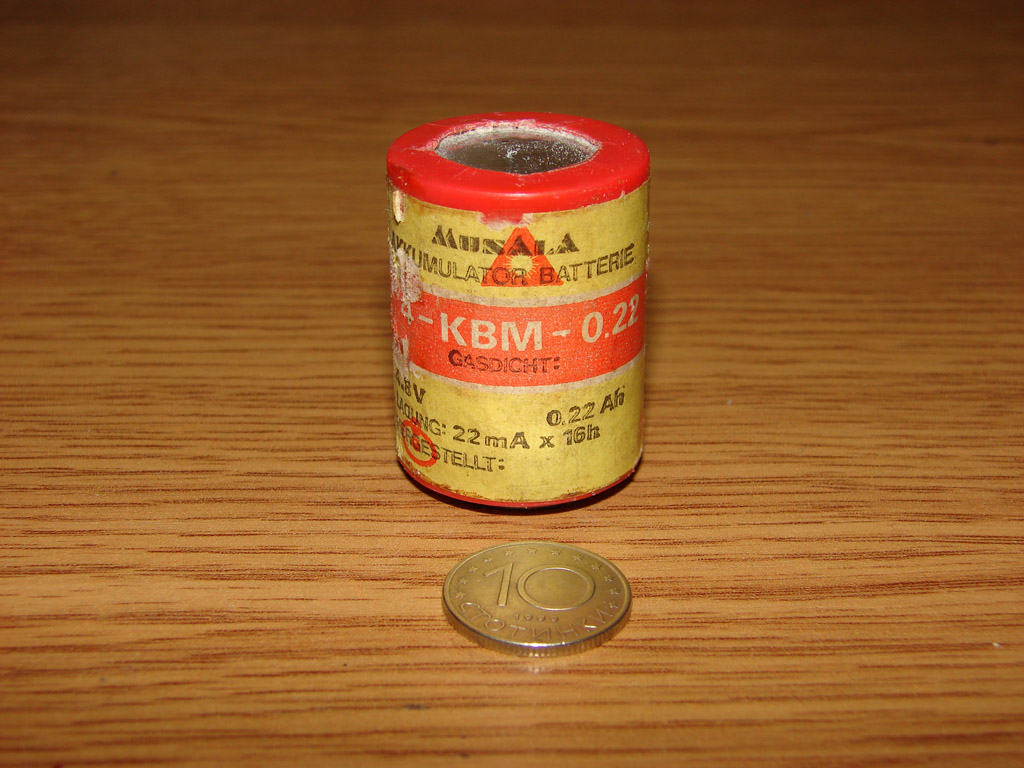

Основният източник на приемника е цилиндрична акумулаторна батерия с напрежение
4,8V. Батерията се поставя от към задната страна (гърба) на приемника в
специална преграда, която се затваря отделно плъзгащо се.
ВНИМАНИЕ: При поставянето на батерията спазвайте полянитета (+/-) означен върху
нея и в гнездото на приемника.
Веднъж в месеца изваждайте и почиствайте от соли батерията.
На три месеца я подменяйте с резервна.
След поставяне на нова заредена акумулаторна батерия приемникът се поставя върху

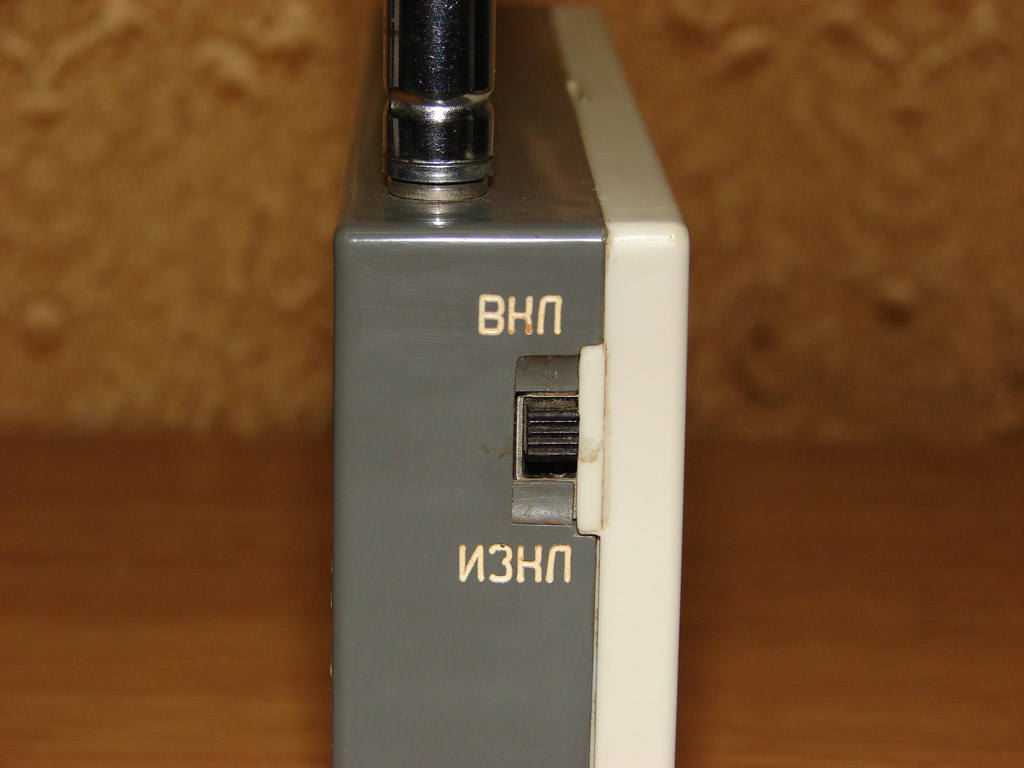

мрежовата приставка в режим "Чакане', като се превключи миниатюрният
превключвател в горно положение ("Вкл".)
В момента на включването на приемника трябва да се чуе еднократно пукане и да
изгасне глим-лампата, разположена към приставката (при поставяне на приемник
върху приставката до момента на включването му лампата не трябва да свети.)
Включения приемник се намира в режим "Чакане".
При приемане на командните сигнали приемникът се отпушва и възпроизвежда
алармения сигнал ("Сирена") и предаваната устна парола.
Ако паролата е приета, приемникът трябва да се приведе отново е режи "Чакане",
като се изключи захранването чрез превключвателя и се включи отново.
През време на експлоатацията е възможно самоотпушване на приемника, при което
той започва да шуми силно, без да възпроизвежда алармен сигнал или устна парола.
В този случай трябва да се изключи захранването чрез превключвателя и да се
включи отново. Приемникът трябва да остане запушен. Ако след това приемникът
шуми силно, тока е признак за повреда, която може да се отстрани само в
специалните ремонтни работилници или в завода производител, но не и от лицето,
използващо приемника.
Приемникът е изпитан и работи в температурен интервал от -5оС до +50
оС. Прякото
действие на слънчевите лъчи (особено лятно време) може да наруши неговата
работоспособност.
Военнослужещият, носещ приемник "Спектър-М" в джоба си или в чанта, може да се
превозва с всякакъв вид моторни превозни средства.
2.2. Мрежова приставка:
Мрежовата приставка осигурява захранващото напрежение на приемника от
електрическата мрежа 220V.
Приставката се включва към мрежата в контакт тип "Шуко". Приемникът се поставя
върху нея така, че трите щифта от приставката да влизат до край в буксите му и
приемникът се включва в режим "Чакане".
На лицевата страна ма мрежовата приставка са изведени следните индикатори:
2.2.1. Глим-лампа А, чието предназначение е да сигнализира за повикването.
Глим-лампата свети, когато приемникът е приел сигнала "Тревога" и паролата, но
оповестяваното лице не е в къщи.
В този случай паролата се "запомня" във вид на светлинна индикация, която се
изразява в светването на глим-лампата.
Когато оповестяваното лице е отсъствало от дома и след завръщането си види
светлинната индикация (светещата глим-лампа), то трябва да преведе отново
приемника в режим "Чакане", като превключи миниатюрния превключвател в положение
"изключено" и отново се включи в положение "включено" при което положение
приемникът остава да работи.
2.2.2. Зелена лампа Б която светва, когато мрежовата приставка с приемника
работи в режим "зареждане". Първоначално светлината е по-силна (разредена
батерия), но постепенно намалява и в края на осмия час остава едва забележима.
На задната страна (гърба) на мрежовата приставка са разположени:
2.2.4. Мрежов предпазител, който предпазва приставката и съответно при
неизправност или късо съединение в тях.
При неизправен мрежов предпазител зелената лампа не свети, когато приемникът е
поставен на приставката и тя е включена в мрежата.
Изгорелият предпазител се сменя с нов. Ако и новият предпазител изгори веднага с
включването към мрежата, приставката и приемникът трябва да се изпратят в
ремонтната работилница.
При спиране на електрическия ток в мрежата приемникът осигурява непрекъснато
запомняне на сигнала "тревога" в продължение на 6 часа.
ВАЖНО; Забранено е отварянето на приемното устройство и мрежовата приставка. Те
трябва да се ремонтират само в специализираните армейски работилници.
Всички вписвания се нанасят само с мастило, четливо и ясно. Изтривания и
зачертавания са абсолютно забранени!
