Радиоприемник VEF RADIO-65
/kn34pc.com/схеми/приемници/...

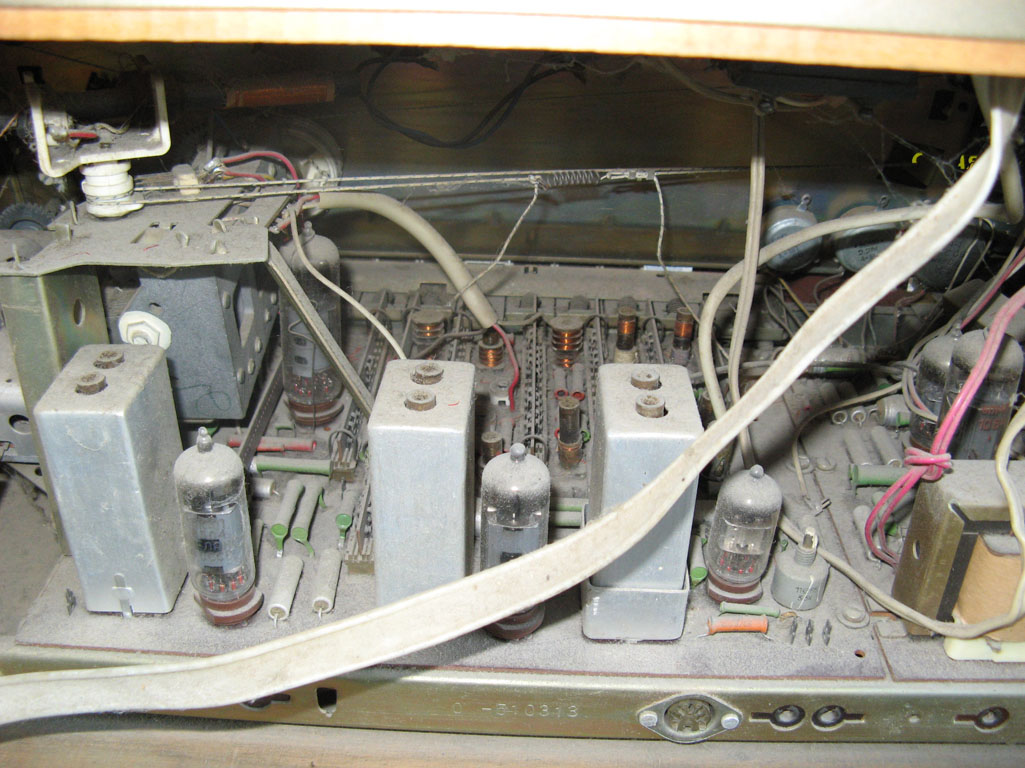

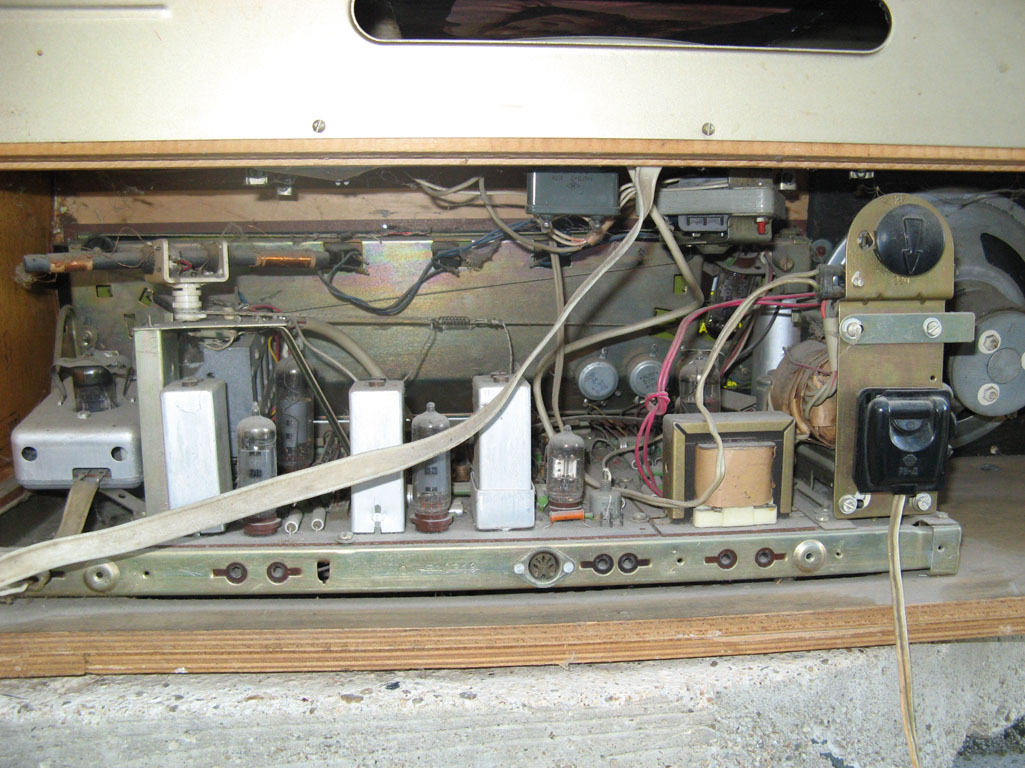

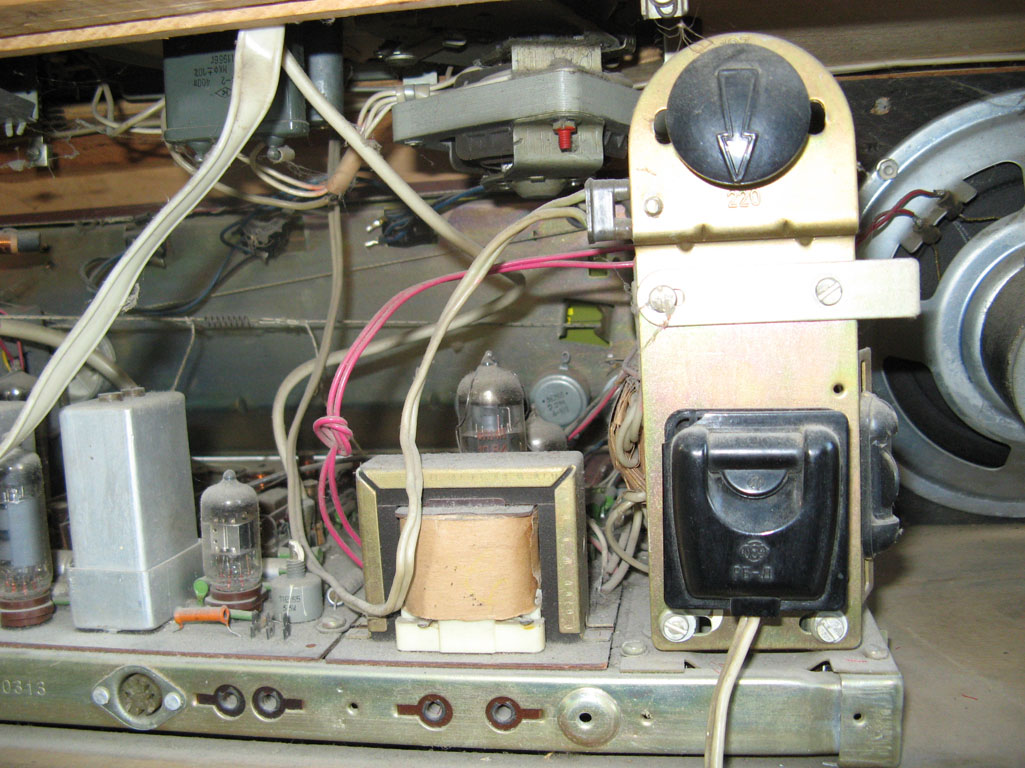

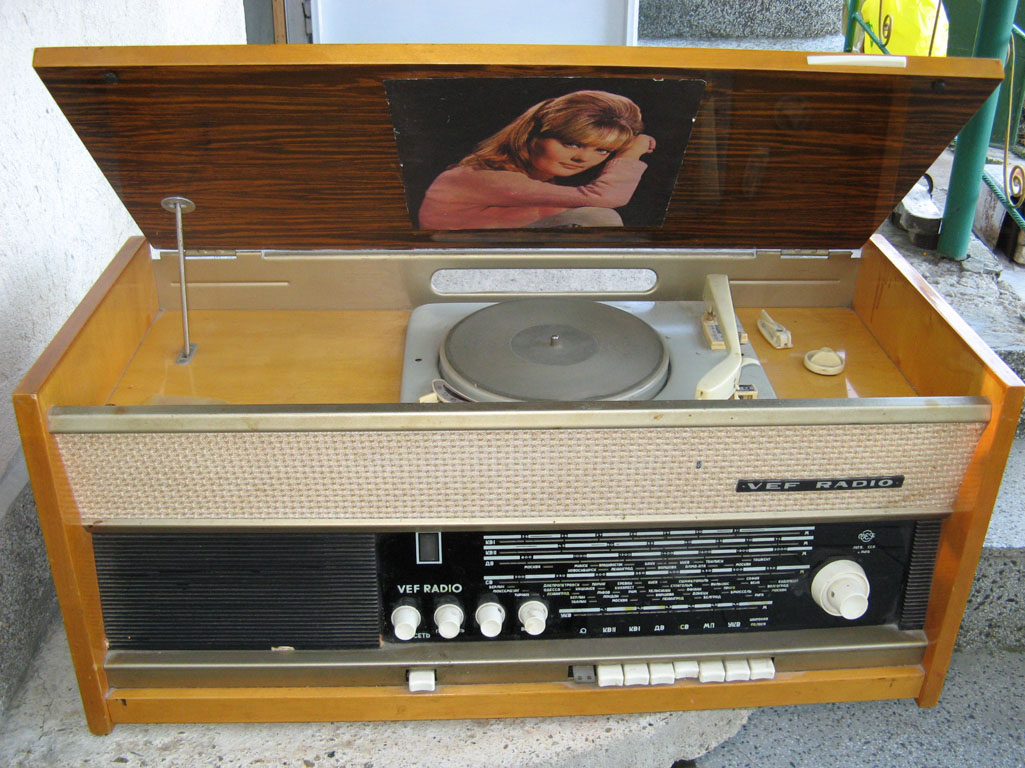

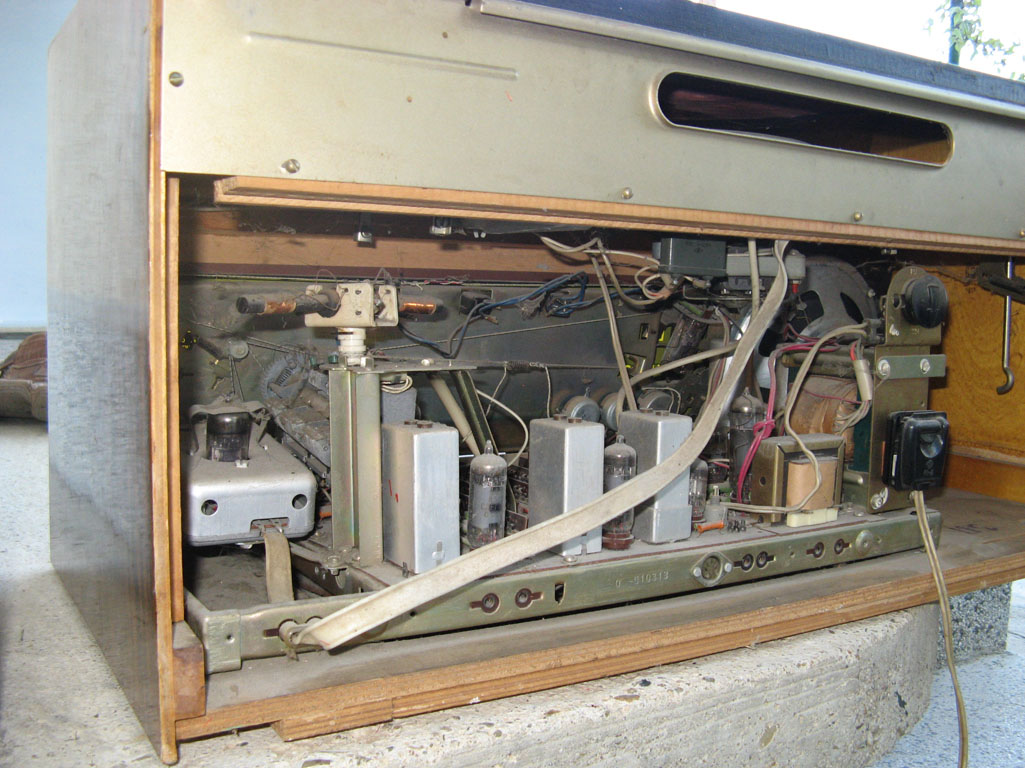

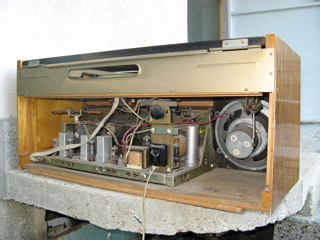

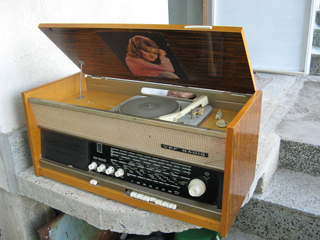

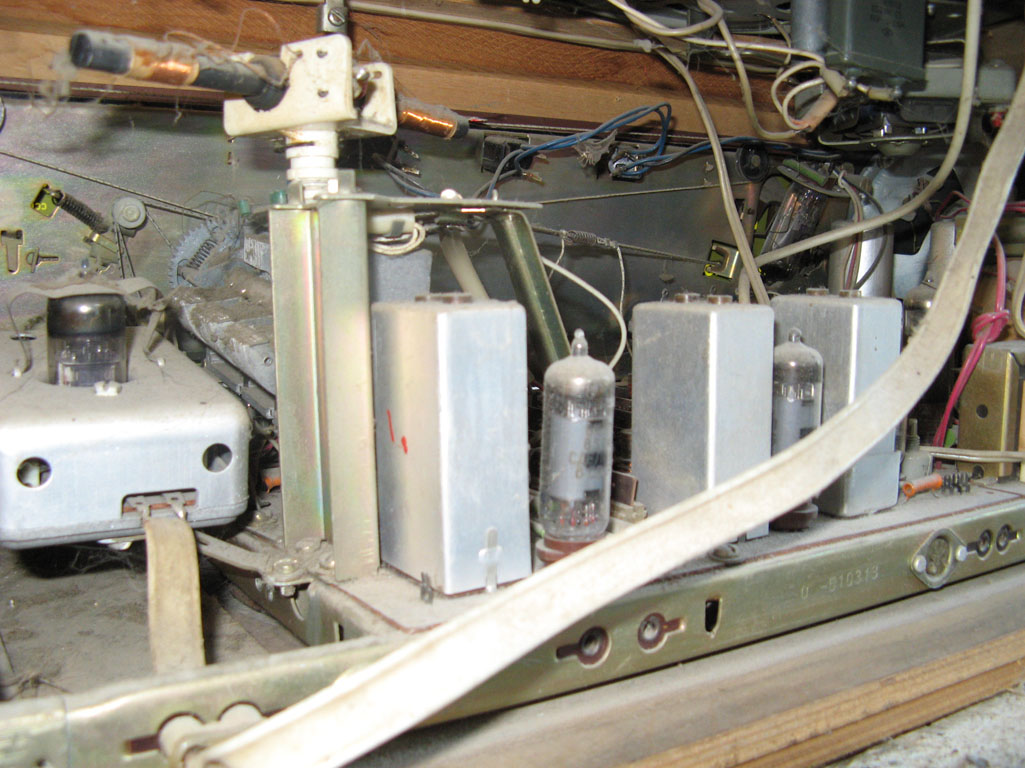

Снимки: Вълко Димов гр. Бургас

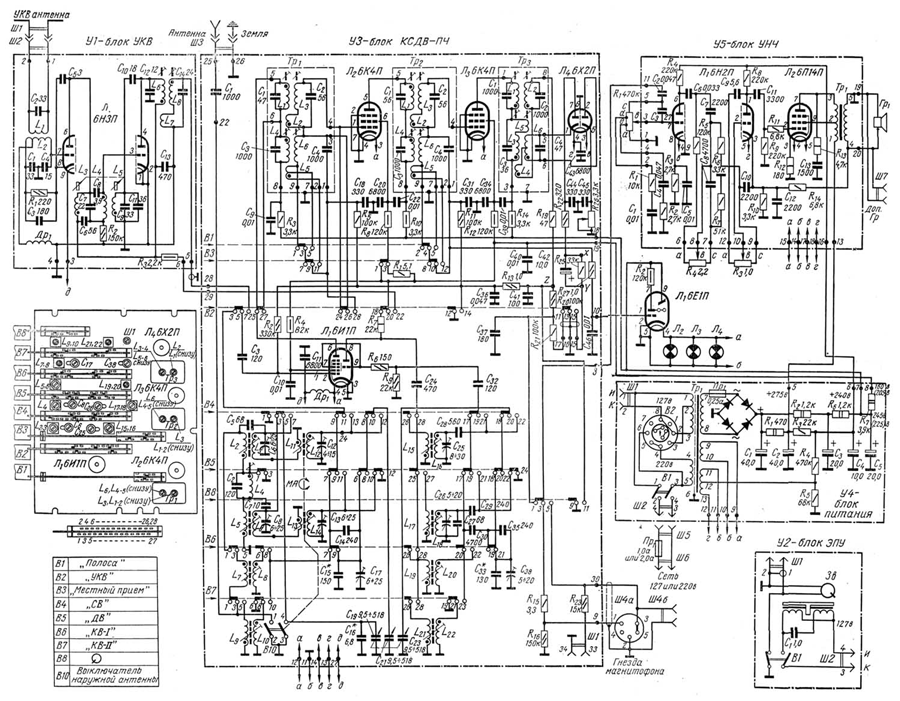

Принципната електрическа схема е свалена от: http://oldradio.onego.ru/SETS/vef_radio_65.htm

Радиоприемник VEF RADIO (6Н3П, 6К4П, 6К4П, 6И1П, 6X2П, 6Н2П, 6Е1П, 6П14П)
Описание и принципна електрическа схема (сп."Радио" бр.5 - 1966г.)[djvu][156kb]

Производство на "Държавен електротехнически завод ВЭФ" гр. Рига, 1965г.

Технически характеристики:

Обхвати:
ДВ 2000-735 м /150 - 408 kHz/
СВ 571-187 м /525 -1605 kHz/
КВ-1 76 – 40.5 м /3.95 - 7.4 МHz/
КВ-2 32 – 25 м / 9.1 - 12 МHz /
УКВ 4.56 - 4.11 м /65.8 - 73 МHz/

Чувствителност:
ДВ,СВ 25-50 μV
КВ 40-70 μV
УКВ 3 – 7 μV

Междинна честота: 465 kHz, 6.5 МHz

Изходна мощност: 3.5 W
Възпроизвеждани честоти:
АМ: 80-6000 Hz
ЧМ: 80-12000 Hz
Гр.: 80-10000 Hz

Чувствителност вход грамофон: 200 mV
Ниво на фона: - 55 dB
Грамофон тип: III – ЭПУ – 20 или II – ЭПУ – 40 ; 3 скорости: 78, 45, 33 об/мин
Захранващо напрежение: 220 или 127 V
Консумирана мощност: 60W /с грамофон 75 W/
Снимки: Вълко Димов гр. Бургас

Петко Петков, Бургас
2 октомври 2009 година
