Грамофон Ziphona
/kn34pc.com/схеми/грамофони/...

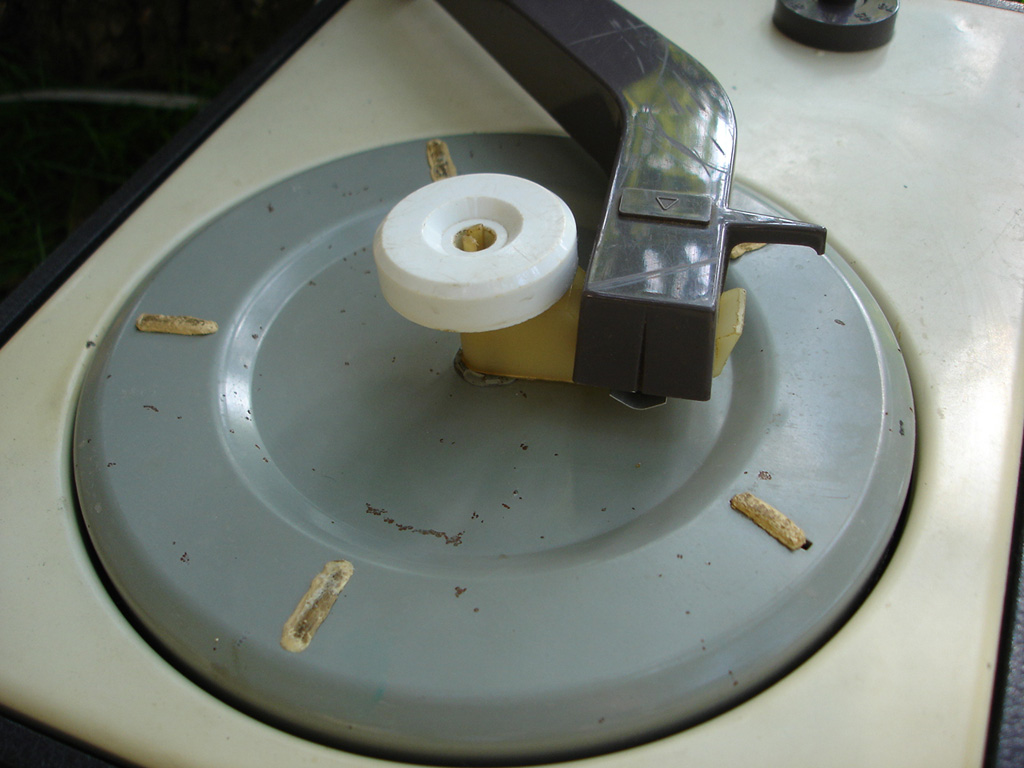

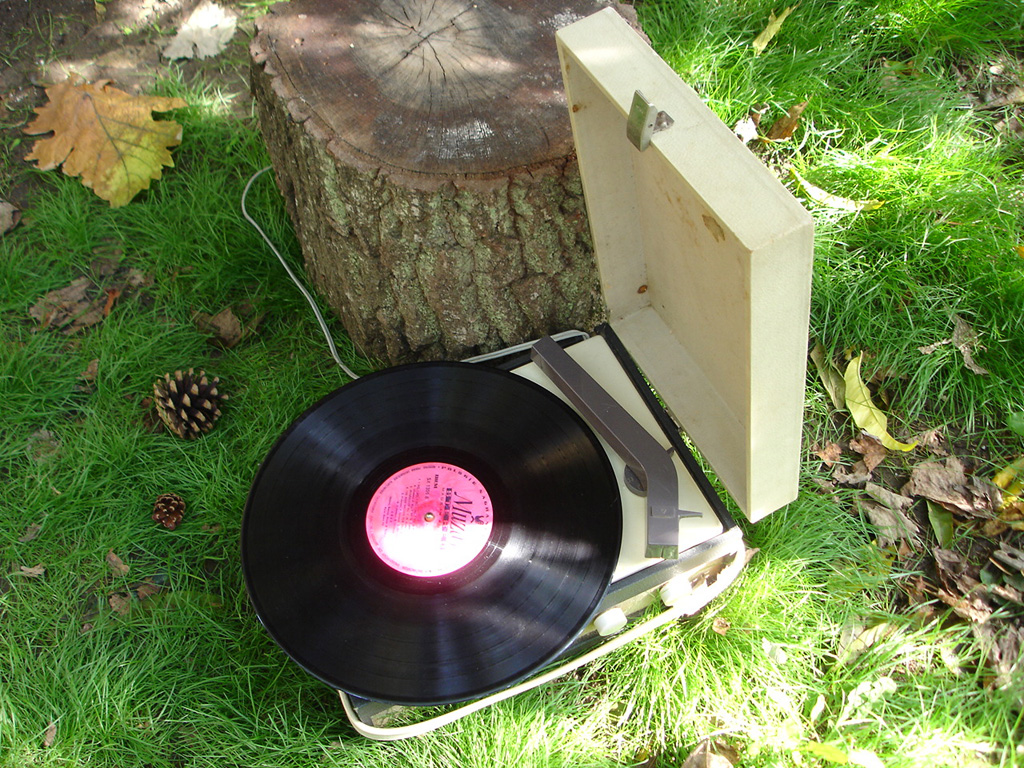

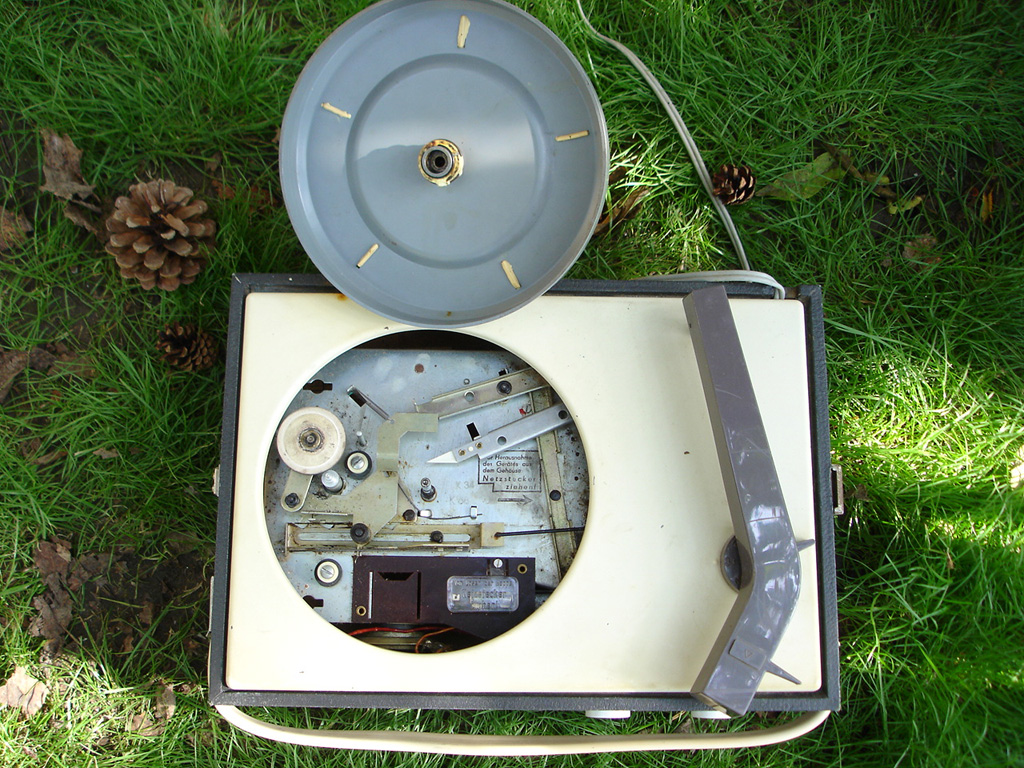

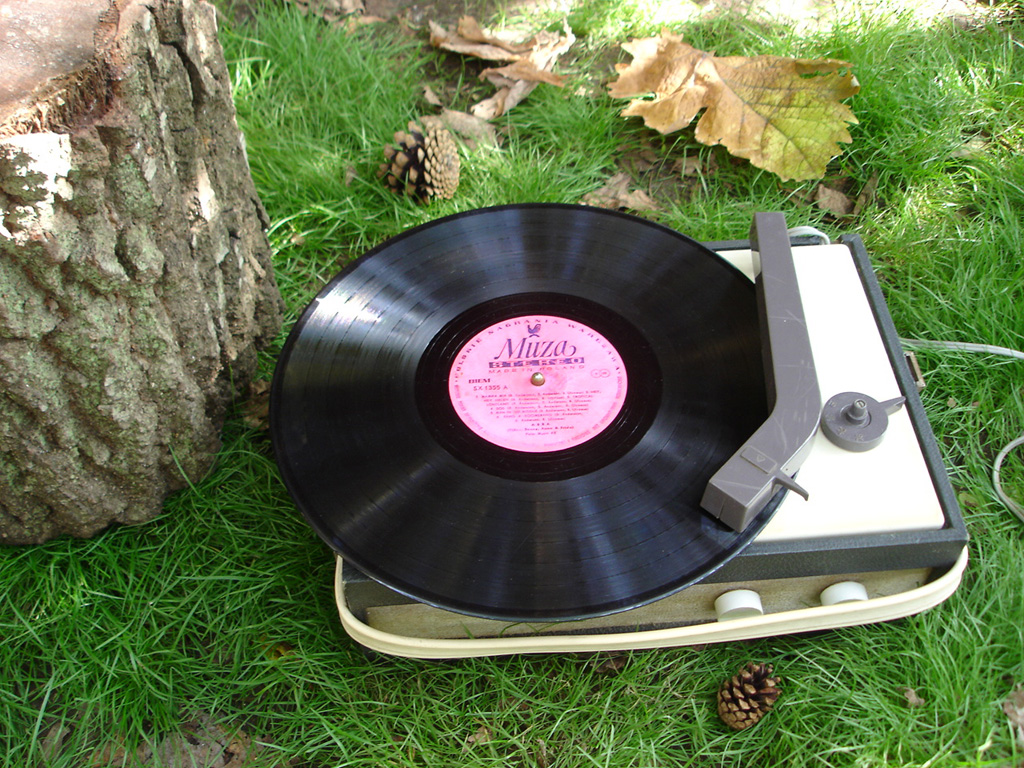

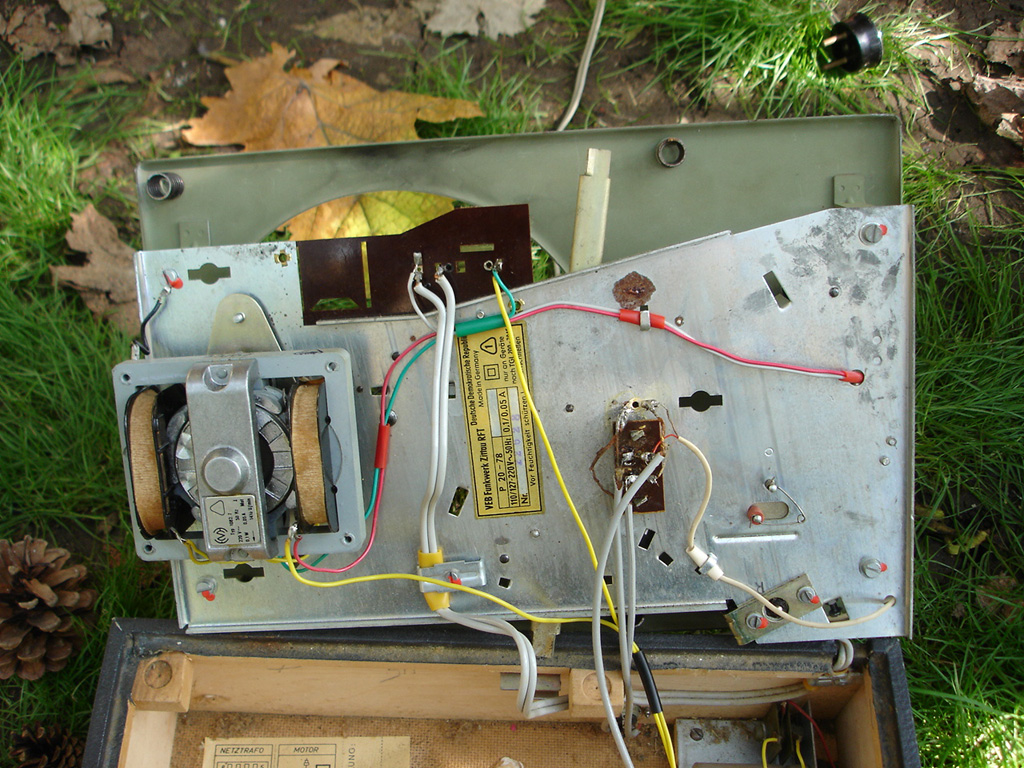

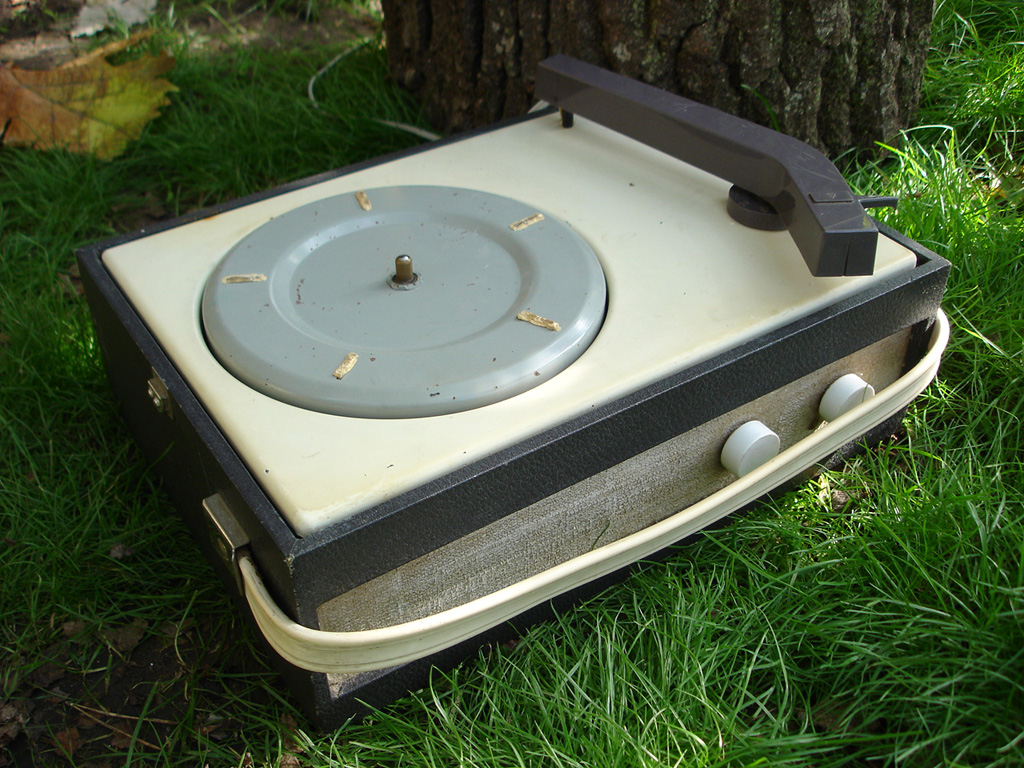

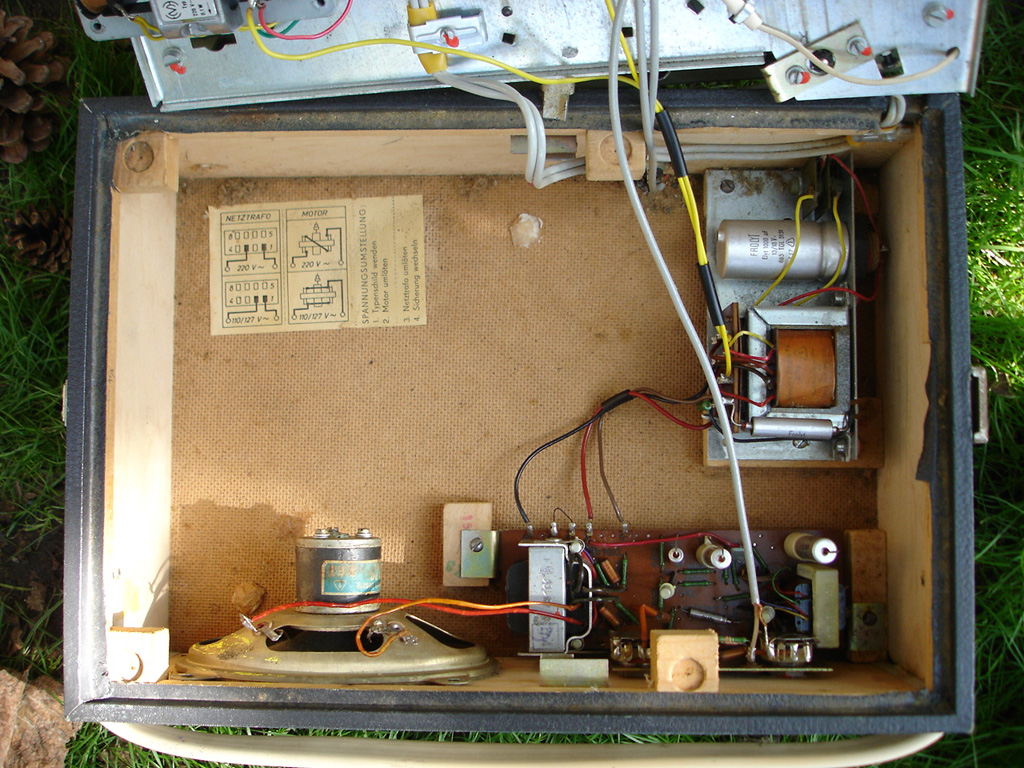

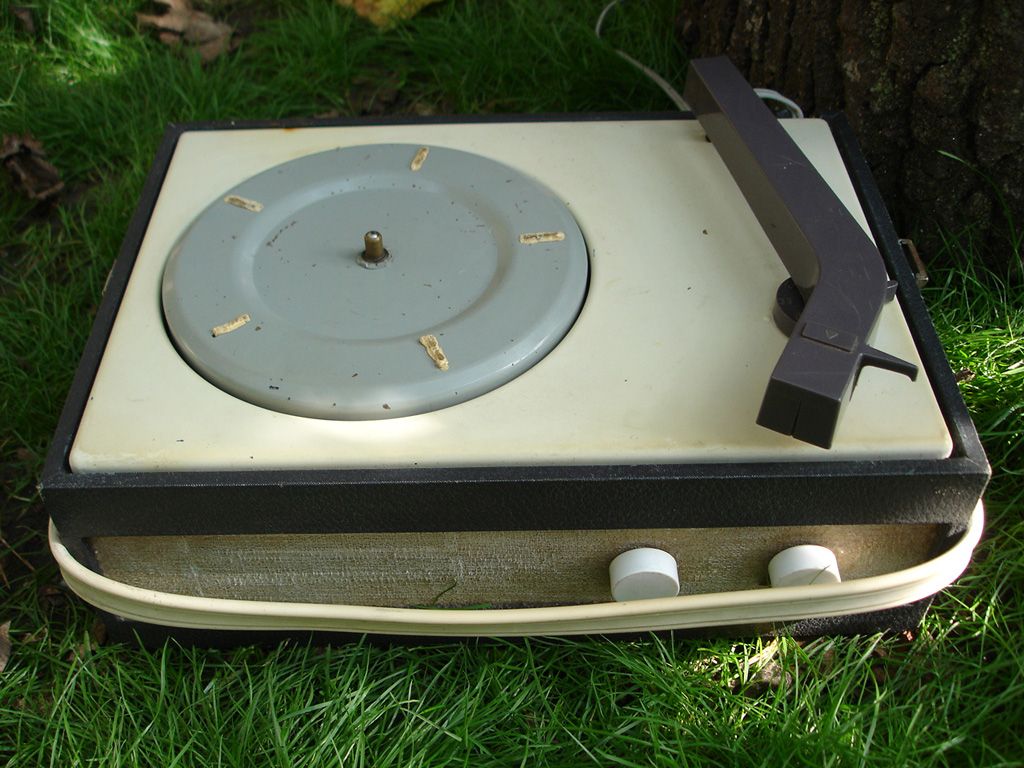

Производство: ГДР -1967г. Възпроизвежда грамофонни плочи на 16, 33.1/3, 45, 78 об/мин. Стерео изход.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

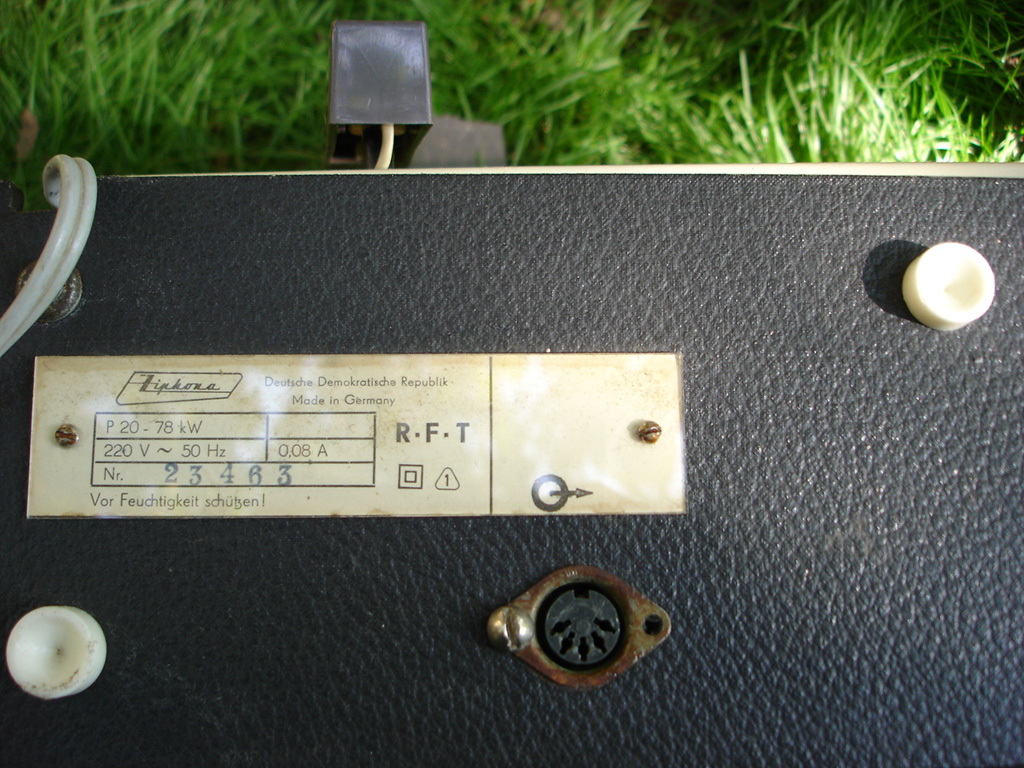

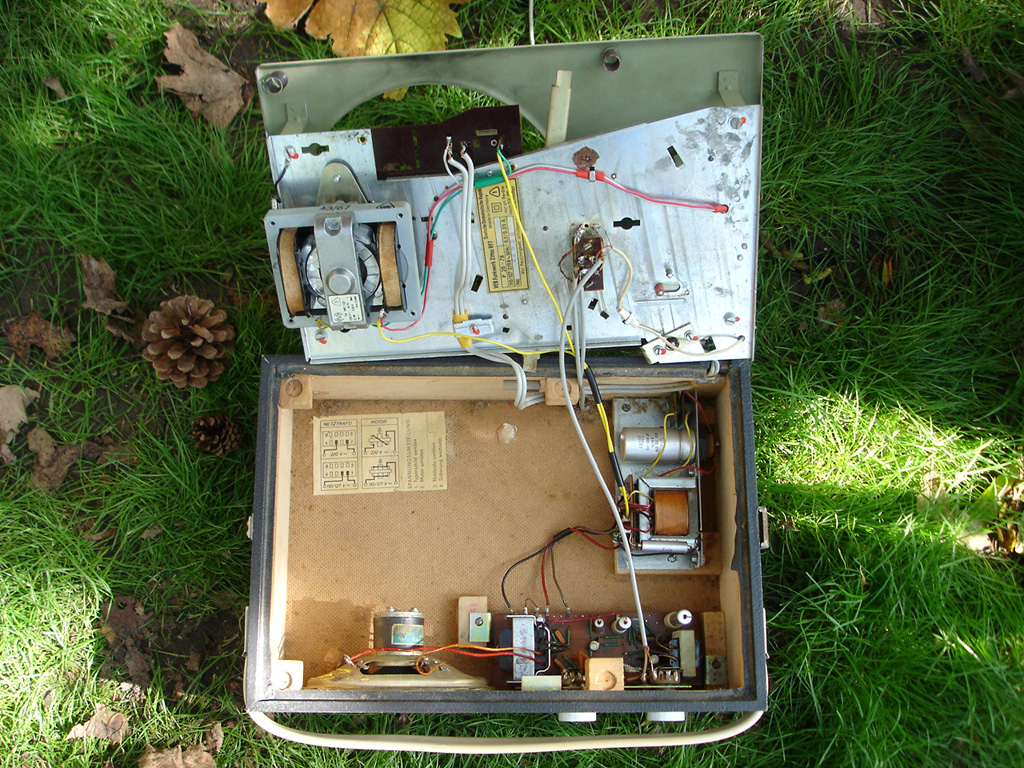

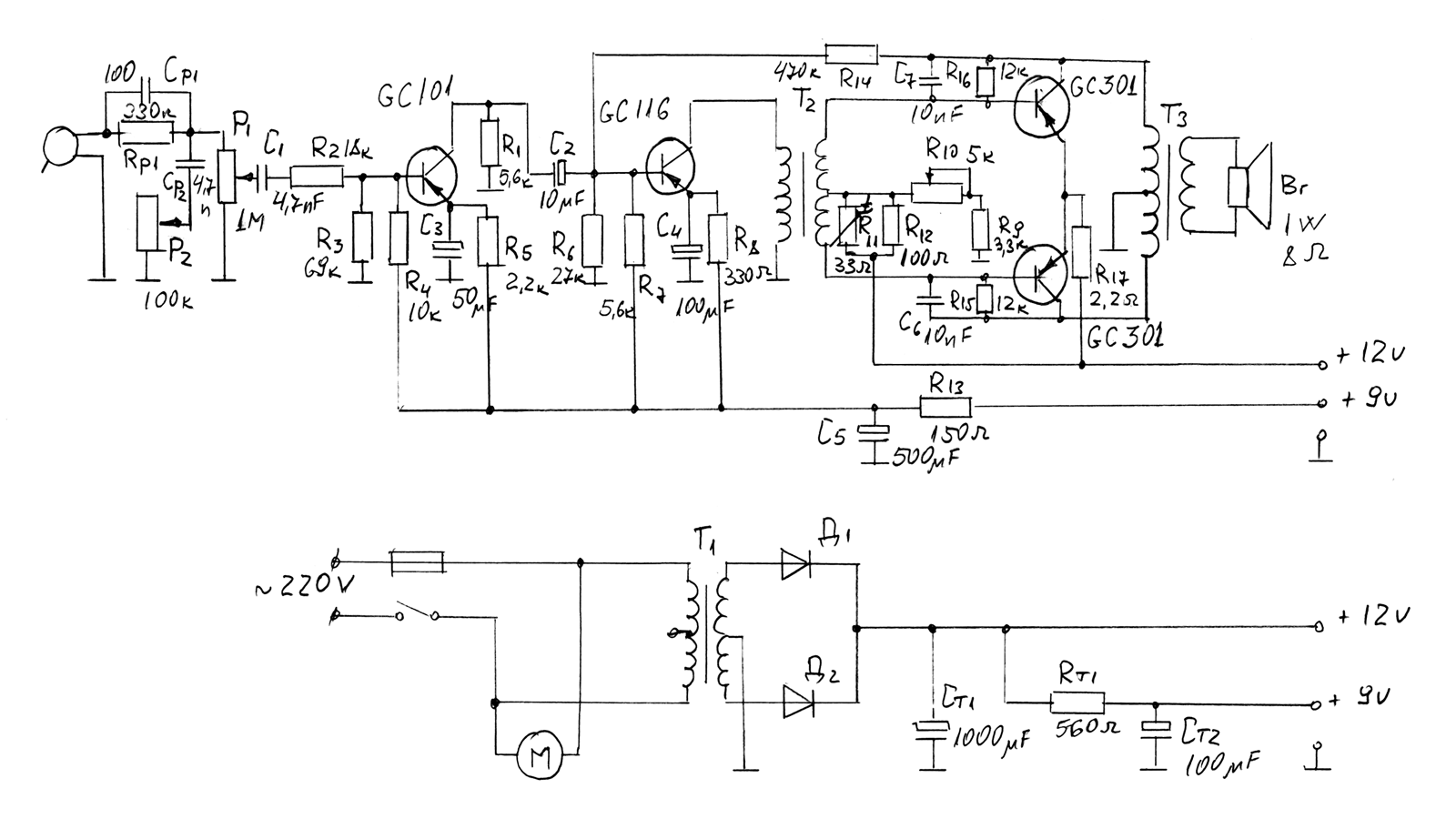

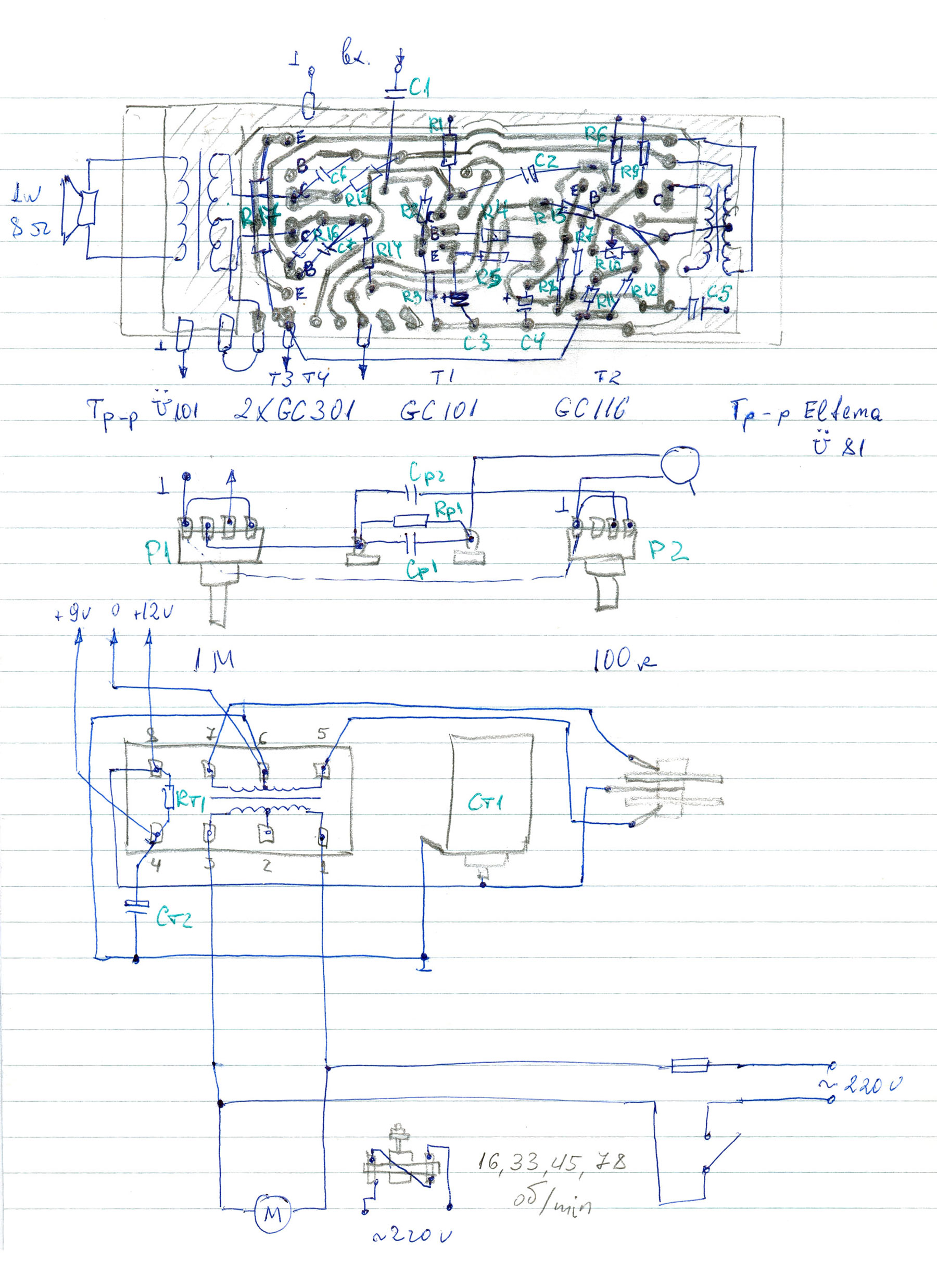

Принципната и монтажна схема са снети от платката на грамофона,
поради което е възможно да са допуснати грешки.
Монтажна
схема [jpeg][627kb]
