Радиоприемник "Респром РС-201"
|
|
|
1. Общи
сведения:
Радиоприемникът РС-201 е стереофоничен /по система FCC/ и е
предназначен за качествено възпроизвеждане на музика и говор при радиоприемане в
обхватите ДВ, СВ,КВ и УКВ /моно и стереовъзпроизвеадане на програмите/ и
възпроизвеждане на стерео и моно записи от грамофон с кристална или динамична
дози и магнетофон.
Радиоприемникът е реализиран с 5 интегрални схеми, един
полеви и 13 биполярни транзистора. Има вградена феритна антена за дълги и средни
вълни, луминисцентен диод за индикация на стереопрограмите, стрелкови индикатори
за силата на полето
на приеманата станция, система за автоматична донастройка на честотата на
хетеродината на обхват УКВ (АДЧД). Осигурена е възможност за плавно регулиране
на ниски, средни и високи звукови честоти.

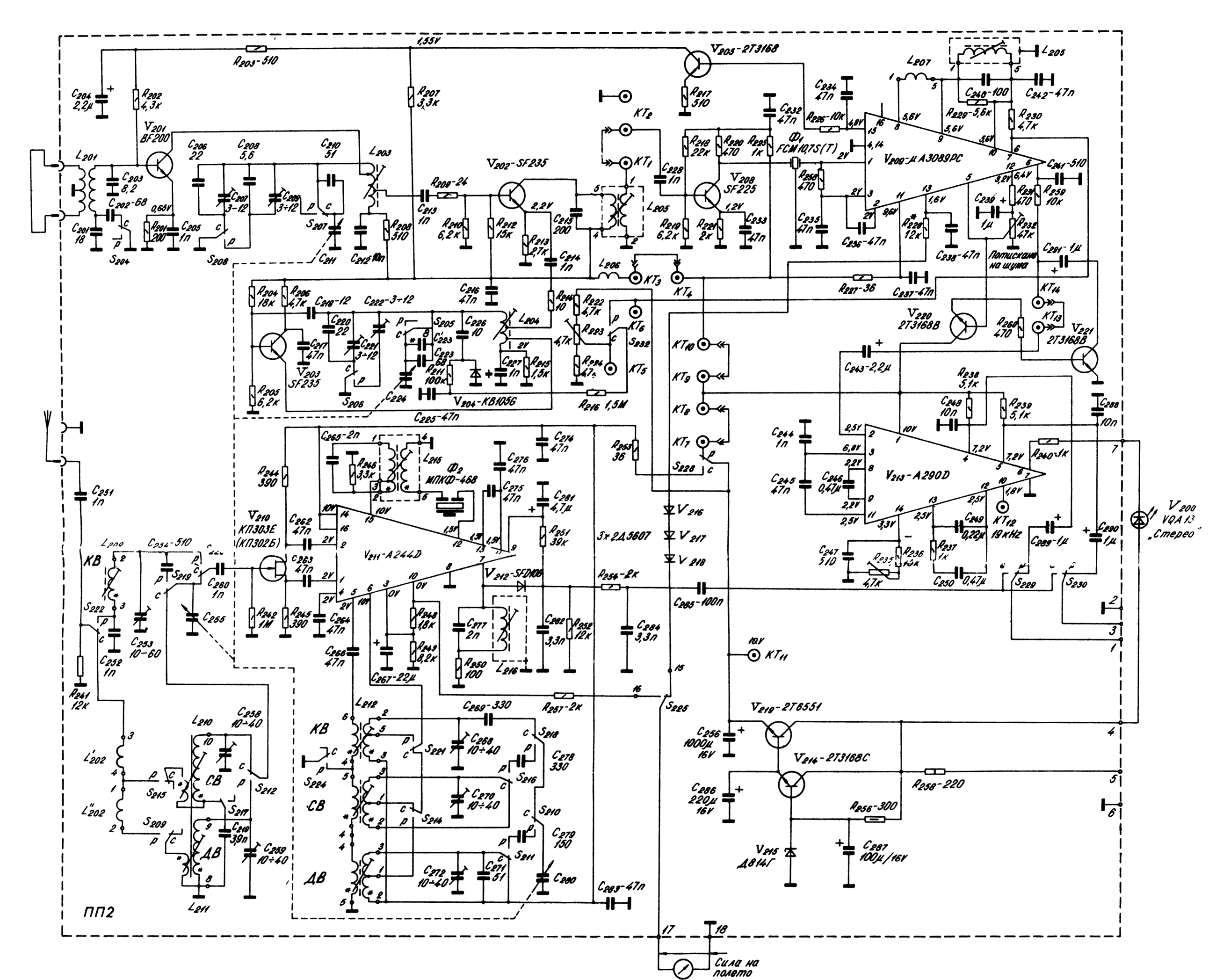

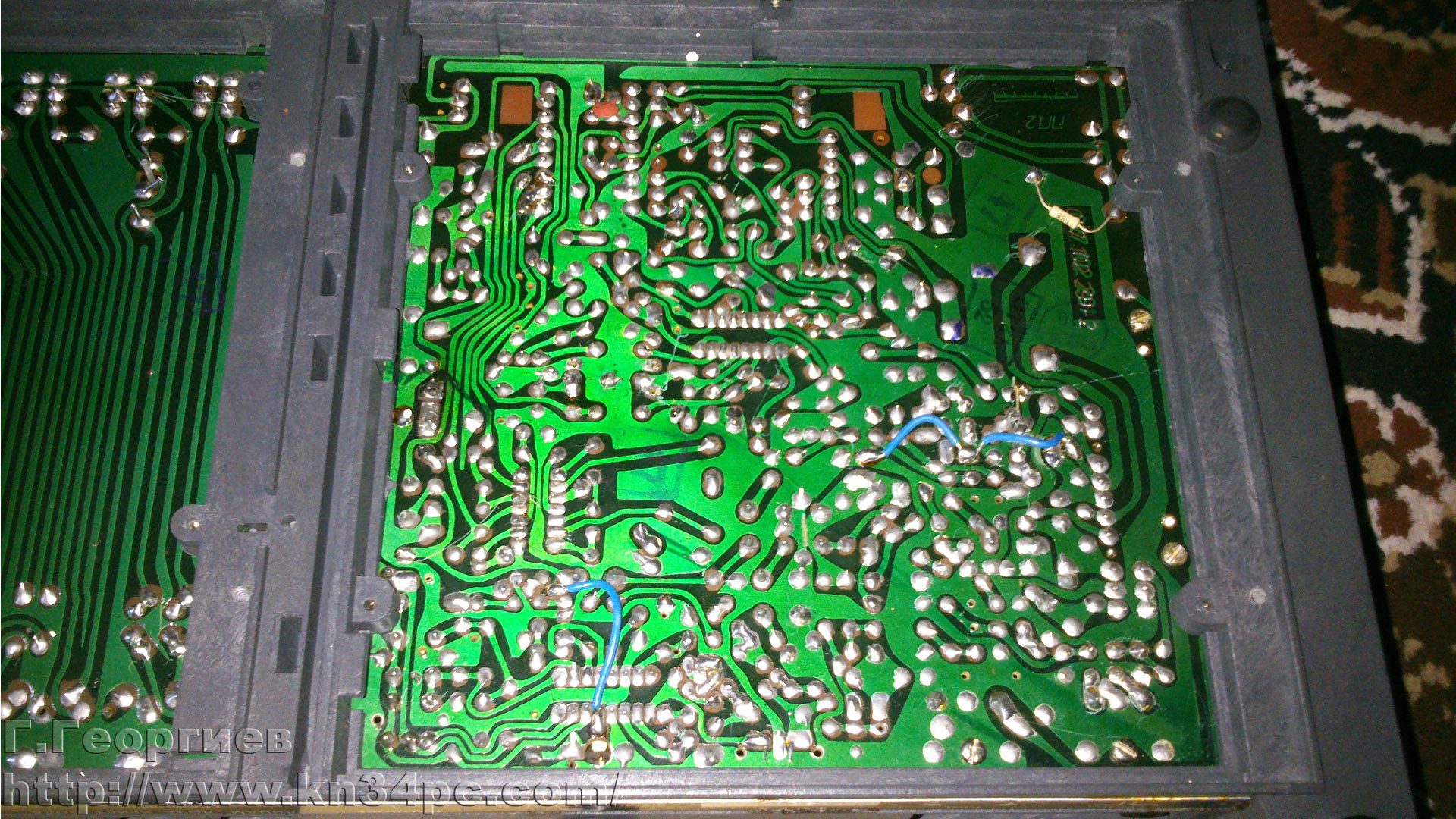

"Респром РС-201" - радиоприемна част

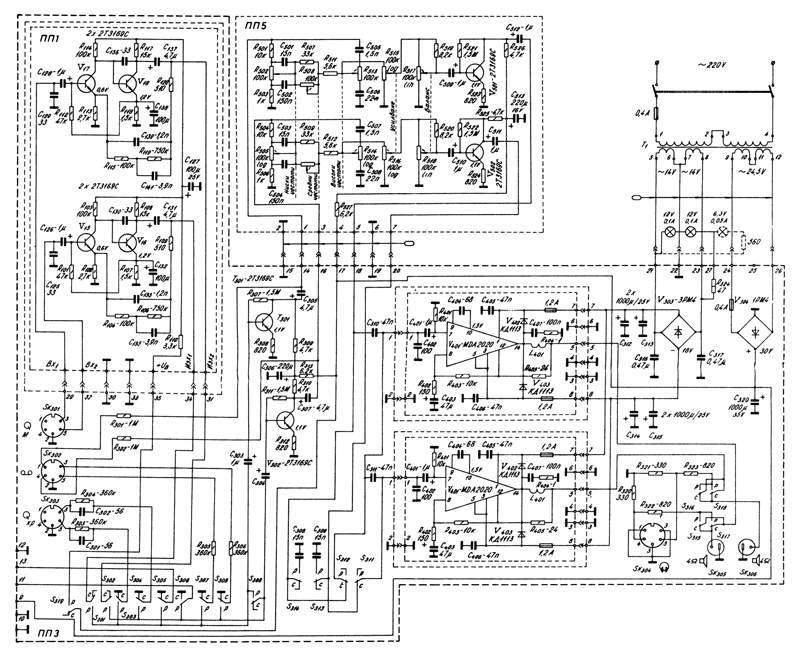

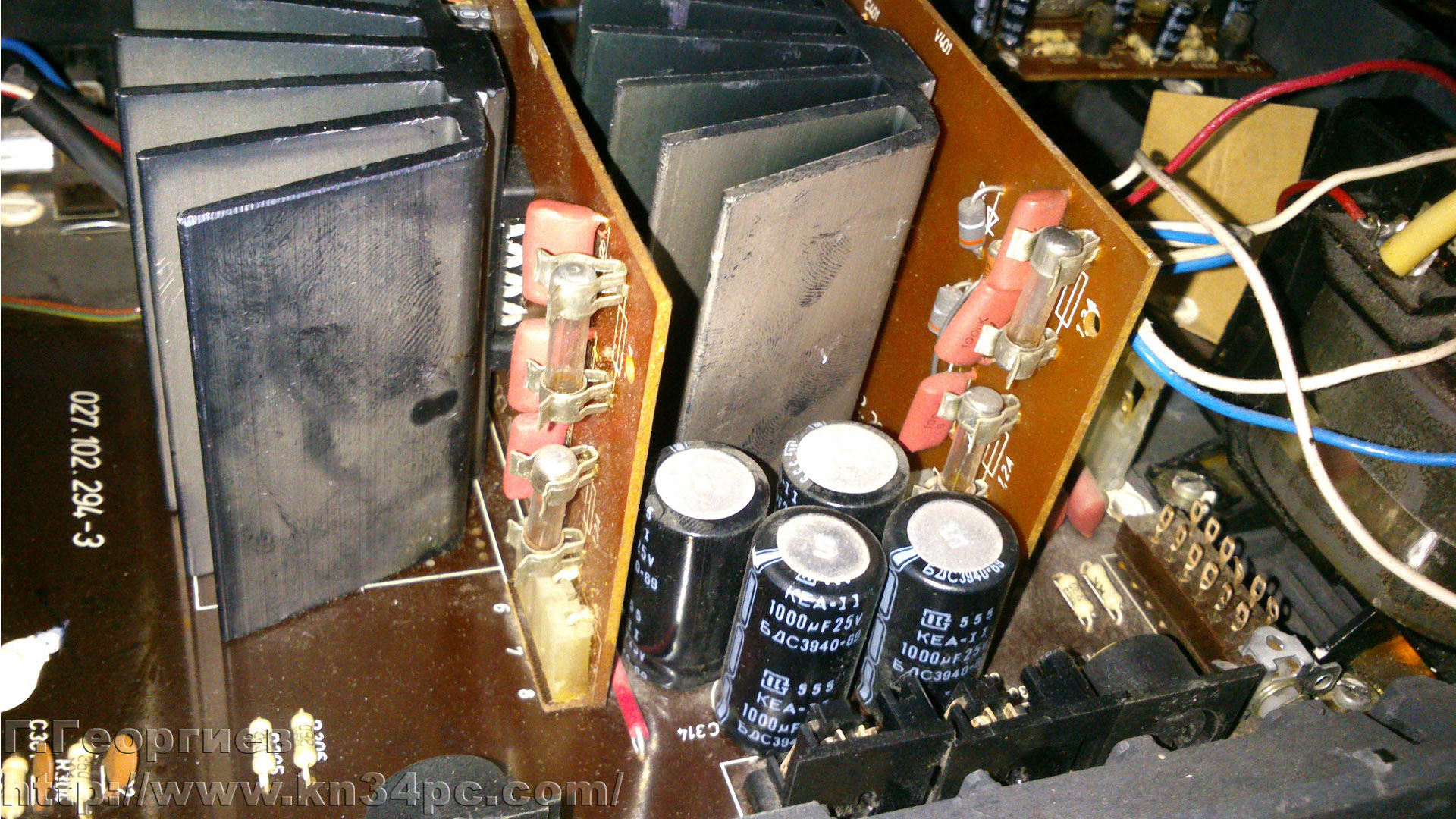

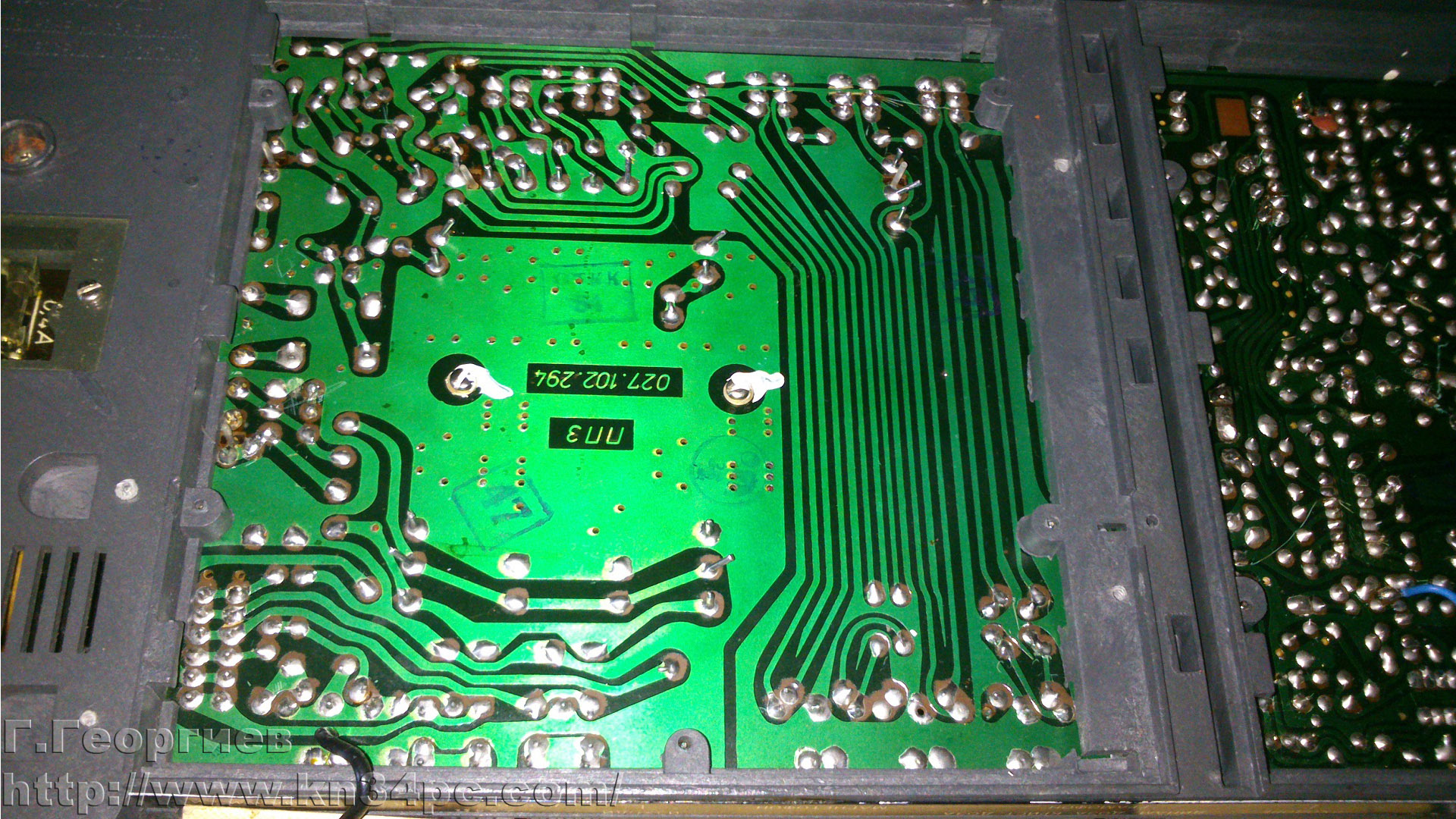

"Респром РС-201" - блок

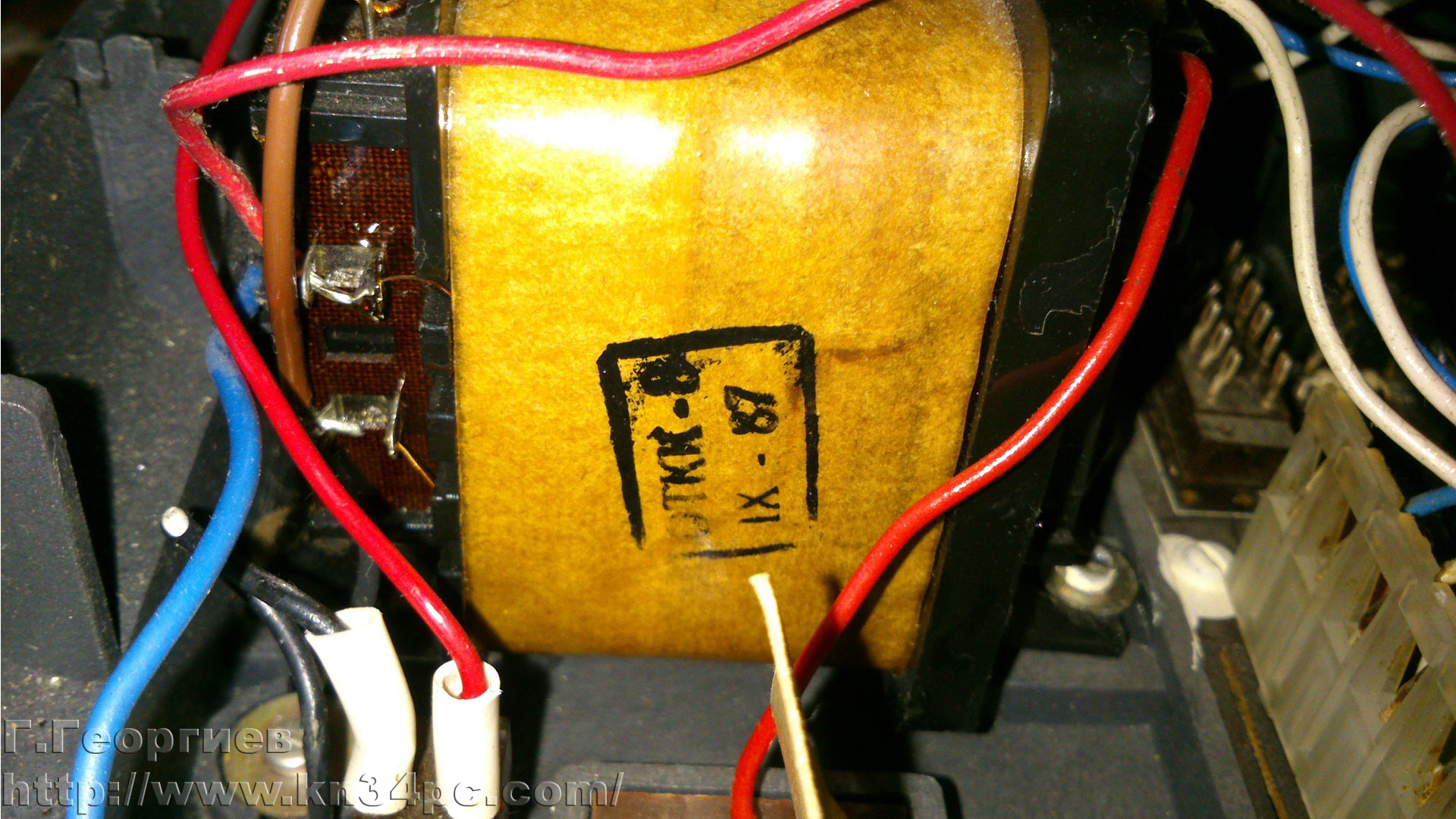

НЧУ и токозахранване
 |
 |
 |
 |
 |
 |
 |
 |
 |

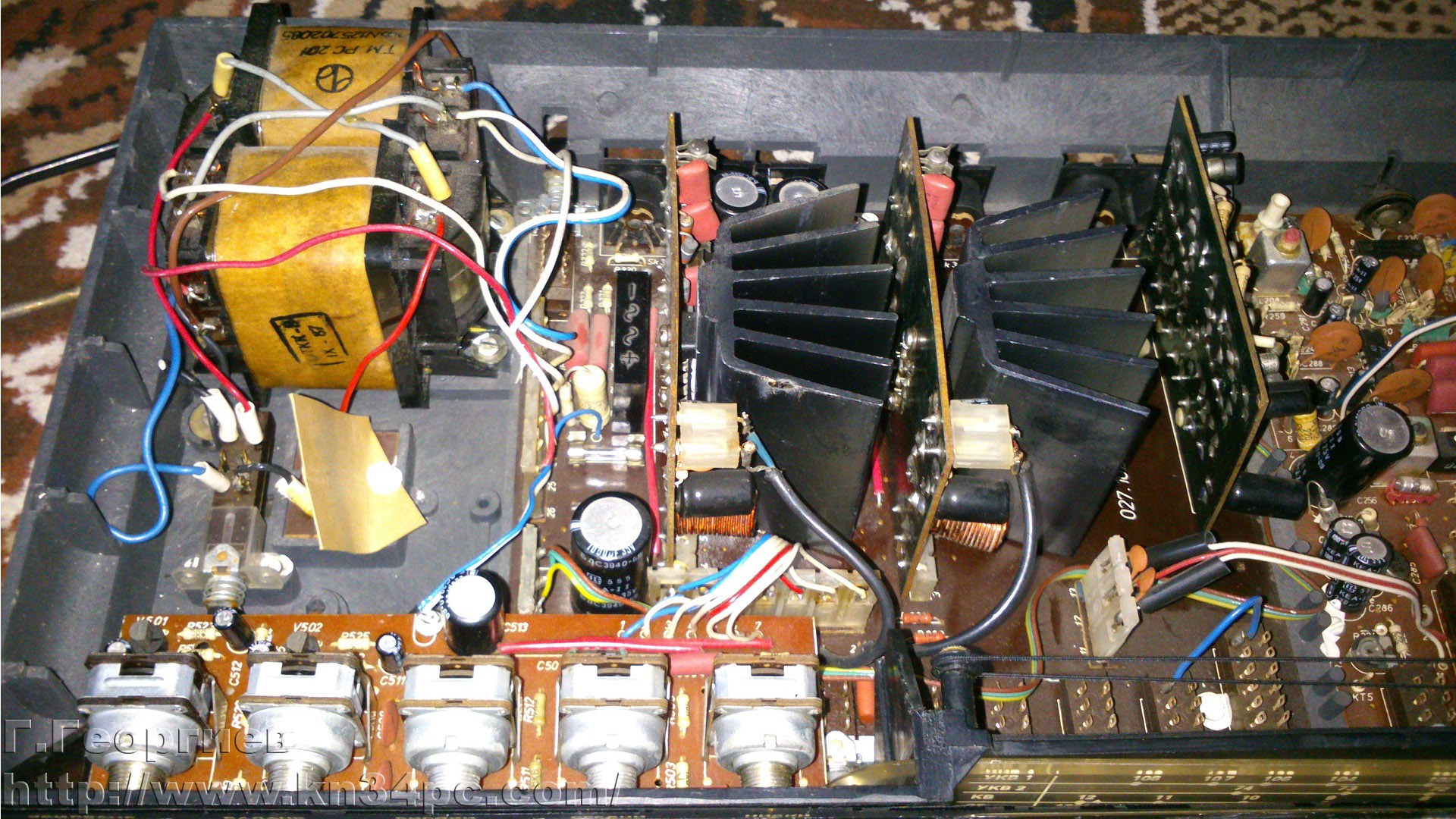

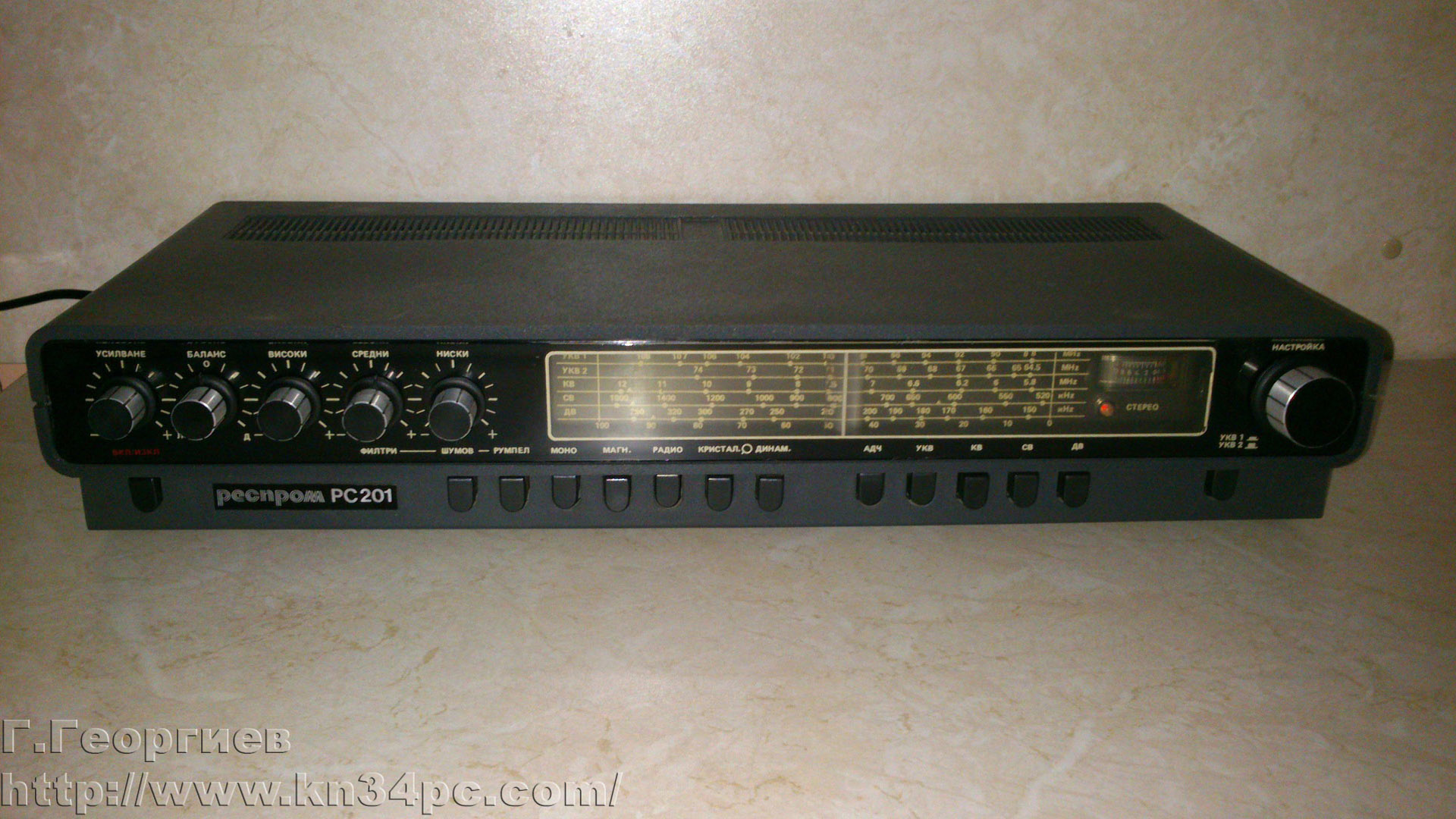

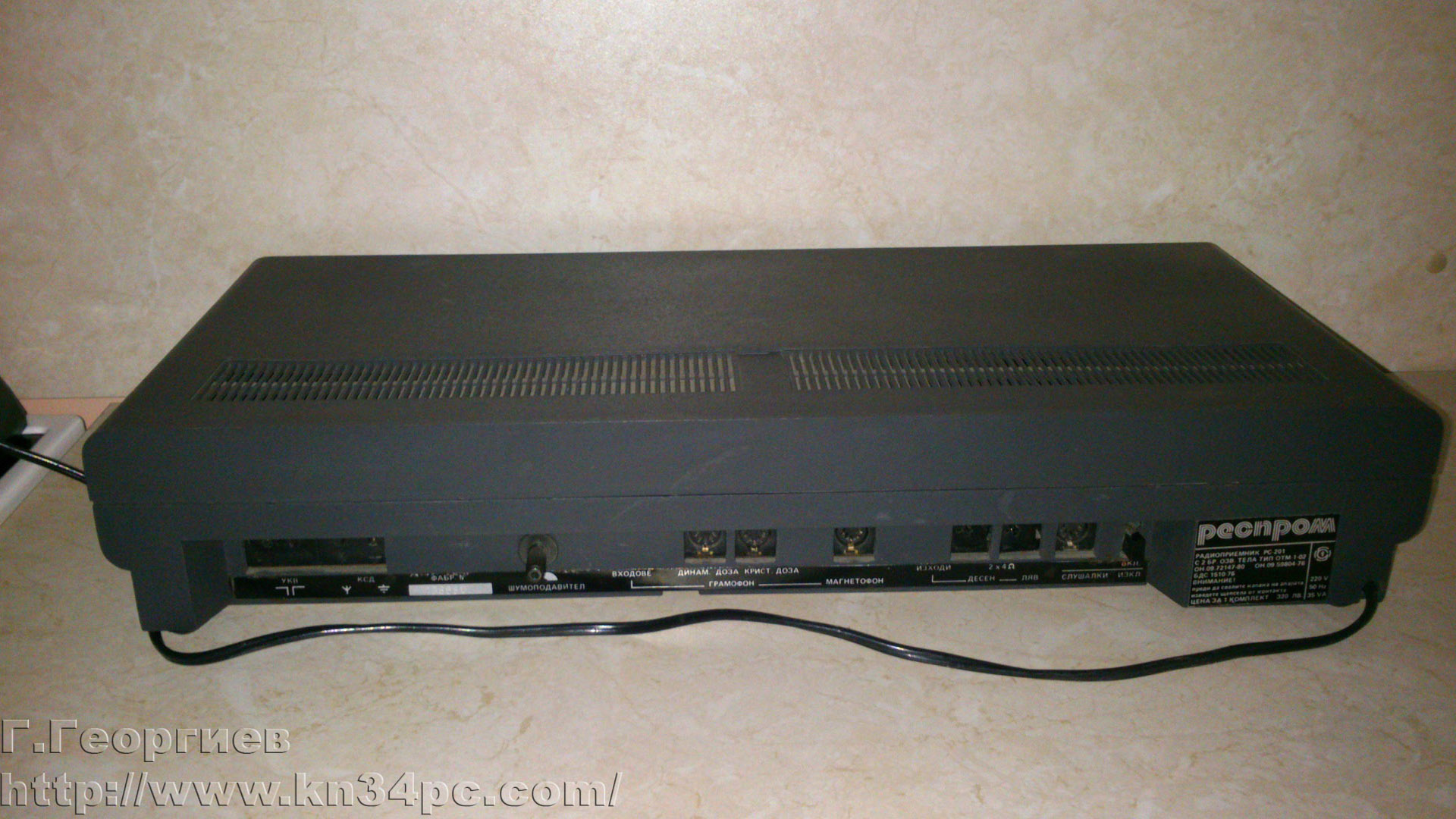

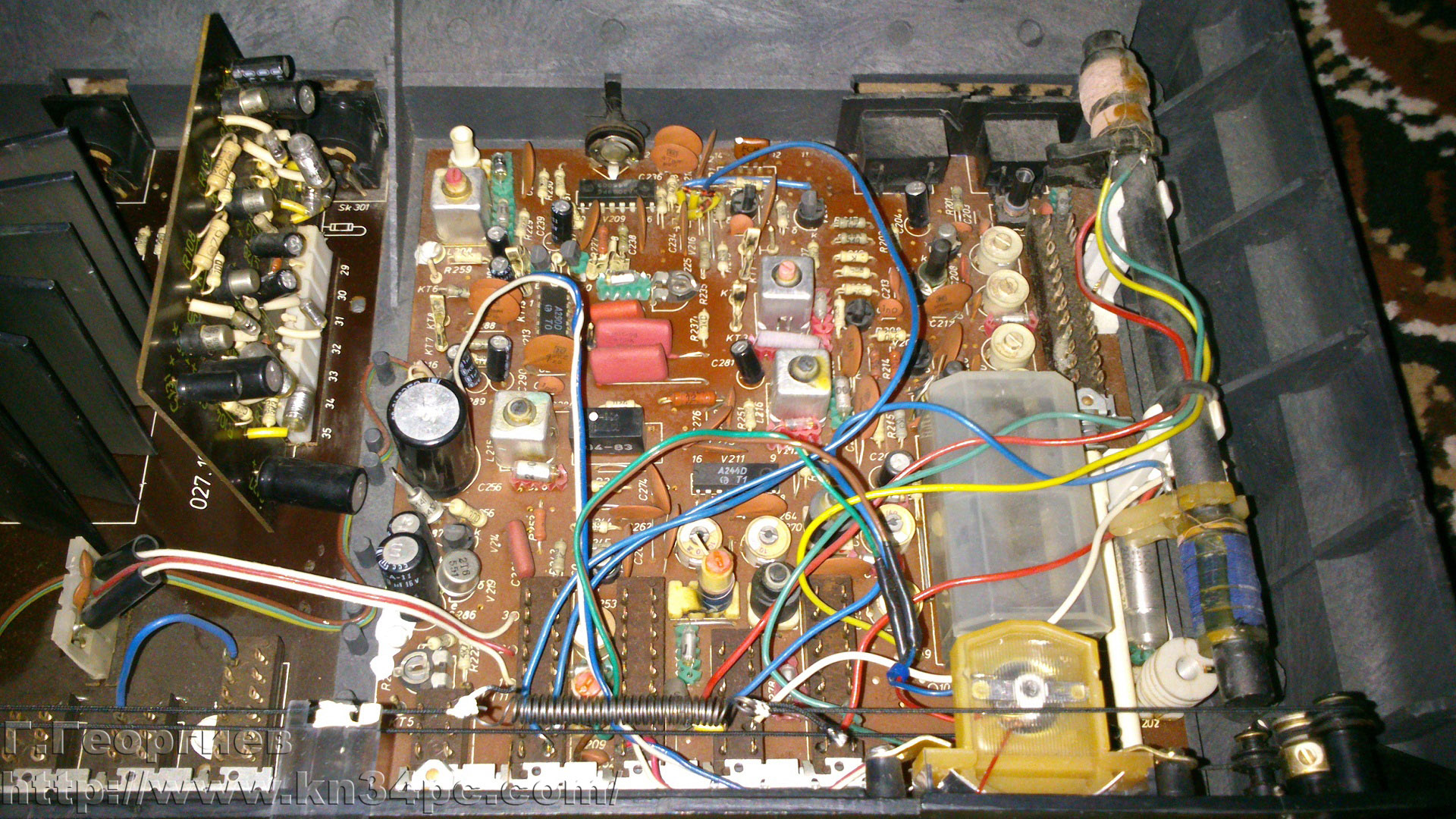

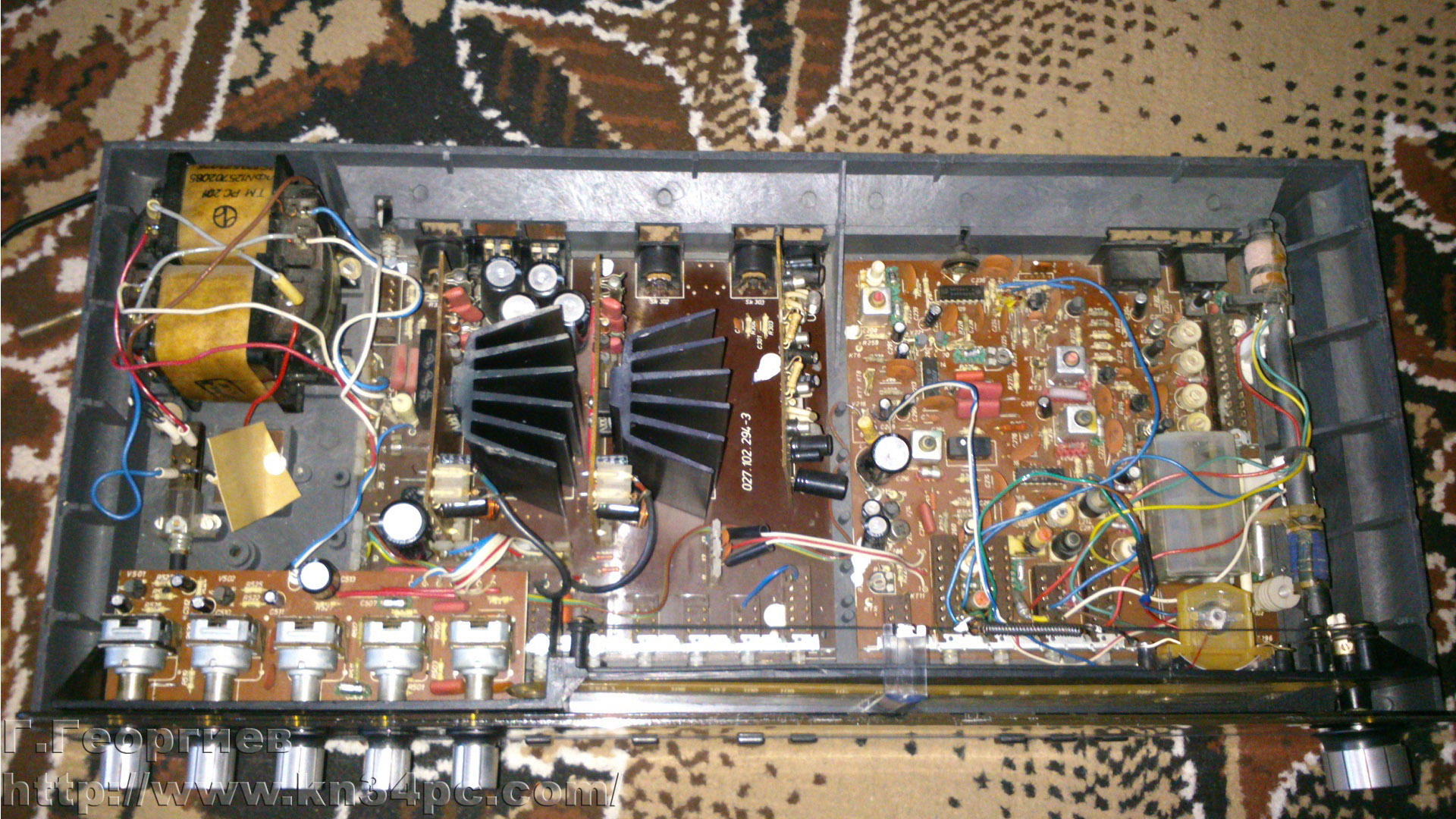

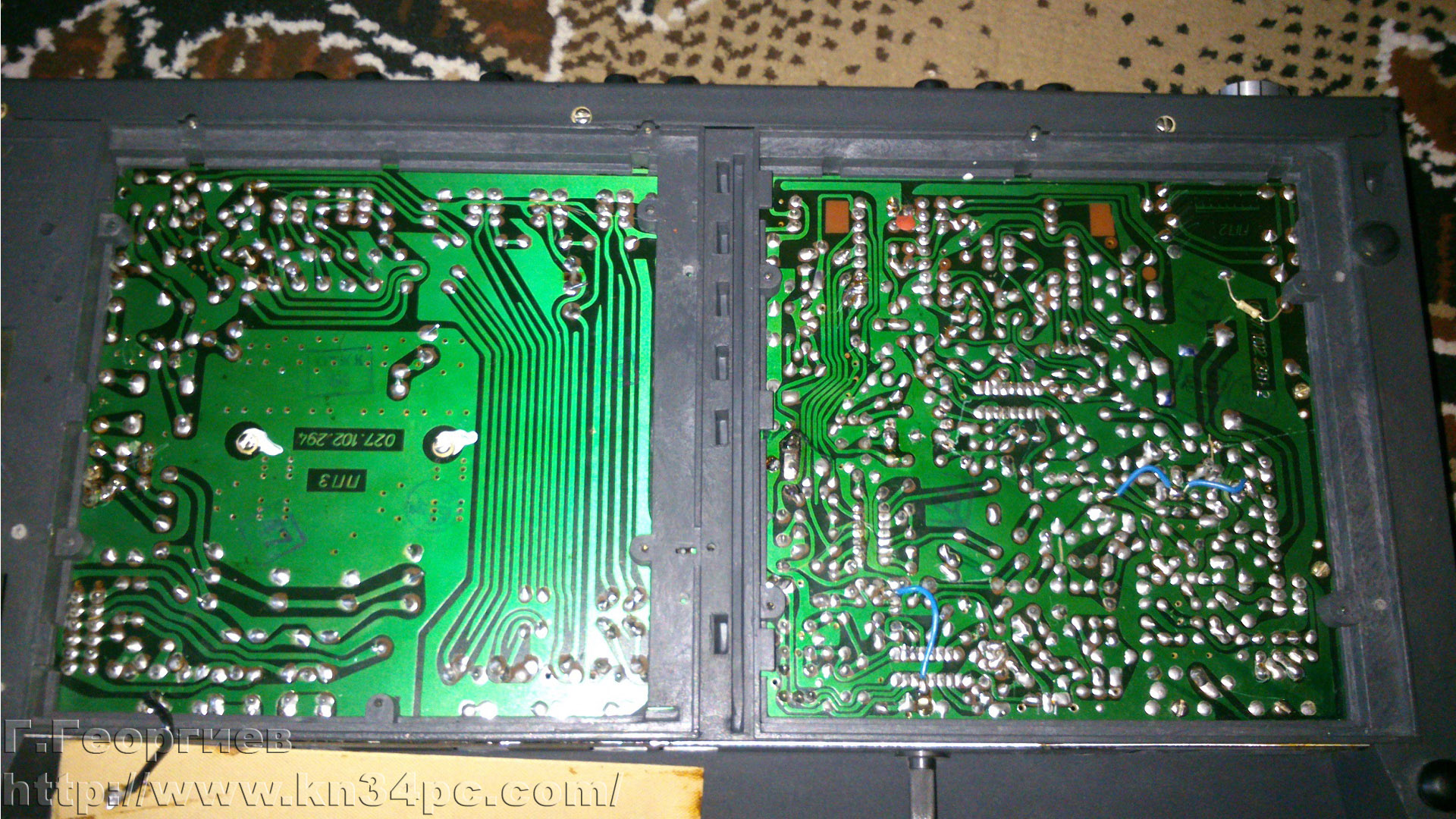

Снимките изпрати: Георги Георгиев
Радиоприемник "Респром РС 201" [pdf][433kb]
Радиоприемник "Респром РС 201" - техническо описание [pdf][437kb]
