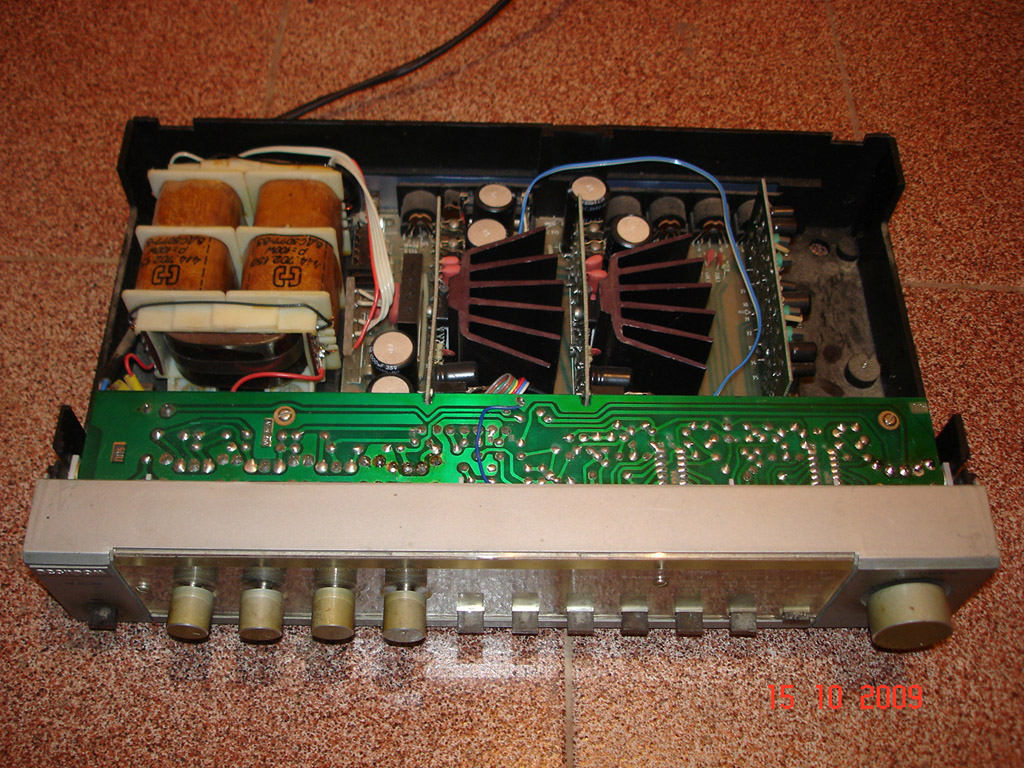

Усилвател стереофоничен У202
/kn34pc.com/схеми/усилватели/...

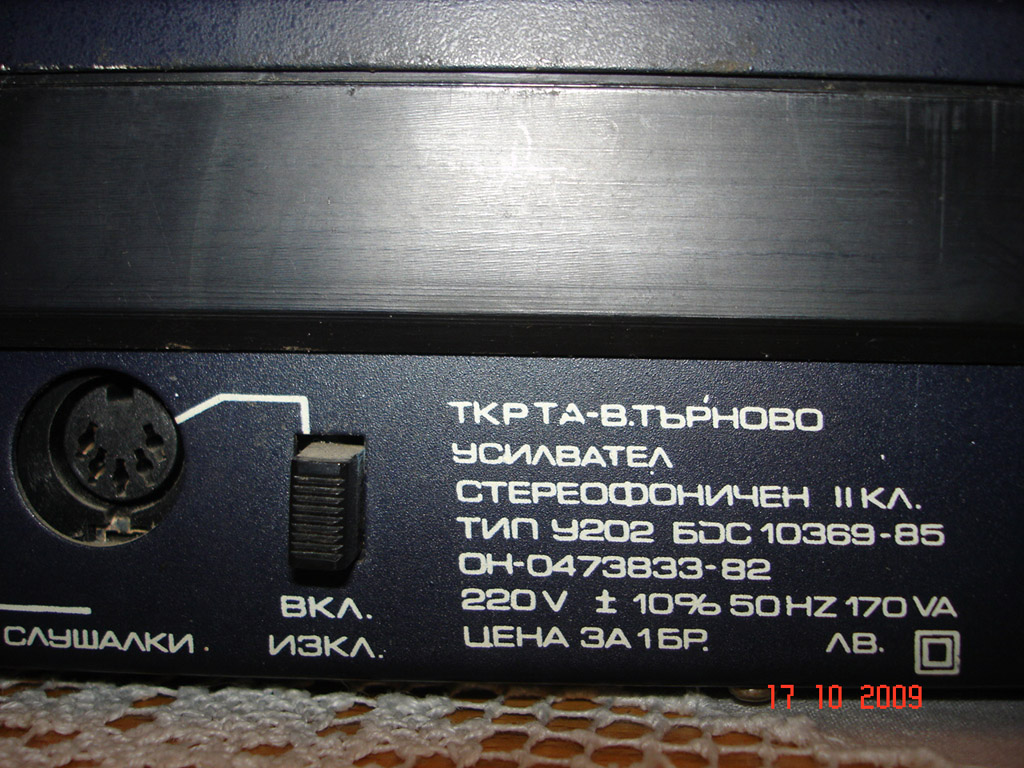

Усилвател стереофоничен, II клас, тип У202, БДС 10369-85
Захранващо напрежение: ~220V, 50Hz, 170VA

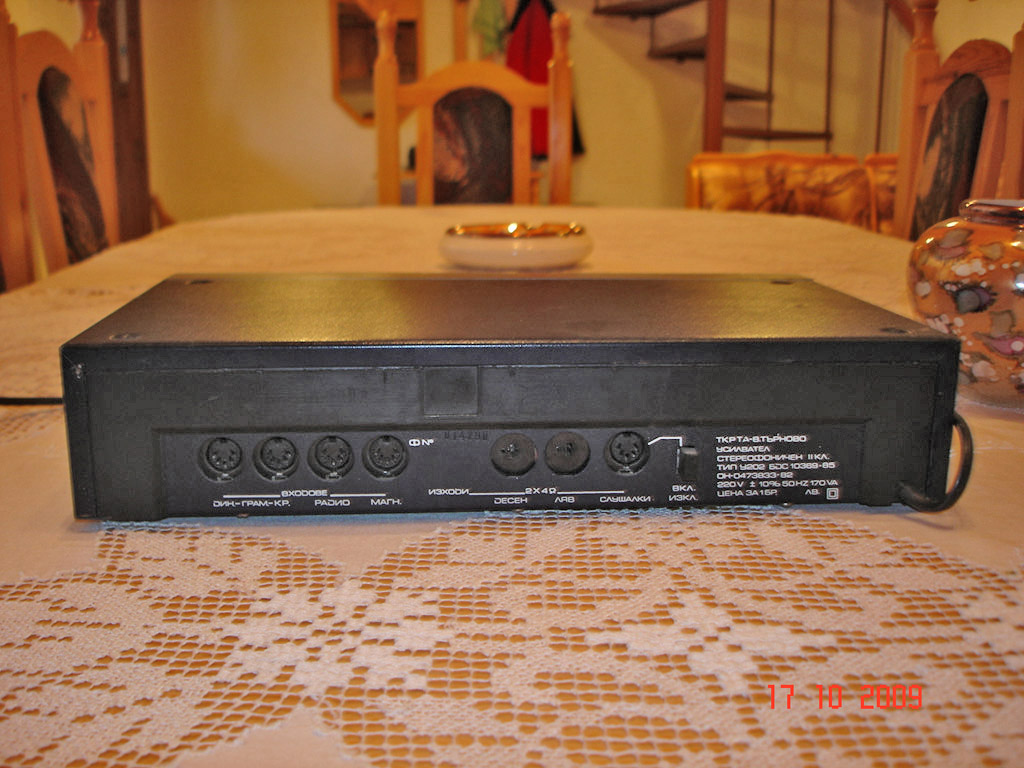

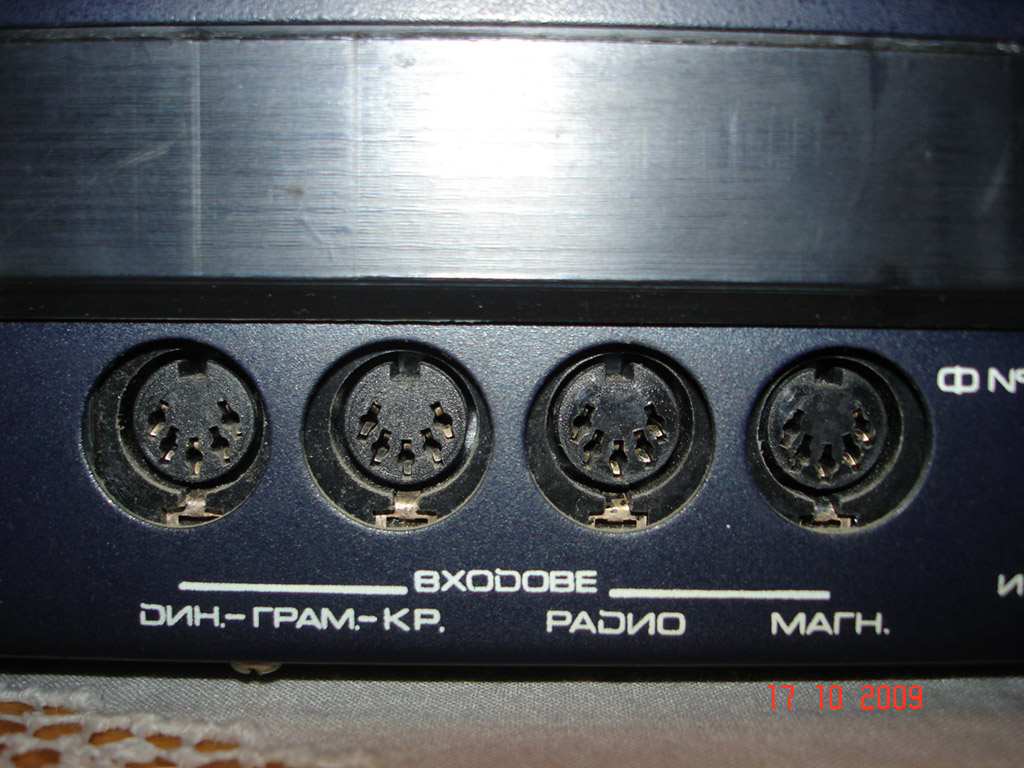

Вход: грамофон (динам., кр.), радио, магнетофон
Изход: 2 Х 4 Ω и слушалки

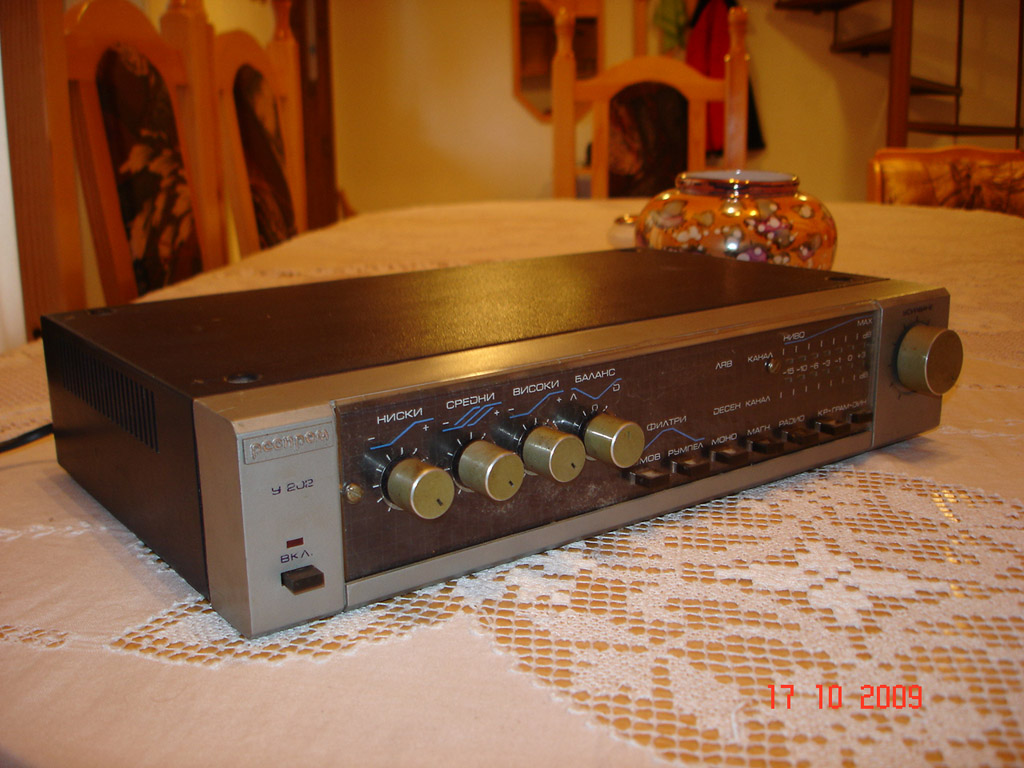

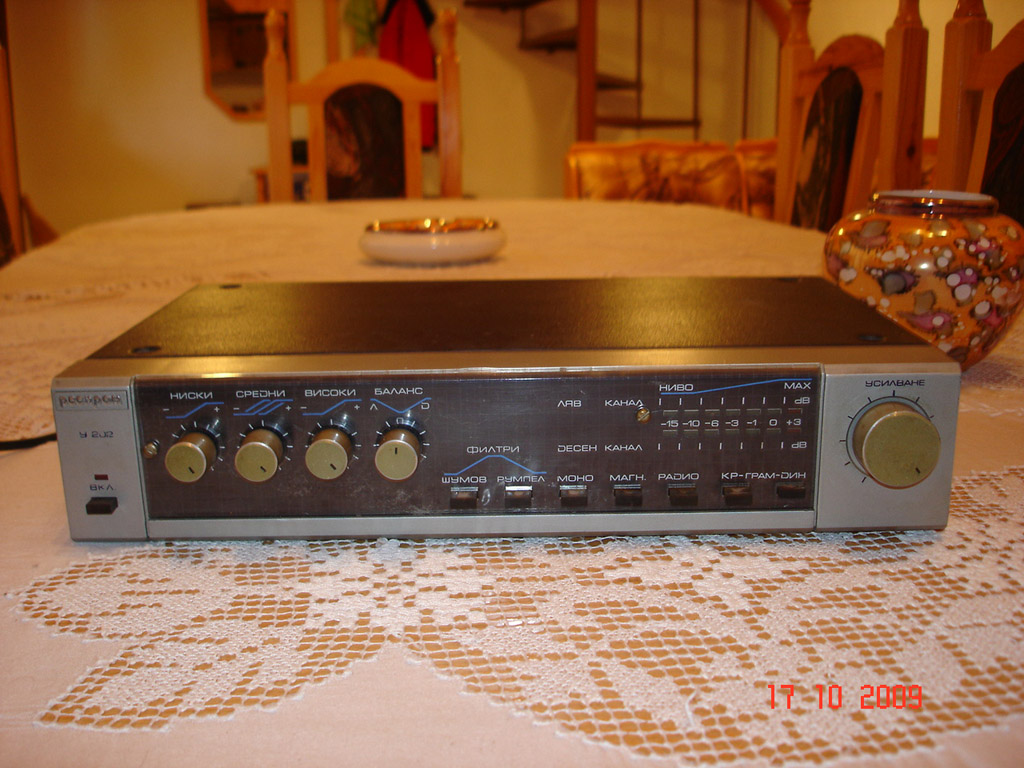

Филтри: румпел, шумов

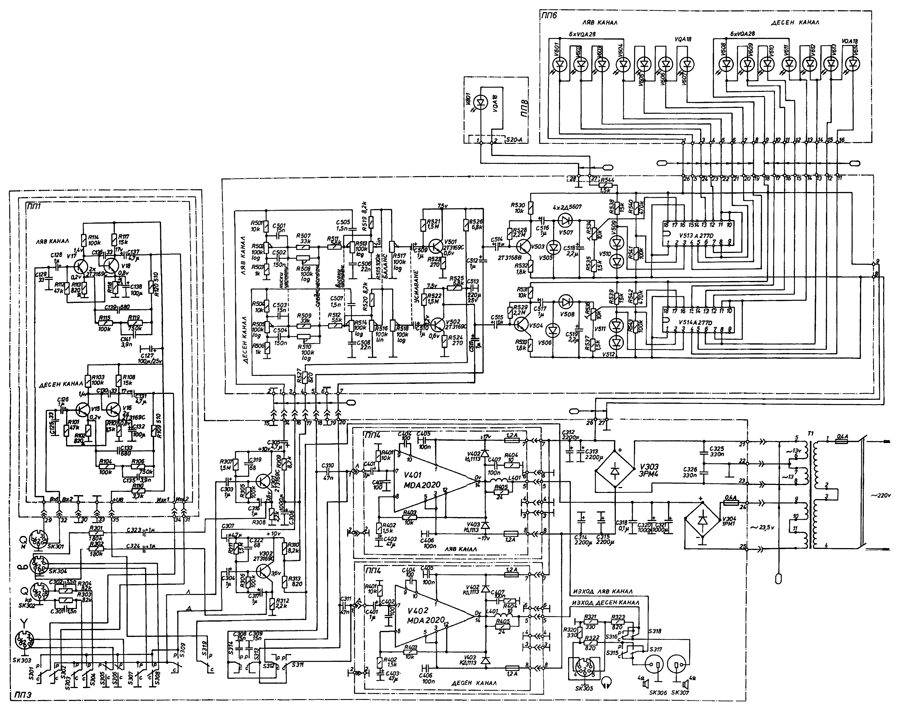

Стереофоничен усилвател У202 - принципна електрическа схема [pdf][254kb]

Петко Петков, Бургас
18 декември 2011 година
